关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | 745-W2-P15-G5-HI-A-L-R-E-H |
| 制造商 | GE Multilin（General Electric Grid Solutions） |
| 产品类别 | 变压器管理继电器（IED） |
| 绕组配置 | W2 — 每相双绕组，适用于双绕组变压器差动保护 |
| 相 CT 二次额定电流 | P15 — 绕组 1 = 1 A，绕组 2 = 5 A |
| 接地 CT 二次额定电流 | G5 — 绕组 1/2 = 5 A，绕组 2/3 = 5 A |
| 控制电源 | HI — 90-300 V DC；70-265 V AC @ 48-62 Hz |
| 模拟量 I/O | A — 模拟量输入/输出选件 |
| 损耗寿命监测 | L — Loss of Life 热模型与老化因子计算 |
| 受限接地故障 | R — Restricted Ground Fault（REF）功能启用 |
| 显示 | E — 增强型 40 字符大屏 LCD + 扩展键盘 |
| 逻辑输入 | 16 路 |
| 保护功能 | 比率差动(87T)、过流(50/51)、接地过流(50N/51N)、受限接地故障(64)、过励磁(24)、热过载(49)、欠/过压(27/59)、频率(81)、断路器失灵(50BF) |
| 谐波制动 | 二次与五次谐波制动，防止励磁涌流误动 |
| 自适应功能 | 动态 CT 变比校正、FlexCurves 自适应过流、FlexLogic 可编程逻辑 |
| 通信接口 | 前面板 RS232；后部 RS485/RS422（标配）；可选以太网；支持 Modbus RTU、DNP3.0 Level 2、Modbus TCP |
| 事件与录波 | 时间标签事件记录、波形捕捉、数据记录仪、内置仿真测试功能 |
| 频率 | 50/60 Hz 可选 |
| 运行温度 | -20 °C 至 +60 °C（部分渠道资料标注 -40 °C 起，以实物手册为准） |
| 存储温度 | -40 °C 至 +85 °C |
| 湿度 | 5-95% RH，非凝露 |
| 绝缘耐压 | 2 kV AC / 1 分钟（IEC 60255-5） |
| 冲击耐压 | 5 kV（IEC 60255-5） |
| EMC 合规 | IEC 60255-22、IEEE C37.90 |
| 安装形式 | 19 英寸机架/面板安装，抽屉式结构 |
| 外形尺寸 | 高 9″ × 深 7 1/8″ × 宽 7″（约 229 × 181 × 178 mm） |
| 重量 | 约 4.8 kg（随配置以实物为准） |
| 合规认证 | IEC 60255、IEEE C37.90、CE |
| 配套软件 | EnerVista 745 Setup |
产品深度介绍

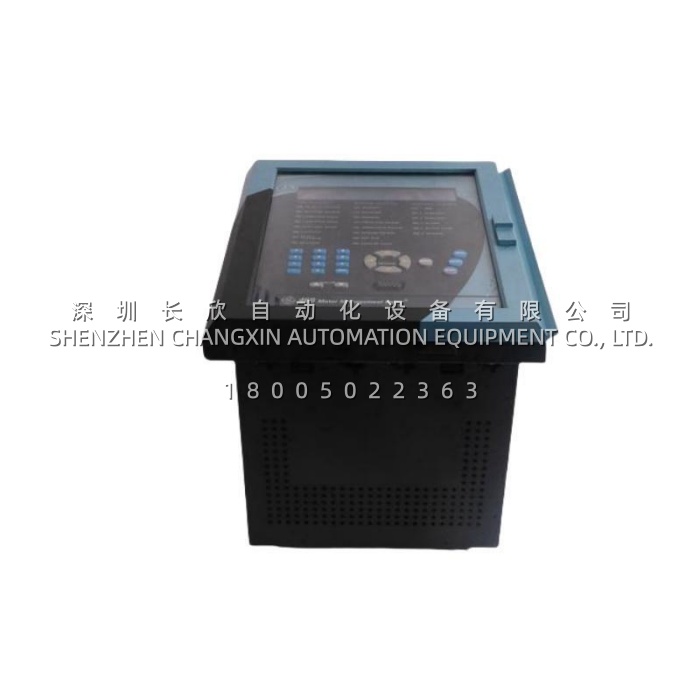

GE Multilin 745-W2-P15-G5-HI-A-L-R-E-H 是 GE 745 系列变压器管理继电器的高配置版本，专为双绕组电力变压器的主保护与综合管理而设计。它将百分比比率差动、过流、接地故障、过励磁、热过载、频率保护等多重功能集成于单一 IED 中，广泛应用于变电站、电厂厂用电、石化装置、数据中心及重工业的主变压器与厂用变压器保护。W2 后缀标明每相双绕组适用；P15 表示绕组 1 CT 二次为 1 A、绕组 2 为 5 A，兼顾发变组与厂用变不同 CT 标准的混合场景；HI 宽压控制电源（90-300 V DC / 70-265 V AC）可直接接入变电站直流操作电源或厂用 AC 电源，无需额外电源转换。
该继电器采用抽屉式结构，便于故障件快速更换；前面板配备增强型 40 字符 LCD 与完整键盘，本地即可查看定值、测量量、事件记录与波形，无需外接电脑。R 后缀启用了受限接地故障（REF）保护，对变压器绕组内部高阻接地故障具备高灵敏度；L 后缀提供损耗寿命（Loss of Life）热模型，实时计算绕组热点温度与绝缘老化因子，把变压器资产管理前置到保护继电器中；A 后缀增加模拟量输入/输出，可接入负荷分接头位置信号或输出 4-20 mA 测量值。通信方面标配前 RS232 + 后 RS485，支持 Modbus RTU 与 DNP3.0 Level 2，可与 DCS、SCADA、PLC 系统直连，实现远程定值修改、事件调取与波形分析。
