关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | 750-P5-G5-S5-HI-A1-R-E-H |
| 制造商 | GE Multilin（GE Grid Solutions / GE Vernova） |
| 产品类别 | 馈线管理继电器（IED） |
| 系统适用性 | 3 或 4 线系统，最高 600 kV，5000 A 一次侧 |
| 额定频率 | 25-60 Hz 标称（频率跟踪 16-65 Hz） |
| 相 CT 输入 | P5 — 三相 5 A 二次额定 |
| 零序 CT 输入 | G5 — 5 A 零序电流输入 |
| 灵敏接地 CT 输入 | S5 — 5 A 灵敏接地电流输入 |
| 控制电源 (HI) | 88-300 V DC / 70-265 V AC @ 48-62 Hz |
| 控制电源功耗 | 25 VA 标称，35 VA 最大 |
| 失电穿越时间 | 16.7 ms（0% 控制电源） |
| 逻辑输入 | 14 路干/湿接点输入 + 6 路虚拟输入 |
| 模拟输入 | 0-1 mA / 0-5 mA / 0-10 mA / 0-20 mA / 4-20 mA 可编程 |
| 模拟输出 | A1 — 标准模拟输入与 10 A Form A/C 输出继电器 |
| 前面板显示 | R — 增强型大屏 LCD + 状态 LED + 触觉编程键盘 |
| 通信接口 | E — 10Base-T 以太网；标配 RS232 / RS485 |
| 通信协议 | Modbus RTU、Modbus TCP/IP、DNP 3.0 |
| 波形捕捉 | 最长 64 周波 @ 16 采样/周波 |
| 时间同步 | IRIG-B |
| 保护功能 | 方向性定时/瞬时相过流、方向性定时/瞬时零序过流、灵敏接地与受限接地故障、负序过流、母线与线路欠压、过压、中性点过压、低频/频率衰减、逆功率、同期检查 |
| 控制功能 | 自动母联切换、同期检查、冷负荷投入控制、功率因数控制 |
| 环境涂层 | H — 三防涂层（conformal coating），用于腐蚀性环境 |
| 工作温度 | -40 °C 至 +60 °C |
| 安装形式 | 抽屉式结构（Draw-out），19 英寸机架/面板嵌入式安装 |
| 外形尺寸 | 约 208 × 220 × 246 mm |
| 重量 | 约 7.6 kg |
| 编程软件 | EnerVista 750 |
| 合规认证 | 原厂 GE 测试与校准，符合 GE Multilin 750 系列规范 |
| HS 编码 | 8537101190 |
产品深度介绍

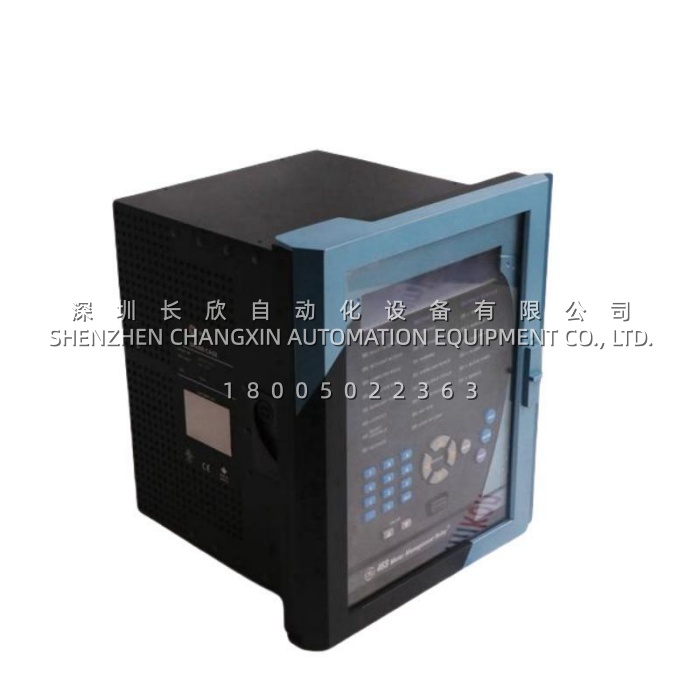

GE Multilin 750-P5-G5-S5-HI-A1-R-E-H 是 GE 750 系列馈线管理继电器的高配置版本，为配电馈线提供主保护、控制与监测。它将方向性相过流、接地过流、灵敏接地故障、负序过流、欠/过压、低频、逆功率、同期检查、自动母联切换等保护与控制功能集成于单一 IED 中，应用于变电站配电馈线、工业厂用电系统、分布式发电并网等场景。P5-G5-S5 后缀标明三相、零序、灵敏接地三组 CT 输入均为 5 A 二次额定，适合绝大多数中压配电回路；HI 宽压控制电源（88-300 V DC / 70-265 V AC）可直接接入变电站直流操作电源或厂用 AC 电源，无需额外电源转换。

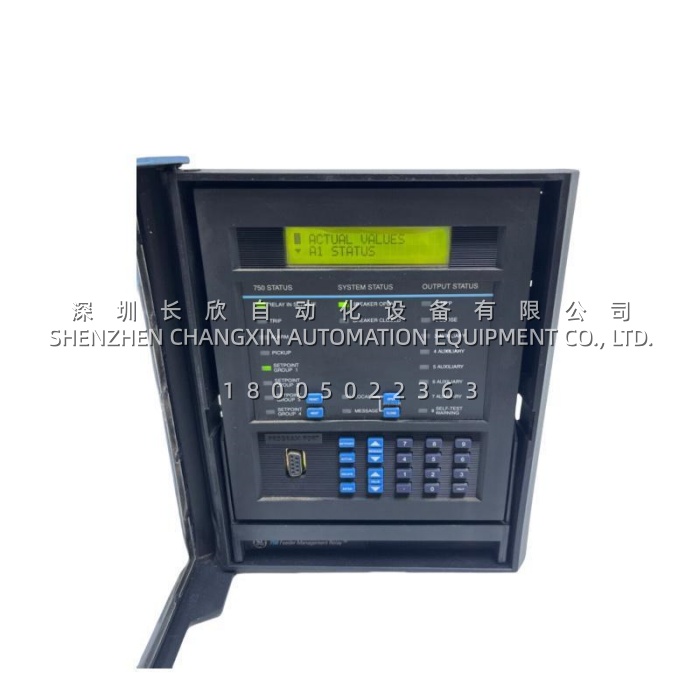

该继电器采用抽屉式结构，故障件可在不停电情况下抽出更换，最大限度缩短维护停机时间；前面板增强型 LCD 与完整键盘支持本地查看定值、测量量、事件记录与波形。E 后缀提供 10Base-T 以太网接口，结合标配 RS232/RS485，支持 Modbus RTU/TCP 与 DNP 3.0，可与 DCS、SCADA、PLC 系统直连，实现远程定值修改、事件调取与波形分析。H 后缀的三防涂层让设备在化工、海上平台、矿山等腐蚀性环境中长期稳定运行。750 系列还内置 IRIG-B 时间同步、SOE 事件记录、波形捕捉和数据记录仪，为故障分析提供完整数据链。
