6ES7 131-4BD00-0AA0 技术规格

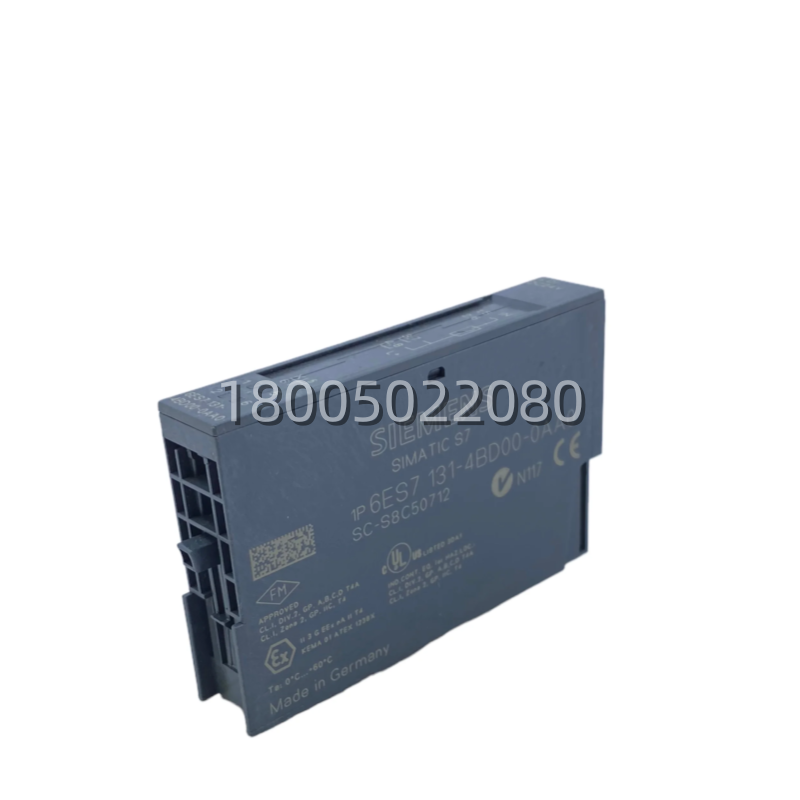

产品型号：6ES7 131-4BD00-0AA0
制造商：西门子 (SIEMENS)
产品类型：电子模块 (数字量输入模块)
模块系列：SIMATIC ET200S
输入通道数：4
额定输入电压：24 VDC (20.4 至 28.8 V)
输入类型：漏型/源型 (PNP/NPN) 通用
“1”信号电压范围：15 至 30 V
“0”信号电压范围：-3 至 5 V
输入延迟(可参数化)：0.1 / 0.8 / 1.6 / 3.2 / 12.8 ms
电气隔离：通道间分组隔离 (2组，每组2通道)
功率损耗：典型 1 W
连接技术：通过TM-E端子模块进行螺钉连接
宽度：15 mm
6ES7 131-4BD00-0AA0 产品概述
在西门子庞大的自动化帝国里，SIMATIC ET200S 是一款极其灵活、模块化的分布式I/O(输入/输出)系统，而 6ES7 131-4BD00-0AA0 就是该系统中最基础、也最常用的“感官神经末梢”之一。它本质上是一个4通道、24VDC电平的数字量输入电子模块。
您可以把 6ES7 131-4BD00-0AA0 想象成自动化系统伸向设备现场的“耳朵”和“触角”。它的核心职能，就是可靠地检测来自现场的各种开关状态：比如一个按钮是否被按下(常开触点闭合)，一个光电传感器是否检测到物体(输出信号)，或者一个限位开关是否被触发。它将现场的“通”或“断”(高电平或低电平)这种物理状态，准确地转换为PLC(可编程逻辑控制器)或控制系统能够识别的二进制数字信号“1”或“0”。
6ES7 131-4BD00-0AA0 作为ET200S家族的标准成员，以其卓越的兼容性、稳定的性能和紧凑的设计，广泛应用于各种需要分布式信号采集的场景。它通过PROFIBUS-DP或PROFINET(需配合相应接口模块)与上级控制器通信，将采集到的现场状态数据实时上传，是构建高效、灵活自动化网络的关键一环。
主要特点和优势
这块 6ES7 131-4BD00-0AA0 模块，别看它通道数不多，但西门子把该有的“功夫”都做扎实了，用起来那叫一个省心。
首先是无可比拟的接线灵活性与信号兼容性。它支持漏型(NPN)和源型(PNP)输入通用。这是个巨大的优势!意味着您在现场接线时，不用再为传感器是PNP输出还是NPN输出而头疼，也不用准备两种不同型号的模块，极大简化了设计、采购和库存管理。无论是接近开关、光电传感器还是机械触点，大部分常见的24VDC开关量信号，它都能“通吃”。
其次是精准可调的输入滤波与诊断能力。模块允许用户通过组态软件(如Step 7或TIA Portal)对每个通道的输入延迟时间(即信号滤波时间)进行参数化设置，有0.1ms到12.8ms多档可选。这个功能太实用了!对于快速信号(如高速计数)，您可以选择短的滤波时间确保响应速度;对于存在机械抖动或干扰的信号(如普通按钮)，您可以选择较长的滤波时间来“去抖动”，确保信号稳定，有效避免了误触发。同时，模块和通道具备完善的诊断功能，如短路检测、断路检测等，并能将诊断信息上传至CPU，方便快速排查故障。
再者是ET200S系统天生的模块化与高密度优势。6ES7 131-4BD00-0AA0 宽度仅15mm，是真正的“瘦身”设计。在标准的ET200S安装导轨上，您可以像搭积木一样，将它与数字量输出、模拟量、功能模块(如计数器、定位)等任意组合，实现极高的配置密度和灵活性。这种模块化设计让系统扩展和后期改造变得异常轻松，真正做到了“按需配置，即插即用”。
