三接口+以太网：解析 6ES7416-3XR05-0AB0 的顶级通讯架构
三接口+以太网：解析 6ES7416-3XR05-0AB0 的顶级通讯架构 - 图片 2

三接口+以太网：解析 6ES7416-3XR05-0AB0 的顶级通讯架构

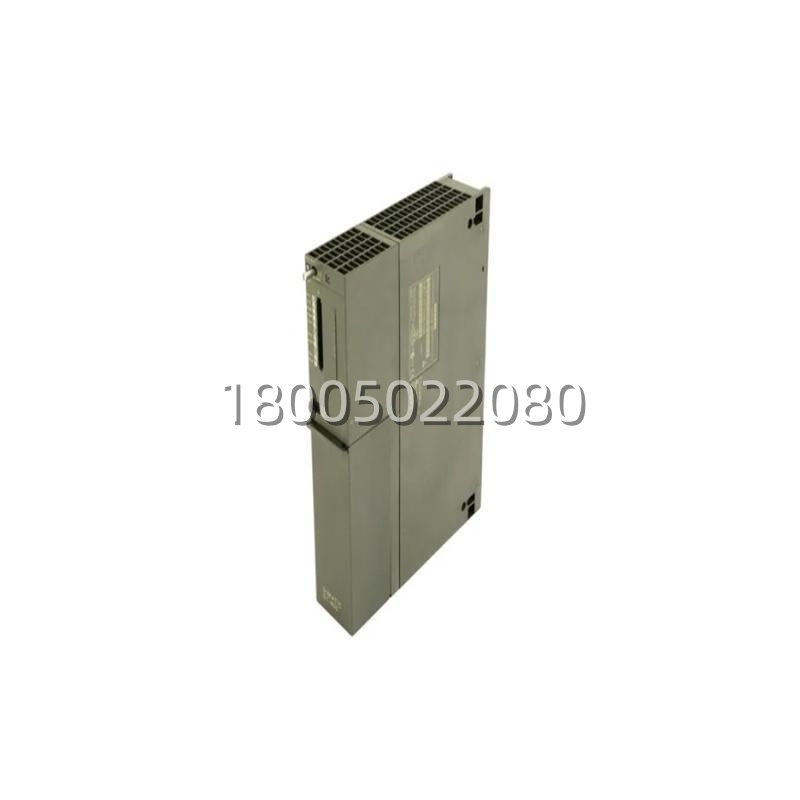

西门子 6ES7416-3XR05-0AB0：这块中央处理单元（CPU），那是工业界里的“终极指挥官”！专为SIMATIC S7-400系列高端应用设计，拥有惊人的5.6MB工作存储区（2.8MB代码+2.8MB数据），运算速度极快（位指令仅0.03μs）。它不仅自带MPI/DP、PROFIBUS DP和IFM扩展口，更集成了PROFINET接口，轻松对接工业以太网。它是处理超复杂逻辑、海量数据及多网络融合的理想核心，是您构建顶级大型自动化系统的“定海神针”！别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！
工作存储区：5.6 MB (2.8 MB 代码 + 2.8 MB 数据)
接口类型：MPI/DP, PROFIBUS DP, IFM, PROFINET (集成)
位指令执行时间：约 0.03 μs (极速)
适用系列：SIMATIC S7-400 (V5.x固件版本)

立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

6ES7416-3XR05-0AB0 技术规格

产品型号：6ES7416-3XR05-0AB0

制造商：西门子 (SIEMENS)

产品类型：中央处理单元 (CPU 416-3 PN/DP)

固件版本：V5.x (后缀-0AB0通常对应较新的V5.0及以上版本，支持最新功能)

工作存储区 (Work Memory)：5.6 MB (集成，其中2.8 MB用于代码，2.8 MB用于数据)

装载存储区 (Load Memory)：依赖MMC卡 (Micro Memory Card)，最大支持至数GB (视卡而定，推荐8MB+)

数据保持区：由MMC卡保证，无需电池

位指令执行时间：典型值 0.03 μs (比前代快一倍，微秒级极速处理)

字指令执行时间：典型值 0.06 μs

浮点运算时间：典型值 0.18 μs

集成接口 1：MPI/DP (Multi-Point Interface / PROFIBUS DP)，最高12 Mbit/s

集成接口 2：PROFIBUS DP (Drive Profile)，支持主站/从站模式

集成接口 3：IFM (Interface Module) 接口，专用于连接IM 460等扩展模块

集成接口 4：PROFINET IO (Industrial Ethernet)，内置2端口交换机，支持实时通讯

最大扩展能力：支持多个扩展机架 (ER)，通过IM接口模块连接，扩展能力极强

最大I/O点数：数字量可达数万点，模拟量数千点

电源需求：由S7-400电源模块 (PS 405/407) 通过背板总线提供5V DC

尺寸标准：占用2个槽位 (Double Slot)

状态指示：LED面板 (RUN, STOP, FRCE, BUSF, INTF, EXTF, LINK, RX/TX等)

工作温度：0 °C 至 +60 °C

存储温度：-40 °C 至 +70 °C

6ES7416-3XR05-0AB0 产品概述

在工业自动化这片汪洋大海中，超大型控制系统好比航空母舰编队，而CPU就是舰队司令。6ES7416-3XR05-0AB0 (CPU 416-3 PN/DP) 是西门子S7-400家族中的旗舰级产品，代表了传统大型PLC性能的巅峰。它不仅仅是算得快，更是“肚量大”、“路子野”。想象一下，你的工厂是一个巨型炼化基地或跨国汽车总装线，上万个IO点分布在几公里范围内，复杂的先进控制算法(APC)需要每秒运算成千上万次，同时还要通过工业以太网与MES系统、云端数据库实时交互。6ES7416-3XR05-0AB0 就是那个能同时驾驭PROFIBUS现场总线和PROFINET工业以太网，在毫秒级时间内完成海量数据处理，确保整个巨无霸系统井然有序、高效运行的“最强大脑”。

这玩意儿的核心价值在于“超大内存”、“极速运算”与“融合通讯”。5.6MB的工作存储区让它能容纳极其庞大的程序结构和历史数据块，无需频繁读写MMC卡，执行效率极高。0.03μs的位指令速度，让它能轻松应对高速计数、运动控制等苛刻任务。最关键的是，作为“-3XR05”型号，它原生集成了PROFINET接口，这意味着你不需要额外购买昂贵的CP通讯模块，就能直接接入现代化的工业以太网环境，实现IT与OT的无缝融合。对于 6ES7416-3XR05-0AB0 来说，无论是连续过程控制的稳定性，还是离散制造的高速响应，它都能完美胜任，是构建下一代大型混合自动化系统的核心基石。

主要特点和优势

说到 6ES7416-3XR05-0AB0 的本事，那真得好好唠唠。首先最让人震撼的就是它的5.6MB超大工作内存。相比早期的CPU 414(768KB)，它的容量扩大了7倍多!这意味着你可以把复杂的工艺模型、大量的配方数据、长时间的趋势记录直接放在工作内存里跑，程序执行速度飞快，完全不用担心内存溢出。这种可编程逻辑控制器 (PLC) 对大数据的处理能力，在 6ES7416-3XR05-0AB0 上体现得淋漓尽致。

再一个就是它集成的PROFINET接口。以前的老款CPU 416-3要连以太网，得插个CP 443-1模块，既占槽位又花钱。6ES7416-3XR05-0AB0 直接把网口做在CPU上，还带2端口交换机，可以手拉手串联其他设备，省去了外部交换机。这不仅降低了硬件成本，还简化了布线。它支持PROFINET IO控制器功能，能直接挂载各种智能从站，实现高速实时通讯。这种分布式控制系统 (DCS) 与工业以太网 (Industrial Ethernet) 的完美结合，让系统集成度达到了新高度。

还有不得不提的是它的四接口架构和极速性能。MPI/DP用于编程和HMI，PROFIBUS DP用于连接传统现场设备，IFM接口用于扩展远程机架，PROFINET用于上位系统和新型设备。四个接口各司其职，互不干扰，网络负载分配极其科学。加上0.03μs的运算速度，让它处理复杂数学运算、PID回路调节游刃有余。而且，它依然坚持无电池设计，数据全存在MMC卡里，断电无忧，维护成本几乎为零。

从系统集成角度看，6ES7416-3XR05-0AB0 的诊断功能也是顶级的。除了常规的LED指示，它还支持Web服务器功能(通过集成网口)，工程师甚至不用开STEP 7.用浏览器就能查看CPU状态、诊断信息和变量表。对于那些需要符合安全仪表系统 (SIS) 规范的大型项目，6ES7416-3XR05-0AB0 的高可靠性、冗余支持(需配合冗余系统)和强大的自诊断能力，是满足SIL3等级要求的重要保障。
