三接口+大内存：解析 6ES7414-3XJ00-0AB0 的强大通讯与处理能力

描述

6ES7414-3XJ00-0AB0 技术规格

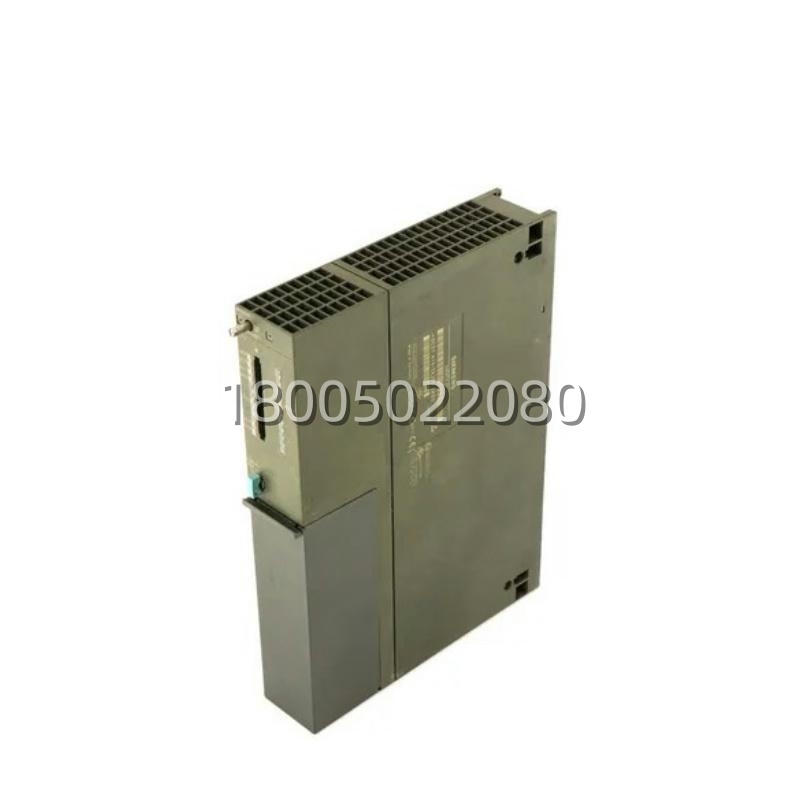

产品型号：6ES7414-3XJ00-0AB0

制造商：西门子 (SIEMENS)

产品类型：中央处理单元 (CPU 414-3)

订货号后缀：-0AB0 (表示硬件/固件版本，通常对应较早期的V3.x或V4.x版本)

工作存储区 (Work Memory)：768 KB (集成，其中384 KB用于代码，384 KB用于数据)

装载存储区 (Load Memory)：依赖MMC卡 (Micro Memory Card)，最大可扩展至64MB或更高

数据保持区：由MMC卡保证，无需电池

位指令执行时间：典型值 0.06 μs (微秒级高速处理)

字指令执行时间：典型值 0.12 μs

浮点运算时间：典型值 0.45 μs

集成接口 1：MPI/DP (Multi-Point Interface / PROFIBUS DP)，12 Mbit/s，用于编程、HMI及小范围网络

集成接口 2：PROFIBUS DP (Drive Profile)，支持主站/从站模式，用于分布式IO连接

集成接口 3：IFM (Interface Module) 接口，专用于连接特定的接口模块(如IM 460等)，扩展远程机架

最大扩展能力：支持多个扩展机架 (ER)，通过IM接口模块连接，扩展能力远超S7-300

最大I/O点数：数字量可达数千点，模拟量数百点 (受限于背板总线和地址空间)

电源需求：由S7-400电源模块 (PS 405/407) 通过背板总线提供5V DC

尺寸标准：占用2个槽位 (Double Slot)

状态指示：LED面板 (RUN, STOP, FRCE, BUSF, INTF, EXTF, 5VDC等)

工作温度：0 °C 至 +60 °C

存储温度：-40 °C 至 +70 °C

产品生命周期：已停产 (End of Product Life)，但在二手市场和备件库中仍广泛流通。

6ES7414-3XJ00-0AB0 产品概述

在工业自动化这片深水区，大型控制系统就像一艘巨轮，而CPU就是它的船长和导航员。普通的PLC CPU只能处理简单的逻辑，面对S7-400这种庞然大物所承载的复杂工艺，必须得请出西门子 6ES7414-3XJ00-0AB0 这位“高级指挥官”。它可不是普通的控制器，而是专门为SIMATIC S7-400系列量身定制的中高端性能中央处理单元。想象一下，你的工厂里，上千个IO点实时跳动，复杂的PID回路需要精准调节，多条生产线需要协同作业，海量的数据需要实时处理，6ES7414-3XJ00-0AB0 就是那个能在毫秒级时间内完成海量逻辑运算、数据处理和通讯调度，确保整个系统井然有序、高效运行的核心大脑。

这玩意儿的核心价值就在于“超大内存”与“多重接口”。作为S7-400家族的中坚力量，6ES7414-3XJ00-0AB0 拥有768KB的工作存储区，是入门级CPU 412的两倍多，足以容纳大型的程序代码和庞大的数据块。其微秒级的指令执行速度，让它能轻松应对高速计数、快速闭环控制等对时间要求苛刻的任务。它不仅运算快、存得多，还特别“皮实”，采用无电池设计，所有数据(包括程序、保持性数据)都存储在工业级的MMC卡上，彻底杜绝了因电池漏液或电量耗尽导致的数据丢失风险。更厉害的是它有三个接口，除了常规的MPI/DP和PROFIBUS DP，还多出一个专用的IFM接口，可以连接更多的扩展机架或特殊通讯模块，灵活性极高。对于 6ES7414-3XJ00-0AB0 来说，无论是连续生产的过程控制，还是离散制造的逻辑 sequencing，它都能处理得游刃有余，是构建大型、分布式自动化系统的坚实基石。

主要特点和优势

说到 6ES7414-3XJ00-0AB0 的本事，那真得好好唠唠。首先最让人拍案叫绝的就是它的768KB大内存。很多中型项目，程序写大了，数据多了，小内存CPU根本装不下，还得费劲优化代码。6ES7414-3XJ00-0AB0 直接给你768KB的空间，代码和数据各占一半，让你放手去写复杂的功能块、大量的数据记录和历史趋势，再也不用抠抠搜搜地省空间。这种可编程逻辑控制器 (PLC) 对大容量存储的需求，在 6ES7414-3XJ00-0AB0 上得到了完美满足。

再一个就是它独特的“三接口”设计。一般的CPU只有两个口，一个编程，一个连现场总线。但 6ES7414-3XJ00-0AB0 多出了一个IFM接口，这个接口专门用来连接西门子的接口模块(如IM 460-0/1/3/4)，可以轻松扩展出额外的远程机架，或者连接特殊的通讯处理器。这意味着你的系统可以做得更大、更分散，而不需要额外购买昂贵的通讯模块。加上自带的MPI/DP和PROFIBUS DP口，它可以同时连接编程电脑、触摸屏、分布式IO站、变频器等多种设备，构建庞大的现场总线网络。这种分布式控制系统 (DCS) 级别的通讯架构，让系统集成变得异常简单，布线成本大幅降低。

还有不得不提的是它的无电池维护设计和高速处理能力。0.06微秒的位指令处理速度，比很多S7-300的高端型号还要快。配合S7-400强大的背板总线，它可以轻松扩展多个机架，管理成千上万个IO点。而且，所有数据存在MMC卡里，断电一百年数据都在，上电立马接着跑，彻底告别“电池焦虑”。这种工业以太网 (Industrial Ethernet) 出现之前就已经非常成熟的模块化扩展技术，让 6ES7414-3XJ00-0AB0 能随着工厂的发展不断“长大”，保护用户的长期投资。

从系统集成角度看，6ES7414-3XJ00-0AB0 的诊断功能也是一绝。面板上一排LED灯，RUN、STOP、总线故障、内部错误一目了然。配合STEP 7软件，还能在线查看详细的诊断缓冲区，哪怕是最隐蔽的偶发故障也能揪出来。对于那些需要符合安全仪表系统 (SIS) 规范的项目，6ES7414-3XJ00-0AB0 的高稳定性和自诊断能力是满足高可用性要求的重要一环，是打造精品大型电控柜的不二之选。虽然该型号目前已停产，但其卓越的性能和可靠性使其在存量市场中依然是香饽饽，是旧系统维护和备件替换的首选。
