兼容S5全系列：西门子 6ES5788-8MA11 仿真测试应用实战手册

描述

6ES5788-8MA11 技术规格

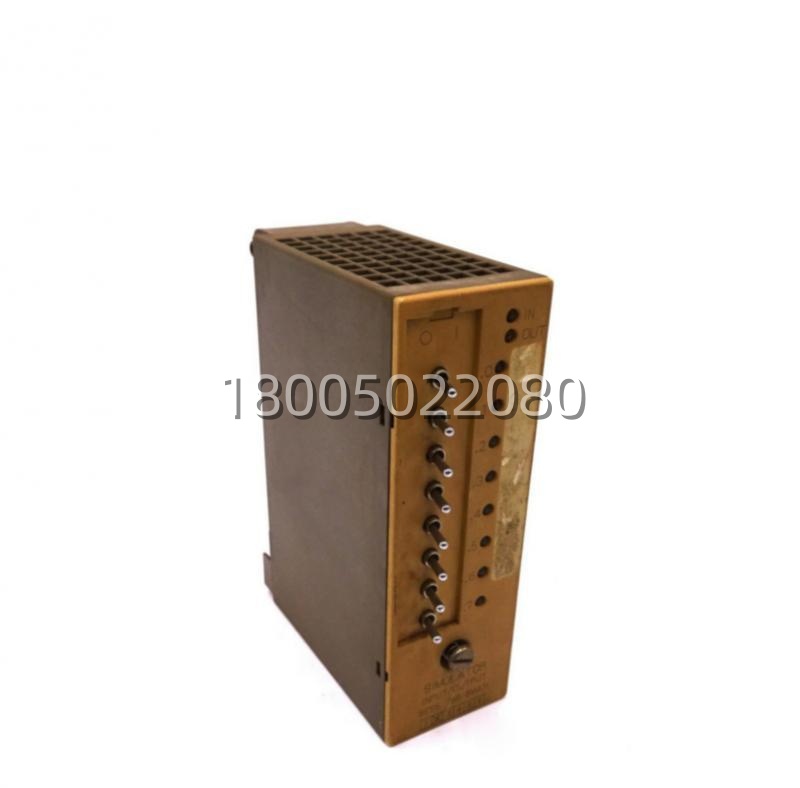

产品型号：6ES5788-8MA11

制造商：西门子 (SIEMENS)

产品类型：仿真模块 / 模拟器 (Simulator Module)

所属系列：SIMATIC S5 (通用型，适配S5-115U/135U/155U背板)

通道数量：8个数字量输入仿真点

输入信号类型：24V DC (内部模拟，通过开关切换电平)

操作元件：8位拨码开关 (DIP Switch)，每位对应一个通道

显示元件：8个LED指示灯，实时显示当前仿真状态 (ON/OFF)

安装方式：直接插入S5机架槽位 (占用1个标准槽位)

总线接口：S5背板总线 (K-Bus/C-Bus)

工作电压：5V DC (由背板供电)

工作温度：0°C 至 60°C

存储温度：-40°C 至 70°C

尺寸标准：符合S5系列单宽模块标准

认证：CE, UL (符合当时标准)

6ES5788-8MA11 产品概述

在工业自动化这片江湖里，程序调试往往是最耗时耗力的环节，而西门子这枚 6ES5788-8MA11 就是让调试工作变得轻松高效的“魔法棒”。它是Simatic S5家族中通用的数字量输入仿真模块，专为S5-115U、S5-135U、S5-155U等PLC系统设计。在那个没有强大仿真软件的年代，工程师们正是靠着这块模块，在实验室里就能模拟出各种复杂的现场工况。6ES5788-8MA11 提供了8个独立的仿真输入点，每个点都配有一个清晰的拨码开关和状态指示灯，让您能随心所欲地制造“信号”，验证PLC逻辑的正确性。

这可不是普通的占位模块，6ES5788-8MA11 最大的亮点在于它的“真实模拟”和“便捷操作”。它能向PLC CPU提供标准的24V DC高/低电平信号，完全等同于真实传感器(如限位开关、光电开关、按钮)的输入。通过简单的拨动开关，您可以瞬间改变输入状态，观察PLC输出的反应，从而快速验证程序的逻辑分支、互锁条件、时序控制等功能。作为S5系统开发和维护的关键工具，6ES5788-8MA11 凭借其卓越的稳定性和易用性，陪伴无数工程师度过了无数个调试之夜。即便在今天，面对那些还在服役的经典控制系统，找到一块靠谱的 6ES5788-8MA11.往往意味着您可以在不干扰生产、不连接现场设备的情况下，安全、高效地完成程序修改和故障排查。对于搞系统维护的老法师们来说，这块模块就是他们手中的“演习场”。

主要特点和优势

说到 6ES5788-8MA11 的本事，那得从它的“实用主义”说起。首先，这模块最让人称道的就是它的“零接线调试”能力。传统的调试方法需要连接真实的传感器和执行器，布线繁琐，且容易受现场环境干扰。使用 6ES5788-8MA11.您只需将其插入PLC机架，用编程电缆连接电脑，就可以开始测试。拨动开关即可模拟按钮按下、限位触发、故障报警等各种信号，极大地缩短了调试周期，降低了劳动强度。

再一个，6ES5788-8MA11 的状态指示非常直观。每个通道都配有高亮LED灯，开关拨到“1”位置，灯亮，表示该点有信号输入;拨到“0”位置，灯灭，表示无信号。这种“所见即所得”的设计，让工程师能一目了然地掌握当前的输入状态，避免因误操作导致的逻辑混乱。而且，模块结构坚固，拨码开关手感清晰，寿命长，即使经过成千上万次的操作依然可靠。

还有不得不提的，就是它的广泛兼容性。6ES5788-8MA11 适用于S5系列几乎所有中型和大型PLC(115U, 135U, 155U)，只要机架槽位允许，即可即插即用。它不依赖任何外部电源，直接由背板供电，简化了系统配置。很多同行都说，有了这块模块，以前需要几天才能完成的逻辑验证，现在几个小时就能搞定，而且可以在办公室舒适的环境下进行，不用再去嘈杂、危险的现场爬高上低。虽然现在看来功能简单，但在当时的工业环境 (Industrial Environment) 下，这种“傻瓜式”的高效工具是无可替代的。它就像个随叫随到的临时演员，能完美扮演各种传感器角色，让您的程序排练万无一失。
