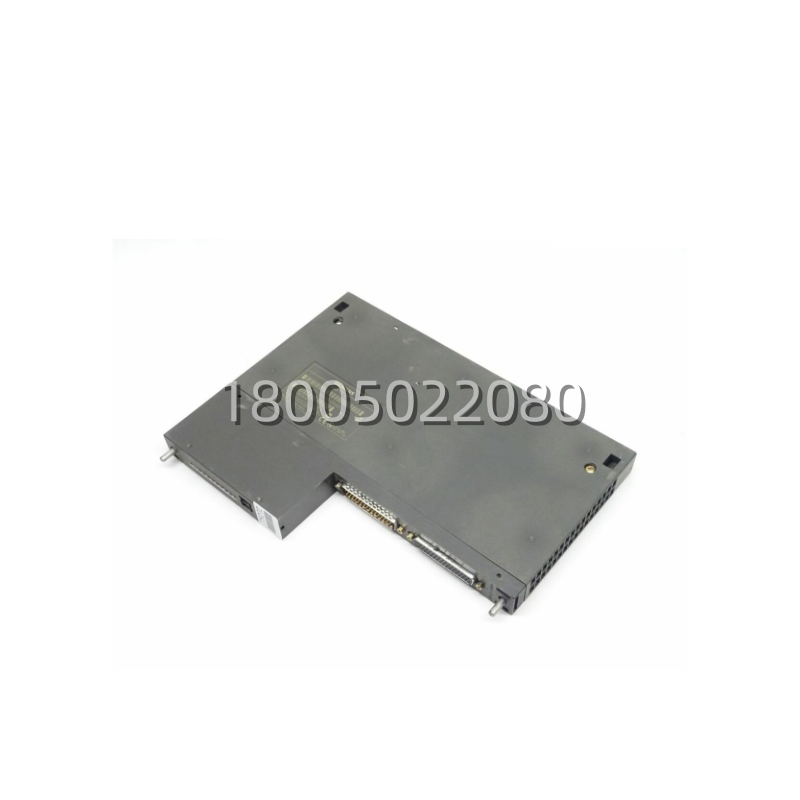

原厂正品 6ES7461-1BA00-0AA0：S7-400系统K-Bus/C-Bus混合扩展的关键组件

描述

6ES7461-1BA00-0AA0 技术规格

产品型号：6ES7461-1BA00-0AA0 (IM461-1)

制造商：西门子 (SIEMENS)

产品类型：接收接口模块 (Receiver Interface Module)

所属系列：SIMATIC S7-400

功能描述：用于S7-400系统的集中式扩展，接收来自中央机架的信号，并为扩展机架提供背板总线(K-Bus)连接及5V电源(通过C-Bus)

最大扩展距离：3米 (取决于配套电缆长度)

总线类型：

K-Bus: 传输数据信号(P-Bus和K-Bus信号)

C-Bus: 传输5V DC电源，供扩展机架上的模块使用

电源传输：是，通过C-Bus从中央机架向扩展机架传输5V电源(因此扩展机架无需独立电源模块)

兼容发送模块：

IM460-0 (6ES7460-0AA01-0AB0): 最常用搭配，支持最多4个扩展机架(每路)

IM460-1 (6ES7460-1BA01-0AB0): 另一种发送模块

配套电缆：

6ES7468-1BB00-0AA0 (0.75米)

6ES7468-1CB00-0AA0 (1.5米)

6ES7468-1DB00-0AA0 (3米)

注意：必须使用西门子专用的IM46x连接电缆，不能自制

安装槽位：通常安装在扩展机架的Slot 3 (具体视机架类型和组态而定，一般为接口模块专用槽)

最大扩展机架数量：每个IM460-0发送模块最多可驱动4个扩展机架(通过分线器或串联，需查具体手册，通常IM460-0/1支持一路接多个IM461-1.但总距离和负载有限制)

功耗：自身功耗低，主要通过C-Bus向外供电，需注意中央机架电源模块的总负载能力

尺寸：标准S7-400双宽模块 (约 100mm 宽)

重量：约 0.6 kg

工作温度：0 °C 至 +60 °C

防护等级：IP20

终端器要求：必须在最后一个扩展机架的IM461-1上安装终端模块 6ES7461-1BA00-7AA0.否则通讯将不稳定或失败。

6ES7461-1BA00-0AA0 产品概述

在S7-400的世界里，当I/O点数超过单个机架的容量，但又不需要长距离(>3米)分布式扩展时，IM461-1 (6ES7461-1BA00-0AA0) 登场了。它是“集中式扩展”解决方案中的接收端核心组件。

想象一下，你的中央控制柜里已经插满了CPU、电源和IO模块，但现场还有几十个点需要接入。如果拉一个单独的柜子放扩展机架，距离又不远(就在旁边几米内)，这时候用IM461-1是最完美的方案。它通过专用的电缆与中央机架的发送模块(如IM460-0)相连，不仅把数据信号(K-Bus)传过来，最厉害的是它还把5V电源(通过C-Bus)也传过来了!

这意味着什么?意味着你的那个扩展机架上，完全不需要再配电源模块（PS）了!省了一个电源模块的钱，省了接线的工作，还省了机柜空间。对于那种空间紧凑、预算敏感又需要稍微扩展一点点的中型项目，IM461-1简直是神器。

不过，使用它有几个关键点要注意：第一，距离不能超过3米(这是电缆的物理限制);第二，中央机架的电源模块必须足够强大，要能扛得住所有扩展机架上的模块耗电总和;第三，也是最容易忘的，必须在最后一个扩展机架的IM461-1上插上终端器 6ES7461-1BA00-7AA0.少了这个小小的终端器，整个扩展系统就会像断了线的风筝，通讯故障频出。

总的来说，6ES7461-1BA00-0AA0 是S7-400系统中实现低成本、短距离、无源扩展的最佳选择，是工程师构建紧凑型多机架系统的得力助手。
