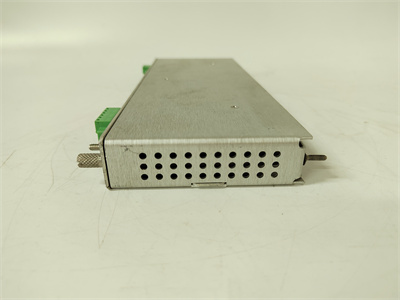

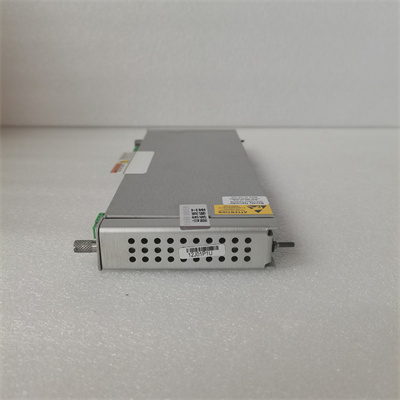

原装本特利 146031-01 后卡：3500/22M通讯模块的“黄金搭档”

描述

146031-01 产品概述

在自动化圈子里混，谁不知道本特利内华达的3500系统是旋转机械保护的“扛把子”?而这块 BENTLY 146031-01.那就是3500/22M通讯大脑的“手脚”和“嘴巴”。它本身不处理数据，但它是3500/22M瞬态数据接口模块(TDI)不可或缺的后置端子板（Rear Terminal Board）。简单来说，3500/22M模块插在机架里，而 BENTLY 146031-01 就挂在它的后面，通过高密度的连接器紧密耦合，为外部网线、串口线提供标准的物理接口。

没有 BENTLY 146031-01.你的3500/22M模块就是个“哑巴”，虽然有强大的处理能力，却没法跟外面的世界对话。这块板子提供了坚固的RJ45以太网插座和串行通讯端子，支持10/100Mbps的高速数据传输，确保海量的振动波形、实时报警值能瞬间传送到中控室的System 1软件或DCS系统。对于搞状态监测的老师傅来说，BENTLY 146031-01 就是那个让数据“跑起来”的关键桥梁。它不仅简化了布线，还提供了可靠的屏蔽接地，防止外部干扰影响通讯质量，是构建高可靠性机器保护系统的基础设施。

146031-01 技术规格

产品型号：146031-01

制造商：Bently Nevada (本特利内华达)

产品类型：后置端子板 / I/O接口卡 (Rear Terminal Board / I/O Card)

所属系列：3500 Machinery Protection System

适配模块：专用于 3500/22M Transient Data Interface (TDI) Module

以太网接口：2 x 10/100 Base-TX (RJ45 Connector)，支持TCP/IP, Modbus TCP

串行接口：2 x RS-232/485 (Terminal Block or DB9 depending on variant)

连接方式：直接插接至3500/22M模块背部，无需额外线缆

工作温度：-20°C 至 +60°C (-4°F 至 +140°F)

存储温度：-40°C 至 +85°C (-40°F 至 +185°F)

相对湿度：5% 至 95% (非冷凝)

认证标准：CE, UL, CSA, ATEX (符合API 670标准)

材质：阻燃工程塑料，镀金触点

主要特点和优势

说到 BENTLY 146031-01 的优势，那真得好好夸夸。首先，它的“一体化设计”简直是无懈可击。很多第三方端子板需要飞线连接，既丑又不稳定。但 BENTLY 146031-01 是原厂专为3500/22M设计的，直接“咔哒”一声扣在模块后面，严丝合缝。这种设计不仅节省了柜内空间，还消除了中间连接线的故障点，极大地提高了系统的抗震性和长期稳定性。在海上平台或大型压缩机这种震动剧烈的环境里，这点至关重要。

再一个，就是它强大的“接口扩展能力”。一块 BENTLY 146031-01 就能提供双网口和双串口，支持冗余网络架构。你可以将两个网口分别接到不同的交换机上，实现网络冗余(Network Redundancy)，即使一条网线断了，数据照样传。同时，它还保留了串行接口，方便对接那些老旧的PLC或手持调试终端。这种“新旧通吃”的能力，让它在工厂改造项目中特别受欢迎。而且，板子上的接口布局合理，标识清晰，接线时不容易出错，大大缩短了调试时间。对于追求高效率和高可靠性的工程师来说，BENTLY 146031-01 绝对是首选。

Furthermore, the BENTLY 146031-01 plays a pivotal role in ensuring robust data integrity within critical machinery protection schemes. Its high-quality connectors are designed to withstand thousands of mating cycles without signal degradation, ensuring long-term reliability. The board incorporates advanced shielding techniques to minimize electromagnetic interference (EMI), which is crucial for maintaining clean communication channels in electrically noisy industrial environments. By providing a standardized and secure interface for Ethernet and serial communications, it facilitates seamless integration with modern IIoT (Industrial Internet of Things) platforms and legacy control systems alike. Whether you are deploying a new greenfield project or upgrading an existing brownfield site, the BENTLY 146031-01 offers the durability and performance needed to keep your asset monitoring network connected and responsive, safeguarding your operations against costly downtime.

应用领域

BENTLY 146031-01 的应用场景，基本覆盖了所有需要高速数据传输的重工业核心地带。你去大型炼化企业，那些几千千瓦的离心式压缩机、汽轮机，旁边控制柜里的3500/22M模块，背后肯定挂着这块 BENTLY 146031-01.它实时盯着机器的每一个抖动，通过以太网把数据传给中控室，让操作员提前干预。在火力发电厂，BENTLY 146031-01 是TSI(汽轮机监测仪表)系统的数据出口，负责把轴振、瓦振等关键参数传给DEH(数字电液控制系统)，确保机组安全并网。

除了油气电力，化工、制药、造纸行业的大型泵组、风机也离不开它。特别是在一些需要远程监控的无人值守站场，BENTLY 146031-01 通过以太网把数据传到几百公里外的调度中心，让专家在家就能给设备“看病”。有些客户之前用的老款通讯方案，带宽不够，数据经常丢包，换了带 BENTLY 146031-01 的3500/22M系统之后，数据流顺畅得像喝了德芙，报表生成速度都快了好几倍。所以说，这不仅仅是一块端子板，它是你实现数字化转型、构建智能工厂的基石，关键时刻能帮你省下巨额的维修费和停机损失。

相关产品

为了让你的系统更完美，这里列几个跟 BENTLY 146031-01 经常搭档的“好基友”：

3500/22M (288055-01): 瞬态数据接口模块，146031-01 的“主人”，两者必须配套使用才能实现通讯功能。

3500/15: 交流电源模块，给整个系统供电，没有电，146031-01 也无法工作。

3500/42M: 趋近式电涡流传感器监测器，负责采集振动信号，数据最终都要通过 146031-01 提供的接口上传。

3500/05: 14槽系统机架，3500/22M 和 146031-01 的安装载体。

System 1 软件: 本特利专用的状态监测软件，146031-01 传输的数据主要就是喂给这个软件做分析的。

六类屏蔽网线: 连接 146031-01 RJ45接口的必备耗材，建议使用工业级屏蔽线以抗干扰。

3500/92: 另一种通讯网关模块，如果不需要瞬态波形记录，可以用它替代3500/22M组合，但接口类型不同。

安装与维护

安装前准备: 拿到 BENTLY 146031-01 后，先检查背后的金手指有没有氧化或弯曲，RJ45接口弹片是否完好。确认你的3500/22M模块已经安装在机架插槽中(Slot 3或4)。注意： 虽然3500系统支持部分热插拔，但为了安全起见，建议在断电状态下安装此端子板。将 BENTLY 146031-01 对准3500/22M模块背部的连接器，用力均匀地推入，直到听到锁扣锁住的声音或感觉到完全贴合。确保没有歪斜，以免损坏针脚。接好网线和串口线后，再上电测试。

维护建议: 平时巡检，多看看 BENTLY 146031-01 对应的3500/22M模块面板上的通讯指示灯，绿灯闪烁说明数据正在通过 146031-01 传输，一切正常。如果灯不亮或红灯，检查网线是否松动，或者 146031-01 是否接触不良。定期用压缩空气吹扫 BENTLY 146031-01 表面的灰尘，特别是RJ45接口内部，防止积灰导致接触电阻增大。如果发现接口有氧化痕迹，可以用专业的电子清洁剂喷一下。虽然这块板子很耐用，但如果遇到雷击或强电串入，可能会损坏，这时候需要及时更换 BENTLY 146031-01.以免影响整个通讯链路。记得备份好组态，换板子不需要重新组态，插上就能用。
