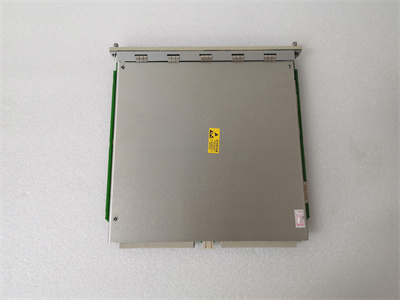

3500/22M (138607-01) 产品概述
在自动化圈子里混，谁不知道本特利内华达的3500系统是旋转机械保护的“扛把子”?而这块 BENTLY 3500/22M (138607-01)，那就是整个系统的“总指挥”和“新闻发言人”。型号里的138607-01代表了这是该系列中非常经典且广泛应用的硬件版本，性能稳定可靠。简单来说，BENTLY 3500/22M (138607-01) 是一个瞬态数据接口(Transient Data Interface, TDI)模块，它插在3500机架的3号或4号槽位，专门负责把底下那些振动、温度、位移模块采集到的海量数据，打包、整理，然后飞快地传给你的上位机、DCS或者云端数据库。
以前老款的通讯卡，数据量大点就容易堵，波形抓不全。但 BENTLY 3500/22M (138607-01) 就不一样了，它内置了强大的处理器和大容量内存，不仅能传实时值，还能在机组启停或故障瞬间，完整记录下关键的“瞬态波形”(Transient Waveform)。这对于分析故障原因简直是神器。你可以把它想象成一个超级路由器，一边连着现场复杂的传感器网络，一边连着现代化的资产管理系统。没有 BENTLY 3500/22M (138607-01)，你的3500系统就是个瞎子、聋子，数据传不出去，价值大打折扣。有了它，整个工厂的设备健康状况就一目了然，真正实现了从“被动维修”到“预测性维护”的跨越。
3500/22M (138607-01) 技术规格
产品型号：3500/22M (138607-01)
制造商：Bently Nevada (本特利内华达)
产品类型：瞬态数据接口模块 (Transient Data Interface Module)
所属系列：3500 Machinery Protection System
安装槽位：Slot 3 或 Slot 4 (必须紧邻电源模块)
以太网接口：2 x 10/100 Base-TX (RJ45)，支持TCP/IP, Modbus TCP
串行接口：2 x RS-232/485 (软件可配置)，支持Modbus RTU, ASCII
USB接口：1 x USB Type-B (用于本地组态和维护)
内部总线：3500并行背板总线，支持高速数据交换
数据缓存：大容量板载内存，支持长时间瞬态数据记录
采样率：支持高达100 kHz的同步采样 (取决于配套模块)
工作电压：+5V DC (由3500背板供电)
工作温度：-20°C 至 +60°C (-4°F 至 +140°F)
认证标准：CE, UL, CSA, ATEX, IECEx (符合API 670标准)
主要特点和优势
说到 BENTLY 3500/22M (138607-01) 的优势，那真得好好夸夸。首先，它的“多协议融合”能力简直无敌。现在的工厂，系统五花八门，有的用Modbus，有的用TCP/IP，还有的要用串口。BENTLY 3500/22M (138607-01) 全部通吃!它能同时作为服务器(Server)和客户端(Client)，轻松接入分布式控制系统 (DCS)、安全仪表系统 (SIS) 或者第三方的资产管理系统 (AMS)。这种灵活性，让工程师在系统集成时省去了无数麻烦，不用再加一堆乱七八糟的转换器，直接一根网线搞定。
再一个，就是它强大的“瞬态捕捉”功能。很多故障都发生在机组启停或者负荷突变的瞬间，普通模块只能传个平均值，根本看不出问题。但 BENTLY 3500/22M (138607-01) 能在触发条件满足时，自动记录完整的振动波形、相位数据，甚至能存储长达数分钟的启停曲线(Bode Plot, Nyquist Plot)。这些数据对于故障诊断(Fault Diagnosis)来说，简直就是“破案线索”。配合本特利的System 1软件，你能清晰地看到机器“生病”的全过程。而且，这款模块在电磁兼容性(EMC)上表现优异，抗干扰能力强，即使在变频器满天飞的恶劣环境里，通讯也稳如老狗。
Furthermore, the BENTLY 3500/22M (138607-01) represents a significant leap forward in machinery protection technology, designed to meet the rigorous demands of modern Industry 4.0 applications. Its advanced architecture supports high-speed data throughput, ensuring that critical alarm and trip signals are transmitted with minimal latency to control systems. The module’s dual Ethernet ports provide network redundancy, a crucial feature for maintaining continuous monitoring in mission-critical operations where downtime is unacceptable. With its ability to store extensive historical data locally, it acts as a black box recorder for your turbomachinery, preserving vital evidence even if the network connection is temporarily lost. Whether you are managing a simple fan or a complex multi-train compressor setup, the BENTLY 3500/22M (138607-01) delivers the reliability, scalability, and intelligence needed to optimize asset performance and prevent catastrophic failures.
应用领域
BENTLY 3500/22M (138607-01) 的应用场景，基本就是重工业的“心脏”地带。你去任何一家大型炼化企业，那些几千千瓦的离心式压缩机、汽轮机，旁边控制柜里的核心通讯任务，全交给它了。它实时盯着机器的每一个抖动，一旦发现有喘振(Surge)或者不对中的迹象，立马把数据传给中控室，让操作员提前干预。在火力发电厂，BENTLY 3500/22M (138607-01) 是TSI(汽轮机监测仪表)系统的大脑，负责把轴振、瓦振、膨胀差等关键参数传给DEH(数字电液控制系统)，确保机组安全并网。
除了油气电力，化工、制药、造纸行业的大型泵组、风机也离不开它。特别是在一些需要远程监控的无人值守站场，BENTLY 3500/22M (138607-01) 通过以太网把数据传到几百公里外的调度中心，让专家在家就能给设备“看病”。有些客户之前用的老款通讯卡，带宽不够，数据经常丢包，换了 BENTLY 3500/22M (138607-01) 之后，数据流顺畅得像喝了德芙，报表生成速度都快了好几倍。所以说，这不仅仅是一张通讯卡，它是你实现数字化转型、构建智能工厂的基石，关键时刻能帮你省下巨额的维修费和停机损失。
相关产品
为了让你的系统更完美，这里列几个跟 BENTLY 3500/22M (138607-01) 经常搭档的“好基友”：
3500/15: 交流电源模块，给整个系统供血，3500/22M (138607-01) 必须依靠它才能工作，两者通常紧挨着安装。
3500/42M: 趋近式电涡流传感器监测器，负责采集振动信号，数据最终都要汇总到 3500/22M (138607-01) 进行上传。
3500/61: 温度监测模块，接热电偶或RTD，测轴承温度，数据同样通过 3500/22M (138607-01) 传输。
3500/05: 14槽系统机架，3500/22M (138607-01) 的家，提供背板连接和物理支撑。
System 1 软件: 本特利专用的状态监测软件，3500/22M (138607-01) 采集的数据主要就是喂给这个软件做分析的。
3300 XL 8mm 探头: 前端传感器，虽然不直接连通讯卡，但它是数据源头，与 3500/22M (138607-01) 共同构成完整监测链。
146031-01: 专为3500/22M设计的后置端子板，提供外部网线和串口的物理接线端口，必须配套使用。
安装与维护
安装前准备: 拿到 BENTLY 3500/22M (138607-01) 后，先检查金手指有没有氧化，拨码开关(如果有)是否在默认位置。确认你的3500机架已经断电，千万别带电插拔，虽然有些模块支持热插拔，但为了保险起见，还是断电操作最稳妥。准备好网线，如果是长距离传输，建议用屏蔽六类线。把 BENTLY 3500/22M (138607-01) 插入Slot 3或Slot 4时，要对准导轨，用力均匀推到底，听到锁扣锁住的声音才算到位。接好线后，先别急着上电，再检查一遍IP地址设置，别跟局域网里其他设备冲突了。
维护建议: 平时巡检，多看看 BENTLY 3500/22M (138607-01) 面板上的“OK”灯和通讯指示灯，绿灯闪烁说明数据正在传输，一切正常。如果红灯常亮，赶紧查系统日志，可能是配置错了或者硬件故障。定期登录Web界面或者用System 1软件连接 BENTLY 3500/22M (138607-01)，备份一下当前的组态文件，万一板子坏了，换新的一刷配置就能复活，省得重新调试半天。还要注意机柜散热，通讯模块发热量不小，如果风扇坏了赶紧换，别让它“中暑”死机。每隔几年，如果固件有重大更新，可以考虑联系厂家升级 BENTLY 3500/22M (138607-01) 的固件，以获得更好的性能和安全性。
