原装现货 西门子 6ES7972-0BA12-0xA0 总线连接器，解决通信中断难题的利器

描述

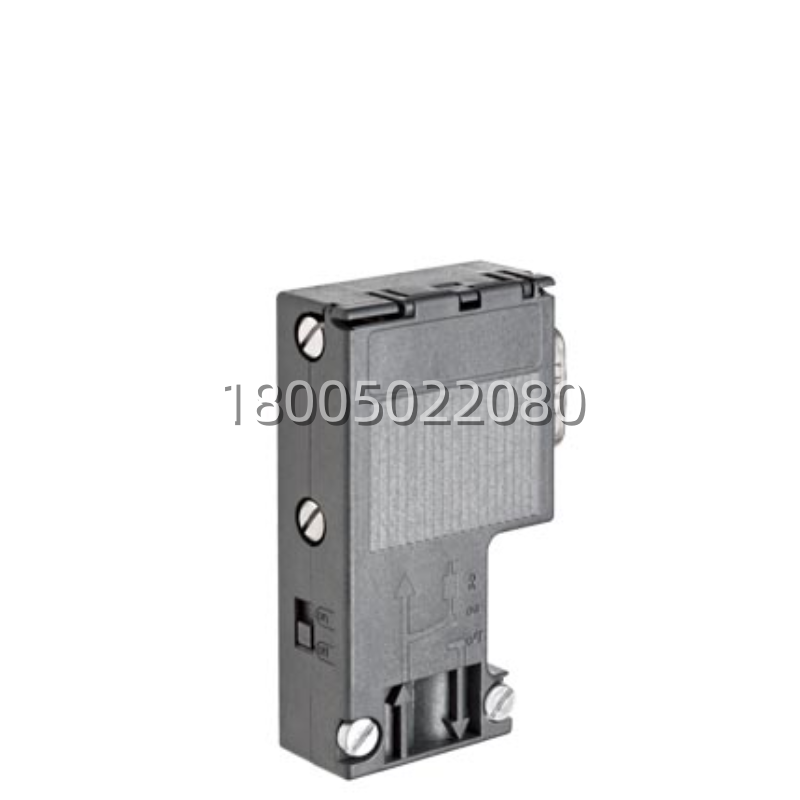

6ES7972-0BA12-0xA0 产品概述

在咱们工控圈子里，谁不知道“网络一断，全线瘫痪”的道理?而今天咱要聊的这款西门子 6ES7972-0BA12-0xA0.那可是 PROFIBUS DP 网络中的“标准关节”。这可不是个普通的塑料壳子，它是连接 PLC 控制器、变频器、仪表等设备的物理桥梁，负责确保差分信号在高速传输下的完整性。作为6ES7972-0BA12-0xA0.它广泛应用于西门子 S7-300、S7-400 以及最新的 S7-1500 系列系统中，是构建稳定工业现场总线不可或缺的基础元件。

很多老法师都清楚，PROFIBUS 网络对阻抗匹配和屏蔽接地要求极高，稍微有点接触不良或者反射干扰，整个网段就得报“Bus Fault”。6ES7972-0BA12-0xA0的出现，就是为了解决这些痛点。它内部设计了精密的阻抗匹配电路，外壳采用全金属屏蔽结构，能有效抵御电磁干扰 (EMI)。最贴心的是，它自带一个编程接口 (PG Interface)，这意味着你可以在不断开当前网络连接的情况下，直接在这个插头上插入编程器或手操器进行在线诊断和程序下载。想象一下，在不停机的情况下排查故障，这效率得提多少倍!有了它，你的 PROFIBUS 网络就像是有了“高速公路收费站”，既保证了车流(数据)畅通，又方便随时检查车辆(设备)状态。

6ES7972-0BA12-0xA0 技术规格

产品型号：6ES7972-0BA12-0xA0 (注意：后缀 “A” 代表新版本，替代了旧的 0BA11/0BA10 等)

制造商：Siemens (西门子)

产品类型：PROFIBUS DP 总线连接插头

适用系列：S7-300. S7-400. S7-1500. ET200M/S/P

支持协议：PROFIBUS DP / FMS

传输速率：9.6 kbps 至 12 Mbps (自动适应或手动设置)

接口类型：Sub-D 9 针 母头 (Female)

电缆出线角度：90° (适合紧贴柜壁安装，节省空间)

终端电阻：集成式，通过拨码开关切换 (ON/OFF)

供电方式：从 PROFIBUS 总线取电 (无需外部 24V)

最大节点数：单段最多 32 个 (加中继器可扩展)

防护等级：IP20 (安装在控制柜内)

工作温度：-25°C 至 +70°C

认证标准：CE, UL, CCC

主要特点和优势

说到6ES7972-0BA12-0xA0的优势，那可真是一箩筐，咱得好好说道说道。首先就是它的“免断电编程”功能。这是它区别于普通插头的最大亮点。传统的接头如果要接电脑调试，往往得把总线拆下来，导致整个网段通讯中断。而6ES7972-0BA12-0xA0侧面预留了一个标准的 Sub-D 9 针公头插座，你直接把编程电缆插上去就能用，完全不影响主线路的通断。这对于那些 24 小时不停产的工厂来说，简直是救星，维护效率提升不止一点点。

再一个就是它的“屏蔽与抗干扰”能力。工业现场变频器、大电机满天飞，电磁环境极其恶劣。这款插头采用了全金属压铸外壳，360 度全方位屏蔽，并且设计了专门的电缆屏蔽层夹紧装置。只要按照规范施工，把电缆屏蔽层牢牢压在金属夹里，就能形成完美的法拉第笼，把外界干扰挡在门外，同时防止内部信号辐射出去。这就好比给信号穿了一层“防弹衣”，确保数据在高速传输下不丢包、不错乱。

还有啊，这插头的“易用性”也是没谁了。它采用了推拉式自锁结构，插拔手感极佳，不用螺丝刀拧半天，徒手就能操作，而且连接非常牢固，不会因为震动而松脱。内部的绝缘穿刺端子 (IDC 技术) 或者螺丝端子 (视具体接线方式) 设计合理，接线清晰明了，不容易接错。集成的终端电阻开关更是方便，总线两端的设备把开关拨到“ON”，中间的拨到“OFF”，不用额外买电阻盒，省事儿又省钱。

最后不得不提的是它的“兼容性”。虽然这是西门子的产品，但它完全符合 PROFIBUS 国际组织 (PI) 的标准，所以不仅能连西门子的 PLC，也能连 AB、施耐德、丹佛斯等其他品牌的 PROFIBUS 从站设备。不管是新建项目还是旧改工程，6ES7972-0BA12-0xA0都能完美胜任。总的来说，凭借免断电调试、超强抗干扰、便捷安装和广泛兼容的特点，它成为了工业现场总线连接的“黄金标准”，绝对是您构建可靠网络的得力助手。
