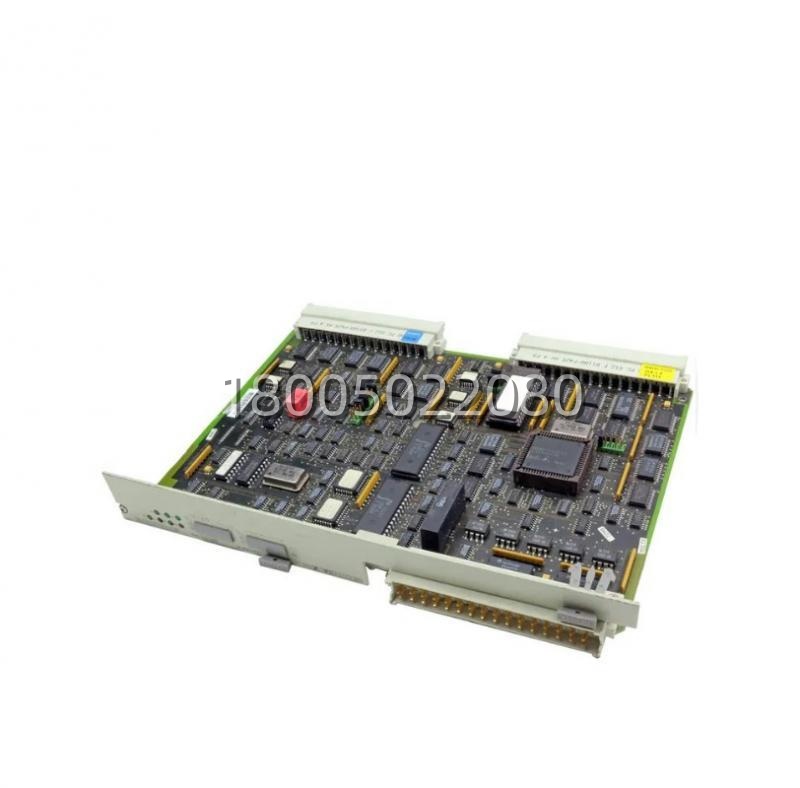

原装西门子 6DS1220-8AA N8-H 总线耦合器 电力化工控制系统核心

描述

6DS1220-8AA 产品概述

在咱们工控圈子里，提起 Teleperm M 系统，那绝对是西门子历史上的经典之作，尤其在电力、冶金和大型化工领域，它曾经撑起了半边天。而今天咱聊的这款 西门子 6DS1220-8AA，就是这套庞大系统中负责“牵线搭桥”的关键角色——N8-H 本地总线接口模块(Local Bus Interface)。这可不是普通的通讯卡，它是整个 Teleperm M 分布式架构的“大动脉”，负责连接各个功能机架(Function Rack)和操作员站，确保海量过程数据能在毫秒级时间内准确无误地传输。在很多运行了二三十年的老厂子里， 西门子 6DS1220-8AA 依然是维持系统“神经系统”通畅的核心部件，一旦它罢工，整个控制网络可能就会瘫痪，后果不堪设想。

别看现在新型现场总线(Fieldbus)和工业以太网(Industrial Ethernet)层出不穷，但 西门子 6DS1220-8AA 的地位依然不可撼动。为什么?因为稳!它的设计初衷就是为了适应恶劣的工业环境，电路板用料扎实，元器件筛选严格，哪怕在强电磁干扰、高温高湿的环境下，也能保持数据传输的完整性和实时性。对于很多不想大规模更换系统、只想进行局部维护或备件替换的企业来说， 西门子 6DS1220-8AA 就是那个能让老树发新芽的关键部件。它不仅支持 Teleperm M 特有的 N8-H 协议，还能通过冗余配置提高系统的可用性，真的是“老将出马，一个顶俩”。

6DS1220-8AA 技术规格

产品型号：6DS1220-8AA

制造商：SIEMENS (西门子)

产品类型：Teleperm M N8-H 本地总线接口模块 (Local Bus Interface)

所属系列：Teleperm M / ME

供电电源：DC 24V (典型值), 允许范围 20.4V – 28.8V

功耗：约 4.5W

总线类型：N8-H (Siemens Proprietary Local Bus)

传输速率：1.5 Mbps (可配置)

连接节点数：最多支持 31 个从站节点 (视具体配置)

通讯协议：Teleperm M 内部私有协议

接口介质：屏蔽双绞线 (Shielded Twisted Pair)

最大传输距离：500米 (无中继), 可扩展至千米 (加中继器)

安装方式：导轨安装或专用机架插槽

工作环境温度：0°C 至 +60°C

存储温度：-20°C 至 +70°C

相对湿度：5% 至 95% (无冷凝)

指示灯状态：RUN, FAULT, BUS ACTIVE, DATA TX/RX

主要特点和优势

说到 西门子 6DS1220-8AA 的优势，那真得好好说道说道。首先就是它的“硬核”通讯能力。这模块肚子里装的通讯协议栈，那是经过几十年现场验证的，成熟得不能再成熟。它采用了主从轮询(Master-Slave Polling)机制，确保了数据传输的确定性和实时性(Determinism)，这对于需要快速响应的过程控制(Process Control)来说至关重要。不管是成千上万的模拟量信号，还是复杂的逻辑状态， 西门子 6DS1220-8AA 都能井然有序地调度，保证操作员站(Operator Station)上看到的数据是最新的，发出的指令能瞬间到达执行机构。

再一个不得不提的就是它的抗干扰能力和稳定性。Teleperm M 系统作为一个经典的分布式控制系统(Distributed Control System, DCS)，其最大的特点就是模块化设计和高可靠性。 西门子 6DS1220-8AA 作为其中的通信枢纽，与其他模块通过专用的 N8-H 总线连接，采用了严格的差分信号传输和屏蔽措施，抗电磁干扰(EMC)能力极强。在发电厂那种变频器、高压电机遍布的复杂电磁环境中，很多普通通讯模块早就乱套了，但这家伙依然能稳稳当当地工作。它的内部电路采用了光电隔离技术，有效阻断了地环路干扰，保护了核心控制逻辑的安全。这种“皮实耐用”的特性，让它成为了很多老厂延长设备寿命、降低改造成本的首选。

此外， 西门子 6DS1220-8AA 的维护和诊断也非常方便。它面板上配备了丰富的状态指示灯(LED Indicators)，能清晰地显示总线活动、发送接收状态以及故障代码，让运维人员一眼就能判断是线路问题还是模块本身的问题。它支持在线诊断功能，可以通过工程师站(Engineering Station)读取详细的通讯统计信息，帮助快速定位瓶颈或干扰源。对于熟悉 Teleperm M 系统的老工程师来说，这玩意儿简直就是老朋友，用起来顺手，修起来放心。在备件市场上，虽然它是停产多年的老物件，但需求量一直不减，足见其生命力之顽强。
