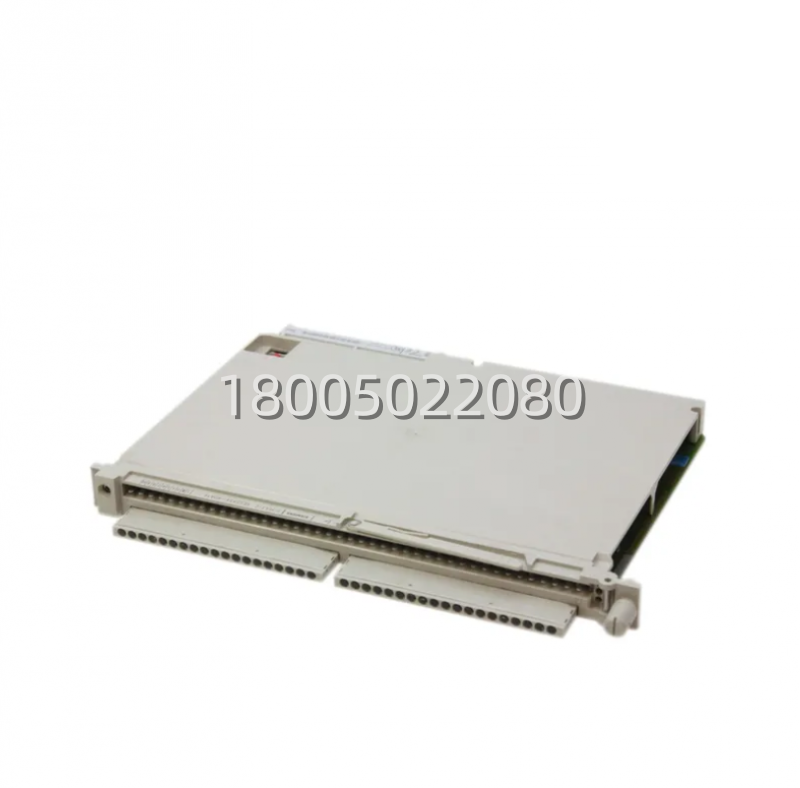

原装西门子 6ES5454-4UA14 开关量输出卡 2A大电流直驱负载

描述

6ES5454-4UA14 技术规格

产品型号：6ES5454-4UA14

制造商：西门子 (SIEMENS)

产品类型：数字量输出模块 (Digital Output Module) – Isolated High Power

所属系列：SIMATIC S5 (S5-100U/115U/135U/155U通用)

通道数量：4 通道

输出电压：24 V DC (额定值，允许范围通常为 20.4V – 28.8V)

输出电流：2.0 A (每通道，持续)

峰值电流：通常可承受短时更高电流(如启动瞬间)，具体参考手册

总电流限制：8.0 A (所有通道总和，需注意机架电源容量)

响应时间：

0 -> 1: 典型值 < 1 ms

1 -> 0: 典型值 < 1 ms (带感性负载时可能略长，取决于续流措施)

隔离方式：通道间全隔离 (Channel-to-Channel Isolation) 及 通道与背板隔离。每个通道都是独立的“孤岛”!

隔离电压：通常为 500V AC 或更高

保护功能：电子式短路保护、过载保护、过热保护

连接器：前连接器 (Front Connector) 需单独购买 (通常为20针，但接线需承载大电流)

安装位置：S5扩展机架或主机架任意槽位 (除电源槽外)

工作温度：0 °C 至 +60 °C (大电流下需注意散热)

存储温度：-25 °C 至 +70 °C

尺寸 (WxHxD)：约 45 x 140 x 270 mm (含连接器)

重量：约 0.30 kg (因大功率元件和隔离变压器较多，较重)

6ES5454-4UA14 产品概述

在重工业现场，控制大功率负载往往是最头疼的环节。普通的0.5A输出模块必须外接中间继电器才能驱动大电磁阀或接触器，这不仅增加了接线工作量、占据了柜内空间，还引入了额外的故障点(继电器触点粘连、线圈烧毁)。6ES5454-4UA14 就是为了解决这个痛点而生的大功率隔离型数字量输出模块。

它单通道提供2A的强劲输出，足以直接驱动绝大多数工业级24V直流负载，实现了“PLC直驱”，简化了系统结构。更牛的是，它的4个通道采用了全隔离设计。这意味着，即使你用它同时控制4个不同电源供电的负载，或者其中某个通道发生了严重的短路、过压，故障也会被死死锁在该通道内部，绝不会顺着背板烧坏CPU，也不会影响其他3个通道的正常工作。这种“独善其身”的能力，配合强大的驱动能力，使其成为S5-115U、135U、155U系统中控制关键大功率设备的“守护神”。虽然通道数只有4个，但每一个都是精兵强将，专打硬仗!

主要特点和优势

说到 6ES5454-4UA14 的优势，那真是切中了重载控制的命门。首当其冲的就是强大的直驱能力。2A/通道的电流，让你告别繁琐的中间继电器柜。少了一堆继电器、底座和接线，故障率直线下降，维护成本大幅降低，机柜空间瞬间释放。

其次是极致的安全隔离。这是它区别于普通大功率模块(如果有的话)或小功率隔离模块的核心。在冶金、化工等强干扰场合，地电位差和浪涌是常态。6ES5454-4UA14 的全隔离架构，就像给每个负载都配了一个独立的变压器，彻底切断了干扰传播路径。哪怕一个通道被雷击或短路炸飞，其他通道照样干活，系统不停车，这才是真正的工业级可靠性。

再一个，6ES5454-4UA14 的诊断与保护完善。内置的电子短路保护反应极快，能在微秒级切断故障电流，保护模块自身和负载。清晰的LED指示灯让你一眼就能看出哪个通道在动作，哪个通道报了故障。总的来说，6ES5454-4UA14 就是一个身穿防弹衣、手持重机枪的“超级战士”，力气大(2A)、防御高(全隔离)、反应快，是恶劣工况下大功率控制的不二之选。
