原装西门子 6ES5456-7LA11 DO模块 AC 120V/230V 电子开关输出卡

描述

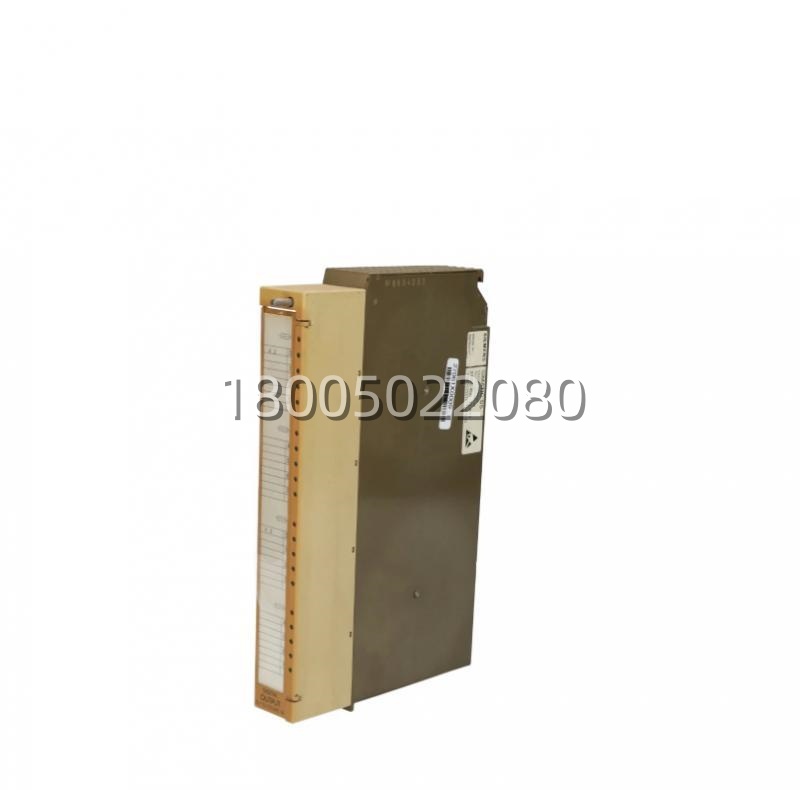

6ES5456-7LA11 产品概述

在自动化控制的江湖里，如果说机械继电器模块是“大力士”，那固态输出模块就是“闪电侠”。西门子 6ES5456-7LA11 就是这样一位反应敏捷、寿命超长的“干将”，属于SIMATIC S5系列中经典的交流固态数字量输出模块。它主要应用于S5-115U、S5-115H和S5-115F等PLC系统，负责将PLC内部的逻辑信号转换为能够直接驱动现场交流负载(如交流接触器线圈、交流电磁阀、交流指示灯、小型交流电机等)的开关动作。

这可不是普通的机械开关，6ES5456-7LA11 内部集成了8个高品质的晶闸管 (Thyristor) 或 双向可控硅 (Triac) 电子开关元件。这意味着它的输出端没有机械触点，完全依靠半导体器件的通断来控制电路。这种设计带来了巨大的优势：无触点磨损、无电弧火花、开关速度极快（微秒级）、抗震动能力强。无论您的现场需要频繁启停的交流设备，还是处于易燃易爆、强震动的恶劣环境，6ES5456-7LA11 都能胜任。在很多运行了数十年的化工、石油、制药或大型机械加工线上，6ES5456-7LA11 依然稳稳地执行着每一次交流通断指令。它的核心价值在于其超长的电气寿命、快速的响应速度以及对交流负载的专用驱动能力。对于很多依赖西门子S5-115U系统的工厂来说，找到一块性能完好的 6ES5456-7LA11 ，往往意味着那些需要高频动作或高可靠性要求的交流执行机构得以精准控制，其重要性堪比控制系统的“神经末梢”。

6ES5456-7LA11 技术规格

产品型号：6ES5456-7LA11

制造商：西门子 (Siemens)

产品类型：数字量输出模块 (Digital Output Module, AC Solid State)

所属系列：SIMATIC S5 / S5-115U, S5-115H, S5-115F

通道数量：8 路独立交流输出

输出元件类型：双向可控硅 (Triac) 或 晶闸管 (Thyristor)

额定负载电压：AC 120V / 230V (50/60Hz)，允许波动范围通常为 -15% 到 +10%

额定负载电流：

每通道最大持续电流：典型值 0.5A (部分资料可能标注1A，但长期建议按0.5A使用以保证寿命)

浪涌电流承受能力：通常为额定电流的10倍 (持续时间<10ms)

最小负载电流：约 10mA (低于此值可能无法可靠关断或导通)

最大切换频率：约 10Hz – 25Hz (取决于负载类型和散热，远高于机械继电器)

保护功能：具备过零切换 (Zero Crossing Switching，减少干扰)、短路保护、过载保护 (部分版本)

隔离方式：光电耦合隔离 (Optocoupler Isolation)，输入/输出/背板之间电气隔离

隔离电压：测试电压 2kV AC

响应时间：

接通 (ON): < 1ms (通常在半个周期内，即<10ms)

断开 (OFF): < 1ms (通常在电流过零点关断)

功耗：典型值 150mA – 200mA (5V背板总线，用于驱动内部光耦和控制电路)

连接器：20针 前连接器 (Front Connector, 如 6ES5752-0AA22)

工作温度范围：0°C 至 +60°C

存储温度范围：-40°C 至 +70°C

防护等级：IP20

外形尺寸：225mm x 29mm x 215mm

诊断功能：部分版本支持通过LED指示输出状态及故障 (如过载、短路)

主要特点和优势

提起 6ES5456-7LA11 的本事，那可真得好好夸夸。首先，它最牛的地方就是无触点、长寿命。机械继电器动作几十万次后触点就会磨损、烧蚀，需要更换;而 6ES5456-7LA11 作为固态开关，理论寿命可达上亿次操作!对于那些需要每分钟动作几十次的包装机、分拣线或注塑机，它是唯一的选择。这种超长耐久性极大地减少了维护成本和停机时间。

再一个，就是它那闪电般的响应速度和过零切换技术。机械继电器吸合释放需要十几毫秒，而 6ES5456-7LA11 可以在毫秒甚至微秒级完成动作，并且能在交流电压过零点时接通或断开，这大大减少了电磁干扰 (EMI) 和对电网的冲击，也保护了负载(特别是感性负载)免受浪涌损害。这种低干扰、高保护特性，让它在精密控制和敏感环境中备受青睐。

还有不得不提的是它的抗震防爆能力。因为没有机械运动部件，它完全不怕震动，也不会产生电火花。在石油化工、煤矿、粉尘环境等防爆区域，或者在振动剧烈的冲压设备、轨道交通车辆上，6ES5456-7LA11 是比机械继电器更安全、更可靠的选择。对于搞老系统的老师傅来说，6ES5456-7LA11 就像八个不知疲倦的忍者，动作快、无声响、不打火、寿命长，用实力诠释了什么叫“静如处子，动如脱兔”，在高频交流开关领域，它依然是不可替代的经典之选。
