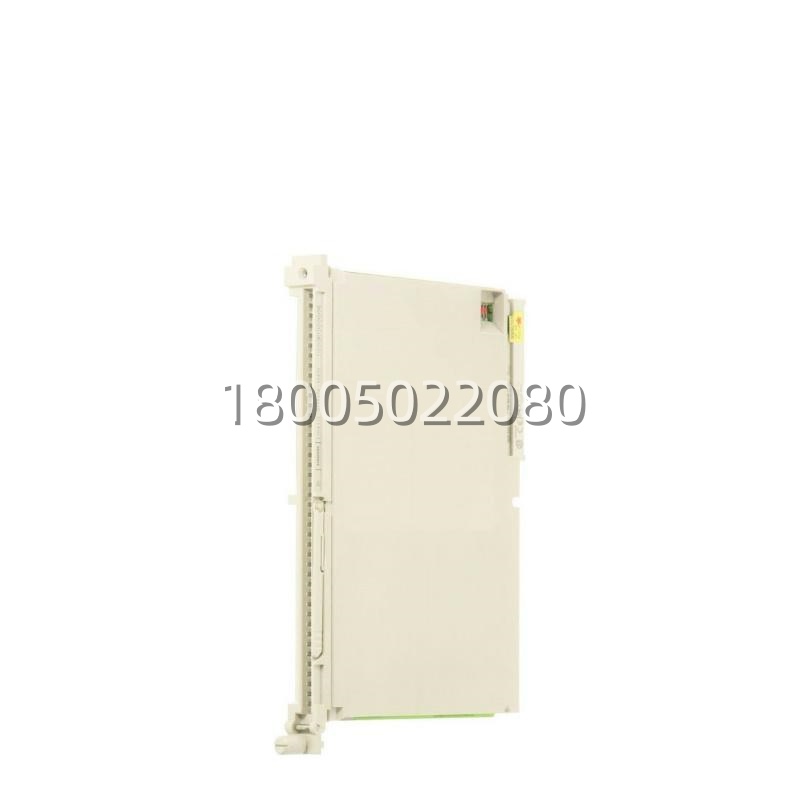

原装西门子 6ES5470-4UA12 浮点式模拟输出卡 S5-95U/100U/115U 高精度
原装西门子 6ES5470-4UA12 浮点式模拟输出卡 S5-95U/100U/115U 高精度 - 图片 2

原装西门子 6ES5470-4UA12 浮点式模拟输出卡 S5-95U/100U/115U 高精度

西门子 6ES5470-4UA12：这块 SIMATIC S5 系列的模拟量输出模块，那是您实现精准过程控制的“信号指挥官”！专为 S5-95U、S5-100U 和 S5-115U PLC 系统设计（注意：部分资料也提及可用于 S5-135U/155U 的特定配置，但主要面向中小型 S5 系统），提供 8 通道 的 电压或电流 模拟量输出。它支持 ±10 V 电压输出或 0/4 – 20 mA 电流输出（通过组态或硬件设置选择），分辨率高达 12 位（含符号位），能够将 PLC 内部的数字控制值精确转换为现场执行器（如调节阀、变频器、定位器）所需的连续模拟信号。模块采用浮点式设计（非接地参考），抗干扰能力强，具备断线检测和溢出报警功能，是化工、水处理、暖通空调等行业中实现 PID 闭环控制、流量调节、温度恒定等高级应用的理想选择！别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！
输出点数：8 点 (8 Channels)
输出信号类型：电压 (±10 V) 或 电流 (0/4 – 20 mA)，可组态
分辨率：12 位 + 符号位 (即 4096 级或更高精度)
适用机型：S5-95U, S5-100U, S5-115U (主要适用，具体需核对固件版本)
安装方式：直接插入 S5 机架槽位 (占用 1 个槽位)
功能特点：通道独立组态、短路保护、断线监测、上限/下限监控、数值保持功能
指示灯状态：SF (组故障), 通道状态指示 (视具体版本)

立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

6ES5470-4UA12 产品概述

在工业自动化这片江湖里，PLC 的逻辑运算再完美，如果不能转化为连续的物理量去驱动调节阀的开度、变频器的频率或加热器的功率，那控制效果必然大打折扣。普通的数字量输出只能做到“开”或“关”，而无法实现“开多大”或“开多快”。西门子 6ES5470-4UA12 就是 SIMATIC S5 系列中那个懂“分寸”的“指挥官”——专为 S5-95U/100U/115U 等中小型 PLC 设计的高精度模拟量输出模块。

这块 6ES5470-4UA12 的核心任务是将 CPU 计算出的数字控制值(如 PID 算法的输出)“翻译”成现场执行机构能听懂的连续模拟信号。它内部集成了高精度的 D/A 转换器、信号调理电路和保护机制，能够输出稳定的 ±10 V 电压信号或 0/4-20 mA 电流信号。其“浮点式”设计意味着输出回路与 PLC 背板逻辑地是隔离的(或通过特定方式参考)，这极大地提高了抗共模干扰能力，特别适合在电磁环境复杂或地电位不一致的场合使用。对于 S5-95U/100U/115U 这些经典中型 PLC 系统，6ES5470-4UA12 是构建过程控制系统、实现精细化调节的“神器”。手里备着它，就像是给您的控制系统装上了灵巧的“双手”，无论工艺要求如何细腻，都能精准执行，确保生产过程的平稳与高效。

6ES5470-4UA12 技术规格

产品型号：6ES5470-4UA12

制造商：西门子 (Siemens)

产品类型：模拟量输出模块 (Analog Output Module)

所属系列：SIMATIC S5 (主要适用于 S5-95U/100U/115U)

输出通道数：8 通道 (8 个独立的可组态输出)

输出信号类型：

电压输出: ±10 V DC (典型负载阻抗 > 10 kΩ)

电流输出: 0 – 20 mA 或 4 – 20 mA (典型负载阻抗 < 500 Ω @ 24V 供电，具体取决于供电电压和负载)

注：具体是电压还是电流模式，通常通过模块上的 DIP 开关设置或在 STEP 5 软件中进行参数化组态，部分版本可能支持每通道独立设置，部分为全模块统一设置，需查阅具体手册。

分辨率：12 位 + 符号位 (对于双极性电压输出) 或 12 位 (对于单极性电流输出)

电压分辨率：约 5 mV (±10V 范围 / 4096)

电流分辨率：约 5 μA (20mA 范围 / 4096)

转换时间：

建立时间 (Settling Time): 典型 < 1 ms (达到最终值的 99.5%)

所有 8 通道的总转换时间：取决于扫描和更新策略，通常很快

隔离方式：浮点式 (Floating) / 光电隔离

输出与背板/逻辑地之间隔离，耐压通常为 500 V AC 或更高

通道间可能隔离或分组隔离(需查具体手册，UA12 通常为通道间不隔离但整体浮地，或分组隔离)

诊断功能：

断线检测 (仅电流模式有效，检测负载开路)

短路保护 (电压模式检测输出短路)

超量程/欠量程报警 (当设定值超出允许范围时)

组故障指示 (SF 灯)

适用主机：S5-95U, S5-100U, S5-115U (兼容性最好)，部分配置下也可用于 S5-135U/155U (需确认具体机架和总线配置，通常 S5-135U/155U 更常用 464/482 等系列，但 470 系列在某些扩展机架中可用)

安装位置：S5 机架槽位 (Slot)，占用 1 个标准槽位

数据交换：通过 I/O 地址区与 CPU 交换数据 (每个通道占用 1 个字，即 2 个字节，16 位，其中高 12 位有效)

功耗：典型 3-5 W (由背板 5V 供电，负载电流/电压由外部电源或模块内部转换提供，电流输出通常需要外部 24V 供电给负载回路)

防护等级：IP20 (安装于控制柜内)

工作温度：0 °C 至 60 °C

存储温度：-25 °C 至 70 °C

尺寸：标准 S5 模块尺寸 (高度约 290mm, 宽度约 25mm)

指示灯：

SF (红色): 组故障 (如断线、短路、内部错误、组态错误)

可能无每通道独立指示灯，依靠 CPU 程序监控状态字

接线方式：通过前连接器 (Front Connector) 接线，需注意电压/电流模式的接线差异(电流模式需接通负载回路电源)

主要特点和优势

说到 6ES5470-4UA12 的优势，那得从它的“灵活”、“精准”和“稳健”内功讲起。作为西门子中型 PLC 系统中通用的模拟量输出组件，它最大的特点就是“多”、“准”和“稳”。

灵活的信号类型选择：这是 6ES5470-4UA12 的核心竞争力。一块模块即可支持电压和电流两种主流工业信号，用户可根据现场执行器的需求(如调节阀通常用 4-20mA，变频器速度给定常用 0-10V 或 ±10V)通过简单的硬件跳线或软件组态进行切换。这种灵活性大大减少了备件种类，降低了库存成本，也方便了系统改造和调试。

卓越的输出精度与稳定性：12 位的高分辨率确保了控制信号的细腻度，能够满足大多数过程控制对精度的要求(如 0.1% 的控制精度)。浮点式设计和良好的隔离性能，有效抑制了地环路干扰和共模噪声，保证了在长距离传输或恶劣电磁环境下信号的纯净度，避免了执行器的误动作或震荡。

完善的诊断与保护机制：具备实用的自诊断功能。在电流输出模式下，能检测到负载断线(开路)并报错，防止因阀门意外关闭导致的生产事故;在电压模式下，能检测输出短路。一旦出现故障，SF 灯亮起并通知 CPU，帮助维护人员快速定位问题。此外，模块在 CPU 停机或故障时，可选择保持最后输出值或输出预设的安全值(需在组态中设置)，保障工艺安全。

易于集成与维护：标准的 S5 模块设计，安装简便，与 S5-95U/100U/115U 系统无缝集成。通过 STEP 5 编程软件可方便地进行参数设置和地址分配。清晰的故障指示和标准化的接线端子，使得日常维护和故障排查变得简单高效。
