6ES5931-8MD11 技术规格
产品型号：6ES5931-8MD11
制造商：西门子 (SIEMENS)
产品类型：系统电源模块 (System Power Supply Module)
所属系列：SIMATIC S5 (专用于S5-135U, S5-155U, S5-155H)
输入电压：AC 120V/230V (自动切换或跳线选择，具体视版本，通常支持85-264V AC宽范围)
输入频率：47-63 Hz
输出电压：5V DC (精密稳压，用于背板总线及模块供电)
额定电流：20A (连续输出能力)
输出功率：100W
效率：> 85% (典型值)
保持时间：> 20ms (在输入断电后，输出维持时间，防止瞬间掉电复位)
保护功能：
过流保护 (OCP): 自动限流或关断
过压保护 (OVP): 防止高压损坏模块
过热保护 (OTP): 温度过高自动降额或关断
短路保护: 输出短路自动保护
冷却方式：自然对流冷却 (需保证机柜通风)
状态指示：LED指示灯 (绿色表示正常，红色/熄灭表示故障或无输入)
物理尺寸：标准S5-155U电源槽位尺寸 (通常占据机架左侧专用电源槽位，宽度约4-6个槽位当量)
安装方式：直接插入S5-135U/155U机架的专用电源插槽，通过背部母线取电或专用连接器
工作温度：0°C 至 +60°C (降额使用可达+70°C)
存储温度：-25°C 至 +70°C
防护等级：IP20
认证标准：UL, CE, CSA, VDE
重量：约 1.5kg – 2.0kg

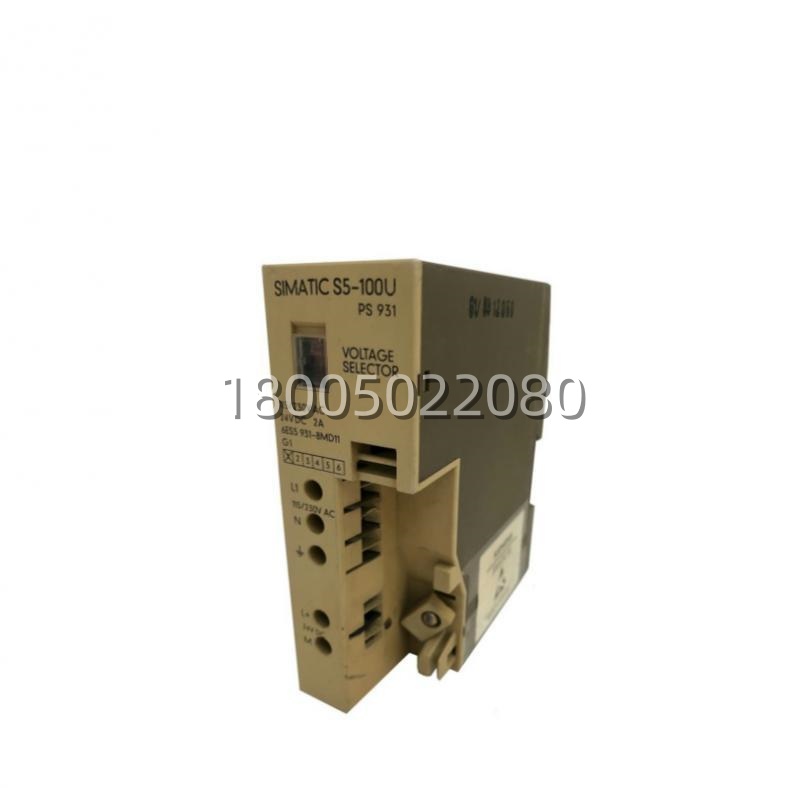

6ES5931-8MD11 产品概述
在大型工业自动化领域，S5-135U和S5-155U曾是当之无愧的王者，而 6ES5931-8MD11 则是赋予这些庞然大物生命的“能量源泉”。很多兄弟可能只关注CPU的强大算力，却忽略了这个默默提供动力的“幕后英雄”。老姜我得给您提个醒：在一个插满了CPU948、IM308、各种IO模块和通讯处理器的S5-155U满配机架中，总电流消耗轻松超过15A甚至接近20A。如果电源选小了或者质量不行，轻则系统频繁复位、通讯中断，重则烧毁背板、导致全厂停车。这时候，6ES5931-8MD11 就是您的救命稻草。
这块 6ES5931-8MD11 的核心价值在于它的“大功率”与“高稳定性”。它不是普通的5V电源，而是工业级的重型电源。它能持续输出20A的纯净直流电，即使在后端负载剧烈波动(如大量继电器同时吸合)的情况下，也能将电压波动控制在极小范围内(通常<50mV)，确保CPU和敏感电子元件不被电压尖峰干扰。此外，它具备完善的保护机制，当外部电网波动、内部短路或温度过高时，它能迅速切断输出或进入保护模式，防止故障扩大化，保护昂贵的PLC模块不受损害。
而且，6ES5931-8MD11 的设计充分考虑了工业现场的恶劣环境。宽范围的输入电压设计使其能适应全球各地的电网标准，甚至在电压不稳的偏远厂区也能正常工作。其坚固的金属外壳和优化的散热设计，使其能在高温、多尘的环境中长时间可靠运行。在很多运行了二三十年的世界级大工厂，6ES5931-8MD11 依然稳稳地插在机架里，源源不断地输送着动力。它是构建超大规模、高负载、高可靠性控制系统的能源基石，缺了它，S5-155U就是一堆废铁。
主要特点和优势
咱们来深扒一下 6ES5931-8MD11 到底强在哪。首先，最硬核的就是它的“20A超大电流”能力。这是普通S5电源(如10A版本)无法比拟的。随着系统规模扩大，智能IO模块、通讯模块、定位模块等高功耗组件越来越多，对背板电流的需求急剧增加。6ES5931-8MD11 提供的20A冗余容量，让您在规划系统时无需精打细算每个模块的毫安数，大胆配置，无需担心电源瓶颈。这种 power headroom (功率余量) 是系统稳定运行的第一道防线。
其次，卓越的稳压性能是它的另一大杀器。工业电网充满了谐波、浪涌和电压跌落。6ES5931-8MD11 采用先进的开关电源技术和二次稳压电路，能有效隔离输入端的干扰，输出纹波极低的5V直流电。这种 clean power (纯净电源) 对于防止CPU逻辑错误、通讯数据包丢失、模拟量读数跳动至关重要。特别是在高精度控制和高速通讯场合，电源质量直接决定了控制品质。
再者，全面的自我保护功能是它的隐形盾牌。6ES5931-8MD11 内置了过流、过压、过热和短路多重保护。一旦检测到异常，它会立即动作，要么限流维持，要么关断输出，绝不会像劣质电源那样“硬扛”直到冒烟起火。这种 safety mechanism (安全机制) 不仅保护了电源自身，更保护了后端价值连城的CPU和IO模块，避免了“一颗老鼠屎坏了一锅粥”的悲剧。
最后，便捷的状态诊断。模块前面板配有清晰的LED指示灯，绿色常亮表示工作正常，红色或熄灭则提示故障(如输入缺失、过载、过热)。维护人员只需一眼就能判断电源状态，大大缩短了故障排查时间。这种 visibility (可视性) 对于快速恢复生产至关重要。
