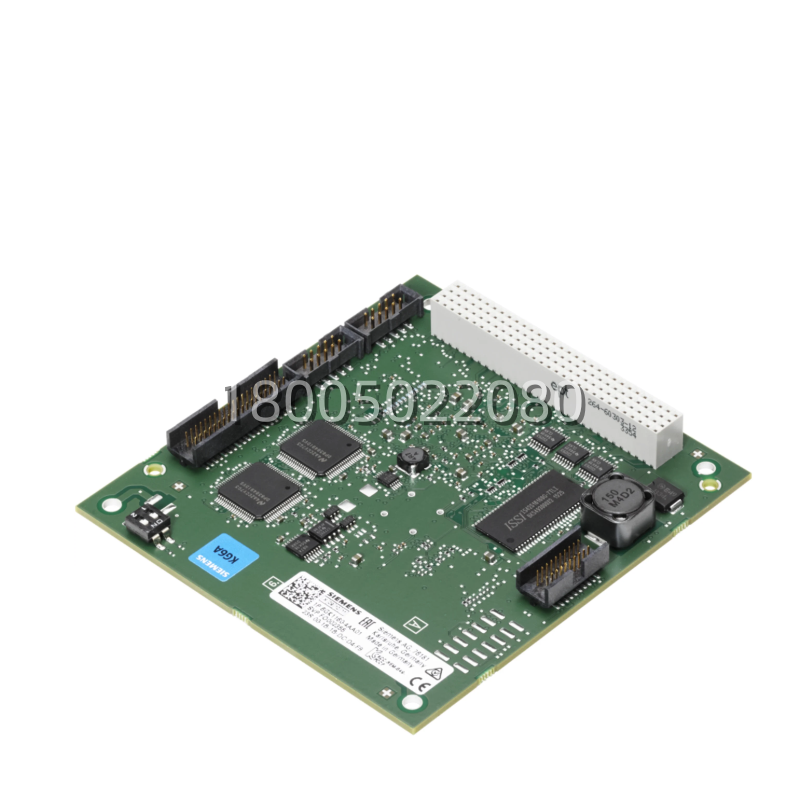

原装西门子 6GK1160-4AA01 PC/104 Plus 工业网卡现货

描述

6GK1160-4AA01 产品概述

在工业4.0和嵌入式控制飞速发展的今天，如何让普通的工控机变成强大的PROFINET主站?今天给大伙儿介绍的这位“隐形冠军”，就是西门子SIMATIC NET家族里的 6GK1160-4AA01.也就是著名的CP1604通信处理器。这可不是张普通的网卡，它是专门为PC/104 Plus嵌入式计算机设计的智能通讯卡，内置了西门子自家的ERTEC 400专用ASIC芯片。这意味着什么?意味着它能硬件级地处理PROFINET实时协议，把繁重的通讯任务从CPU身上卸下来，让系统跑得更快、更稳。

很多搞嵌入式开发的兄弟都有过这种头疼事：用普通以太网卡跑PROFINET，实时性差，抖动大，稍微有点干扰就掉站，调试起来想砸键盘。而 西门子 6GK1160-4AA01 一上场，这些问题统统靠边站。它集成了4端口的实时交换机功能，可以直接构建线型、星型等拓扑结构，无需额外购买外部交换机。作为 6GK1160-4AA01 的核心价值，它不仅支持PROFINET IO控制器功能，还能作为智能从站使用，配合NCM PC软件和DK-16XX开发套件，能轻松实现复杂的分布式控制逻辑。用了 6GK1160-4AA01.你的嵌入式系统瞬间拥有西门子PLC级别的通讯性能，心里那叫一个踏实。

6GK1160-4AA01 技术规格

产品型号：6GK1160-4AA01

制造商：Siemens (西门子)

产品类型：通信处理器 CP1604 (Communication Processor)

所属系列：SIMATIC NET PC

硬件接口：PC/104 Plus (32位, 33/66 MHz)

供电电压：3.3V 或 5V (通用键控)

集成芯片：ERTEC 400 (Enhanced Real-time Ethernet Controller)

通讯协议：PROFINET IO (Real-time & Isochronous Real-time), TCP/IP, UDP, SNMP

端口数量：4 x RJ45 (集成实时交换机)

传输速率：10/100 Mbps (自适应)

交换功能：支持线型、星型、树型拓扑，硬件级数据转发

软件支持：NCM PC, STEP 7 (TIA Portal可选配), DK-16XX PN IO Developer Kit

操作系统支持：Windows (XP/7/10 IoT), Linux (需特定驱动支持)

工作环境温度：0°C 到 +60°C (视具体工控机环境而定)

存储温度：-40°C 到 +70°C

相对湿度：5% 到 95% (无冷凝)

安装方式：堆叠式插入 (PC/104 Plus Stackable)

防护等级：取决于宿主工控机机箱

尺寸标准：符合PC/104 Plus规范 (约 90mm x 96mm)

生命周期状态：已发布逐步淘汰公告 (End of Product Lifecycle)，建议咨询后续替代型号

主要特点和优势

说起 西门子 6GK1160-4AA01 的优势，那真是三天三夜也聊不完，但咱挑最核心的讲。首先，这玩意儿最大的卖点就是“硬”。它不是靠软件模拟PROFINET，而是靠板载的ERTEC 400芯片硬件处理协议栈。这种硬件加速 (Hardware Acceleration) 带来了极低的通讯延迟和极高的确定性，循环周期可以轻松达到亚毫秒级，完全满足运动控制等苛刻应用的需求。普通软实时方案在它面前简直就是小儿科。

再一个，就是它的“省”。 6FC5103-0AB03-0AA3 (此处应为6GK1160-4AA01.笔误修正) 自带4端口交换机，这意味着你不需要再额外购买和安装外部交换机，直接用它就能串联多个IO设备或驱动器。这不仅节省了硬件成本，还减少了布线复杂度和故障点。对于空间寸土寸金的嵌入式工控机内部来说，这种高度集成 (High Integration) 的设计简直是救星。

还有，它的开发便利性也是一绝。配合西门子的 DK-16XX PN IO 开发套件，工程师可以快速配置网络、诊断状态，甚至自定义PROFINET设备描述文件 (GSD)。它完美融入TIA Portal生态，组态过程和在PLC上一样简单直观。总的来说， 6GK1160-4AA01 就是把高性能、高集成和易用性揉在了一起，专为那些想把PC变成顶级PROFINET主站的极客们准备的。

应用领域

西门子 6GK1160-4AA01 的应用场景那叫一个广，只要是那种对空间有要求、对实时性有追求的 places，基本都能瞧见它的身影。在高端半导体制造设备 (Semiconductor Manufacturing Equipment) 里，空间紧凑且对同步精度要求极高， 6GK1160-4AA01 插在工控机里，直接控制几十个伺服轴和传感器，确保晶圆传输的毫厘不差。包装机械 (Packaging Machinery) 更是它的主场，那些高速飞剪、追标应用，需要毫秒级的响应速度，普通网卡根本跟不上节奏，只有 6GK1160-4AA01 这种硬实时卡才能稳住场面。

还有电力自动化、轨道交通信号系统这些关键基础设施领域。比如在变电站的智能终端单元中，利用 6GK1160-4AA01 构建冗余的PROFINET网络，实时采集保护装置的數據，确保电网安全。它也常被用于特种机器人控制器、AGV小车的主控单元中，作为核心通讯模块，负责与底盘驱动、激光雷达等子系统进行高速数据交换。总之，只要你面临嵌入式环境、高实时性要求或者紧凑型设计这三个需求， 6GK1160-4AA01 就是那个能帮你打通任督二脉的利器，让PC控制变得像PLC一样可靠。
