原装ABB 5SGX1060H0003 集成门极换流晶闸管驱动控制单元现货

描述

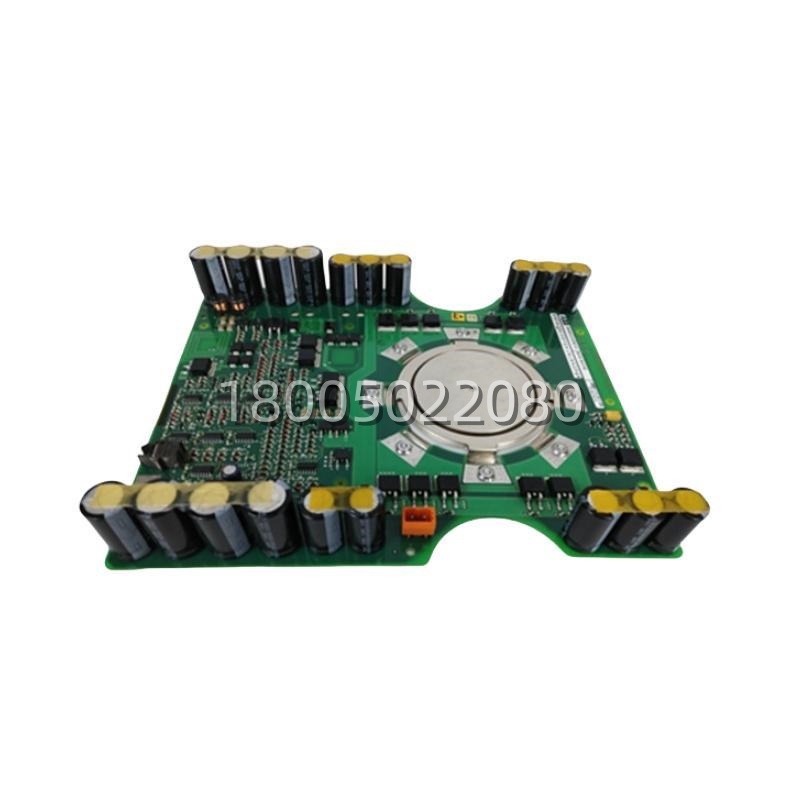

5SGX1060H0003 产品概述

在工业自动化和电力电子的深水区，要是没点真家伙，那可真是要栽跟头的。今天咱聊的这位狠角色，就是ABB旗下的5SGX1060H0003.这可不是普通的电路板，它是基于IGCT(集成门极换流晶闸管)技术打造的功率核心模块，物料号常对应3BHE024415R0101.在那些动辄几千伏、几百安培的中高压变频系统里，5SGX1060H0003就是绝对的心脏，负责把电能精准地“切”成设备需要的样子。

很多兄弟可能还停留在IGBT或者老式GTO的认知里，但5SGX1060H0003代表的IGCT技术，那是把两者的优点全给“吃”透了。它既有IGBT那种指哪打哪的快速开关能力，又有GTO那种能扛得住高压大电流的硬核身板。在ABB的ACS 6000、ACS 1000这些高端变频器家族里，5SGX1060H0003往往是不可或缺的关键备件。你要是搞风电变流、船舶推进或者大型轧钢机传动，手里没几块5SGX1060H0003备着，心里估计都得犯嘀咕。这玩意儿，就是工业界里的硬通货，稳得很!

5SGX1060H0003 技术规格

产品型号：5SGX1060H0003

制造商：ABB (瑞士)

产品类型：IGCT功率模块 / 晶闸管控制单元

关联料号：3BHE024415R0101

阻断电压 (VDRM)：4500 V

通态平均电流 (ITAV)：1060 A

峰值通态电流 (ITGM)：2000 A

门极驱动方式：集成硬驱动 (Hard Drive)

封装形式：压接式 (Press-Pack)

工作结温 (Tvj max)：125 °C

存储温度范围：-40 °C ~ +125 °C

绝缘等级：Class H

冷却要求：强制水冷或高密度风冷

安装方式：串联堆叠或模块化安装

认证标准：UL, CE, IEC 60747-6

主要特点和优势

说到5SGX1060H0003的优势，那真得好好掰扯掰扯。首先，它最大的亮点就是那个“无缓冲电路”(Snubber-less)设计。传统的GTO器件开关时还得外挂一堆电容电阻来吸收尖峰电压，麻烦不说，体积还大，故障率也高。5SGX1060H0003直接把这部分给省了，这不仅让系统结构更紧凑，还大大减少了外围元件失效的风险，可靠性直接上了一个台阶。对于咱们搞维护的兄弟来说，这意味着少了一个头疼的故障点，系统运行更省心。

再一个，就是它的开关特性。IGCT技术让5SGX1060H0003在关断时速度极快，而且电流拖尾现象几乎消失。这意味着什么?意味着开关损耗(Switching Loss)大幅降低!在兆瓦级的传动系统里，哪怕效率提升个零点几个百分点，一年下来省的电费都是天文数字。而且，低损耗意味着发热少，对散热系统的要求相对降低，整个功率密度(Power Density)就上去了。这对于像风力发电(Wind Power Generation)这种对空间和重量极其敏感的应用场景来说，简直就是救命稻草。

还有不得不提的就是它的失效模式。普通半导体器件坏了往往是短路，一烧烧一串，连带着炸机。5SGX1060H0003采用了特殊的压接技术和结构设计，失效时倾向于开路模式(Open Circuit Failure)。这在多电平拓扑结构里太重要了，一个模块挂了，系统还能降级运行或者安全停机，不至于造成灾难性的生产事故。这种“Fail-Safe”的设计理念，体现了ABB在高压直流输电(HVDC)和大型工业传动领域几十年的功力。

最后，5SGX1060H0003的驱动电路是高度集成的。它不需要复杂的外部驱动板，门极信号直接由模块内部处理，抗干扰能力极强。在电磁环境(EMC)恶劣的工厂里，这一点至关重要，能有效防止误触发导致的设备跳闸。总的来说，无论是从能效、可靠性还是维护便利性来看，5SGX1060H0003都是当前中高压功率半导体领域的佼佼者，绝对是您构建高可用性自动化系统的得力助手。

The 5SGX1060H0003 stands as a pinnacle in high-power semiconductor technology, specifically engineered for the rigorous demands of medium and high-voltage industrial applications. Unlike conventional devices, this Integrated Gate-Commutated Thyristor (IGCT) module delivers exceptional performance through its unique snubber-less design, which significantly reduces system complexity and enhances overall reliability. Its ability to operate at blocking voltages up to 4500V with high current handling capabilities makes it the backbone of modern Adjustable Speed Drives (ASD) and Flexible AC Transmission Systems (FACTS).

One of the standout features of the 5SGX1060H0003 is its superior switching characteristic. By eliminating the current tail during turn-off, it achieves minimal switching losses, thereby maximizing energy efficiency in megawatt-scale operations. This is critical for industries aiming to reduce their carbon footprint and operational costs. Furthermore, the press-pack packaging ensures excellent thermal cycling capability and a safe failure mode, typically resulting in an open circuit rather than a catastrophic short. This attribute is vital for maintaining system availability in mission-critical environments like offshore wind farms or marine propulsion systems where downtime is not an option.

Moreover, the integrated gate drive unit simplifies the control architecture, providing robust immunity against electromagnetic interference. This ensures stable operation even in the harshest electrical environments. Whether you are upgrading an existing drive system or designing a new power conversion solution, the 5SGX1060H0003 offers a blend of high power density, low maintenance requirements, and long-term durability that few other components can match. It is, without doubt, a strategic choice for engineers demanding the highest standards in power electronics.

应用领域

5SGX1060H0003这玩意儿，应用场景那叫一个广泛，基本上只要是跟“大功率”、“高电压”沾边的地方，都能见到它的身影。先说最火的风力发电吧，现在的风机越做越大，尤其是海上风电，那变流器(Converter)里的核心功率器件，非5SGX1060H0003莫属。它能扛得住电网波动带来的冲击，保证风机源源不断地送出清洁电力。

再看船舶行业，现在的豪华邮轮、LNG运输船，很多都用了电力推进系统。这系统里的大功率变频器，靠的就是5SGX1060H0003来驱动螺旋桨电机。船上空间金贵，环境又潮湿盐雾重，5SGX1060H0003这种高防护、高密度的模块，正好派上大用场。还有冶金行业的轧钢机，那可是真正的“电老虎”，启动瞬间电流巨大，只有5SGX1060H0003这种级别的IGCT才能稳稳hold住，保证轧制精度和生产效率。

另外，在电力传输领域，比如高压直流输电(HVDC)的换流站，或者是工厂里的大型无功补偿装置(SVC/STATCOM)，5SGX1060H0003也是常客。它能快速调节电网的电压和无功功率，维持电网稳定。甚至在一些大型的石油天然气管道压缩机站上，用来驱动压缩机的变频调速系统，也离不开它。总之，只要是需要精确控制兆瓦级电能的场合，5SGX1060H0003就是那个幕后英雄，默默守护着生产线的平稳运行。
