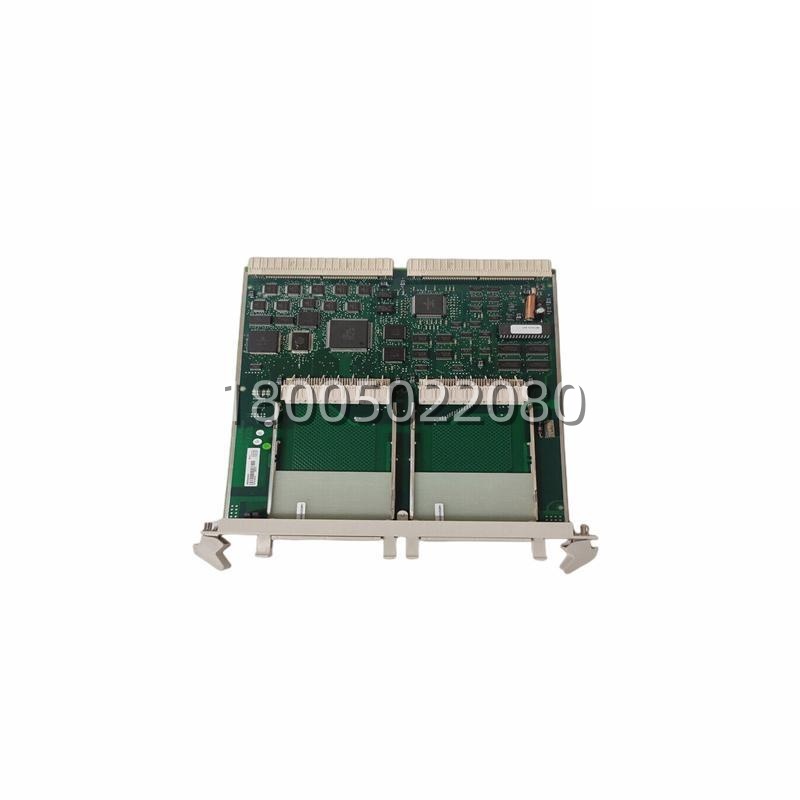

原装ABB SC510子模块载板：构建灵活分布式I/O站的核心骨架单元
原装ABB SC510子模块载板：构建灵活分布式I/O站的核心骨架单元 - 图片 2

原装ABB SC510子模块载板：构建灵活分布式I/O站的核心骨架单元

ABB SC510子模块载板，是构建ABB S800系列高性能分布式I/O站的“基石”和“母港”！它本身不处理信号，但为各类功能子模块（如DI/DO, AI/AO, 通信）提供坚固的机械安装、稳定的电源分配和高速的内部通信背板。您可以将它想象成一个“乐高底板”，而各种功能的I/O子模块就是上面的“积木块”。有了它，才能快速、灵活地搭建出适应任何现场需求的远程I/O站。
物理尺寸：标准安装宽度（如多个HP单位）
安装方式：标准DIN导轨或面板安装
可插模块数：通常支持安装1个通信接口模块和多个I/O子模块
电源接口：24V DC输入，为载板及所有子模块供电
内部总线：专用并行总线，用于模块间高速数据交换
立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

ABB_SC510_SUBMODULE_CARRIER 产品概述
在现代分布式控制系统（DCS）和大型可编程逻辑控制器（PLC）系统中，将输入/输出（I/O）点分散到靠近现场设备的远程站，已成为标准做法。这能减少布线成本、提高抗干扰性并简化调试。而ABB的S800系列I/O，正是这一领域的佼佼者。ABB_SC510_SUBMODULE_CARRIER，则是S800系列I/O远程站中最基础、也最核心的物理构件——子模块安装载板。
您可以把它理解为一个高度专业化的“主板”或“背板”。它的核心价值在于提供了标准化的机械、电气和通信接口。在机械上，它通过卡扣或螺丝，为后续所有模块提供稳固的安装基座。在电气上，它将来自外部的24V直流电源进行滤波和分配，通过内部连接器，为插在上面的每一个子模块提供稳定、隔离的工作电源。最关键的是在通信上，ABB SC510​ 载板内部集成了高速的并行数据总线，这块“主板”负责在位于其最左侧的“大脑”——通信接口模块（如支持PROFIBUS DP的CI871，或支持以太网的EI813）——与右侧的一系列“手脚”——I/O功能子模块（如数字量输入DI801，模拟量输出AO810等）——之间，建立起一条确定、高速的数据通道。所有现场信号的采集和输出命令的发送，都通过这块载板内部的“高速公路”进行交换。因此，虽然SC510​ 本身不直接处理任何I/O信号，但整个I/O站的稳定性、扩展性和模块化程度，都建立在它的可靠设计与制造质量之上。
