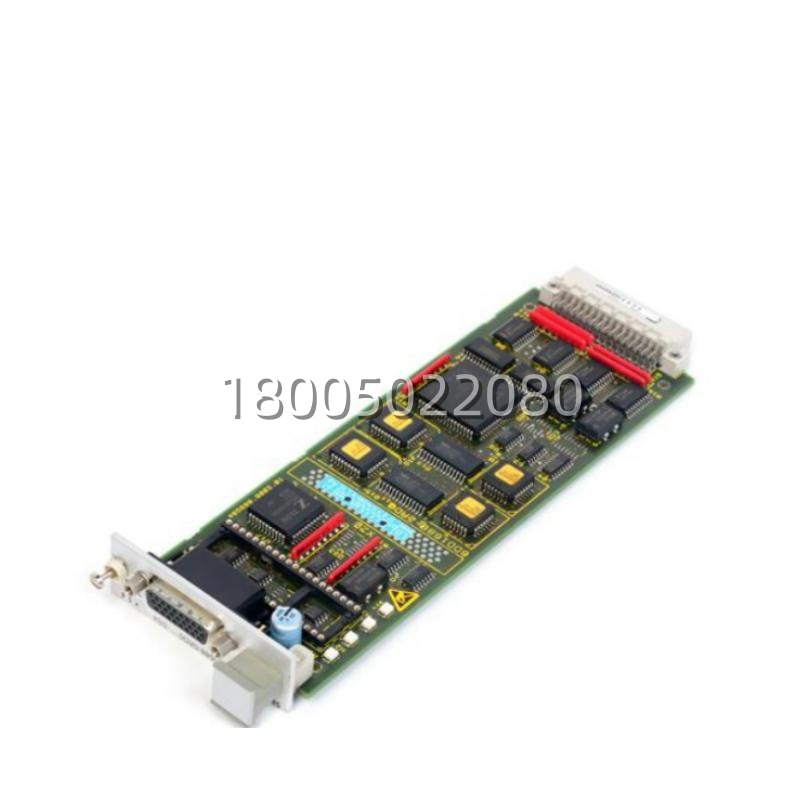

原装Siemens 6DD1688-0AE2：SIMADYN D系统高速现场总线通信核心组件

描述

6DD1688-0AE2 产品概述

在现代大型工业自动化系统中，高端的过程控制器(如SIMADYN D)需要与大量的现场设备进行“对话”，而 Siemens 6DD1688-0AE2 就是这场对话中的“首席翻译官”和“交通指挥”。这款模块通常被称为 SS51 通信子模块，是SIMADYN D系统中用于构建 PROFIBUS-DP 网络的核心组件。它作为一个高性能的 DP主站（Class 1 Master），能够主动轮询和管理网络上的所有从站设备，包括远程I/O模块、直流/交流传动装置、阀门定位器、传感器等。

对于搞重工、搞大型连续生产线的兄弟来说，6DD1688-0AE2 简直就是维持生产线“神经网络”通畅的“大动脉”。在热连轧、冷轧、造纸机等复杂应用中，成百上千个信号需要在控制器和现场设备之间实时交换。6DD1688-0AE2 凭借其极高的处理能力和稳定的通信机制，确保了速度给定、电流反馈、故障代码等关键数据能在毫秒级甚至微秒级的时间内准确传输。它不仅支持标准的循环数据交换(DP-V0)，还支持非循环的参数读写和报警处理(DP-V1)，使得工程师可以在线修改设备参数、诊断故障，而无需停机。这种强大的互联能力，极大地简化了系统布线，降低了成本，同时提升了系统的灵活性和可维护性。手里有了这块 6DD1688-0AE2.你的SIMADYN D系统就能轻松驾驭庞大的现场设备群，让整条生产线如臂使指，运转自如!

6DD1688-0AE2 技术规格

产品型号：6DD1688-0AE2 (对应功能模块：SS51)

制造商：Siemens AG

产品类型：SIMADYN D通信子模块 (Communication Submodule for PROFIBUS-DP)

适用系统：SIMADYN D (CS7. CC7. CS12等机架), SIMATIC TDC (部分兼容)

通信协议：PROFIBUS-DP (符合 EN 50170 / IEC 61158-2)

主站类型：DP主站 Class 1 (可管理多个从站)

物理接口：9针 Sub-D 母头连接器 (RS-485 差分信号)

传输介质：屏蔽双绞线 (Profibus电缆)

传输速率：自适应 9.6 kbps, 19.2 kbps, …, 1.5 Mbps, 3 Mbps, 6 Mbps, 12 Mbps

最大站地址：126 (理论上，实际受限于扫描周期和硬件性能)

最大从站数量：取决于具体配置和循环数据量，通常支持数十个从站

供电电压：5 V DC (由SIMADYN D背板提供)

功耗：典型值 3.5 W – 4.5 W

工作温度范围：0 °C 至 +60 °C

存储温度范围：-25 °C 至 +70 °C

相对湿度：5% 至 95% (无冷凝)

防护等级：IP20 (安装于控制柜内)

认证标准：CE, UL, CSA, GL

诊断功能：LED状态指示 (Bus Fault, Run, Stop)，支持STEP 7诊断缓冲区

主要特点和优势

说起 Siemens 6DD1688-0AE2 的本事，那可真不是盖的，绝对是现场总线领域的“通信大师”。首先，它的“高速度”和“强兼容性”是其核心竞争力。支持最高12 Mbps的传输速率，意味着海量的过程数据可以在极短的时间内完成刷新，满足高精度闭环控制对实时性的苛刻要求。同时，作为标准的PROFIBUS-DP主站，它能与市面上绝大多数符合DP协议的第三方设备无缝对接，无论是西门子的SINAMICS驱动器，还是其他品牌的仪表阀门，都能轻松纳入SIMADYN D的统一管理之下。这种广泛的兼容性(Broad Compatibility)让用户在选型和系统集成时拥有极大的自由度。

其次，功能的丰富性也是 6DD1688-0AE2 的一大亮点。除了基本的循环数据交换，它还全面支持 DP-V1 功能。这意味着工程师可以在系统运行时，通过编程或非循环服务读取从站的详细诊断信息、修改设备参数、甚至进行固件更新，而无需中断生产过程。这对于需要频繁调整工艺参数或进行预防性维护的大型产线来说，简直是神器。这种智能化运维(Intelligent Maintenance)能力，大幅缩短了故障排查时间，提高了设备的可用率。

再者，这款模块的稳定性也是一绝。工业现场电磁环境复杂，干扰源众多。6DD1688-0AE2 采用了高品质的RS-485收发器和完善的电气隔离设计，具备极强的抗干扰能力。内置的看门狗功能和总线短路保护机制，确保了即使在网络出现异常(如断线、短路)时，也不会导致CPU停机或系统崩溃，而是进入安全状态并报错，方便快速定位问题。这种高可靠性(High Reliability)对于追求连续生产的工厂来说，意味着更少的意外停机和更高的经济效益。

最后，不得不提的是它的易用性和诊断功能。模块面板上清晰的LED指示灯，能实时显示总线运行状态、故障类型(如断线、从站无响应等)。结合西门子STEP 7编程软件中的诊断工具，用户可以直观地查看网络拓扑、从站状态和详细的错误代码，就像拥有了“透视眼”一样，让复杂的网络维护变得简单透明。这种便捷的诊断特性(Easy Diagnostics)，让工程师在面对庞大的网络系统时也能游刃有余，迅速解决问题。
