描述

6ES7416-3XL04-0AB0 技术规格

产品型号：6ES7416-3XL04-0AB0

制造商：西门子 (SIEMENS)

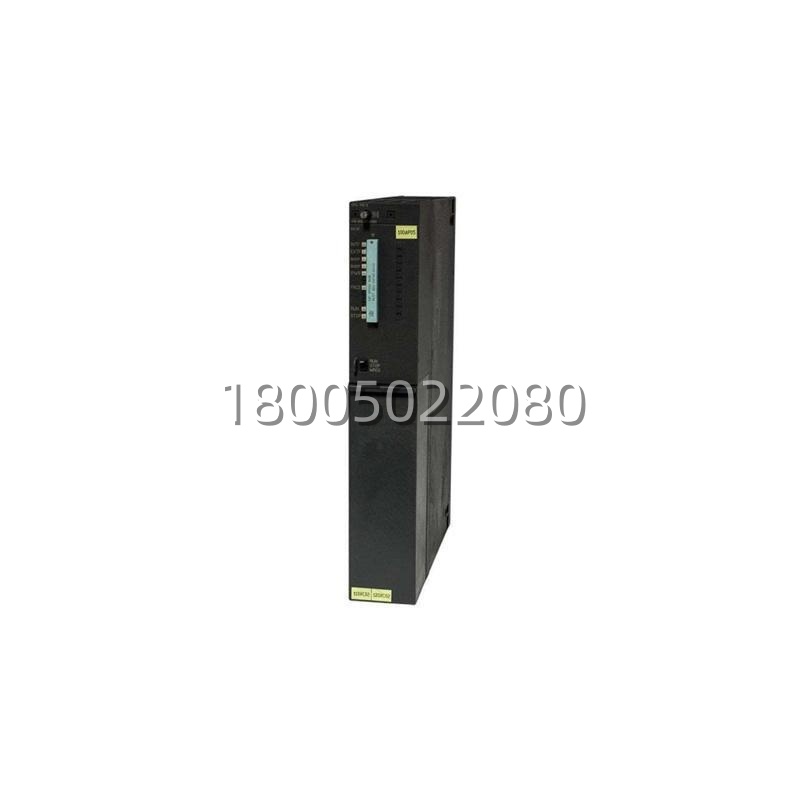

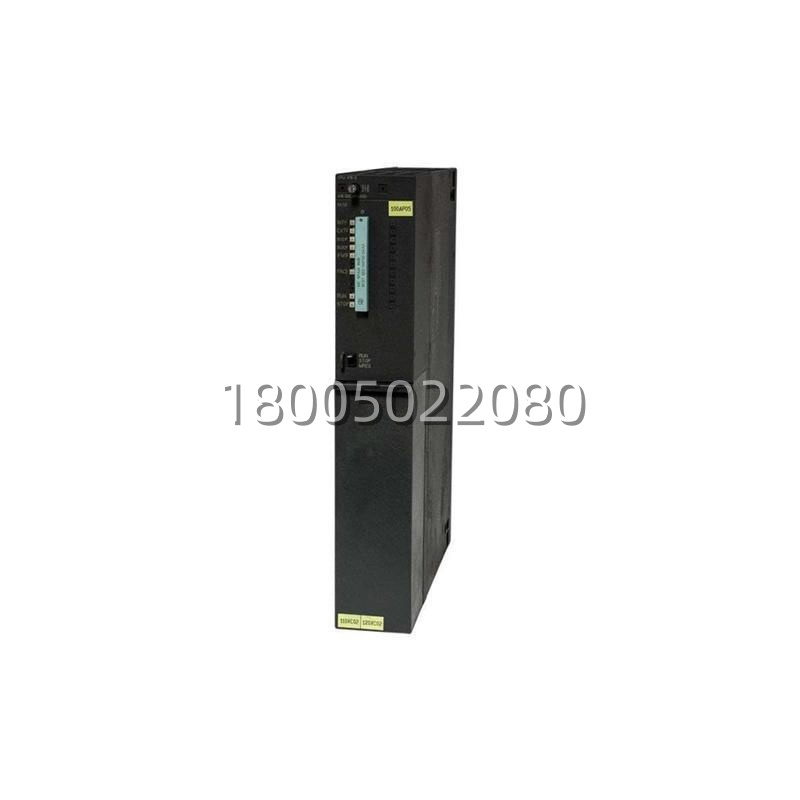

产品名称：CPU 416-3 DP

所属系列：SIMATIC S7-400

工作存储器 (Work Memory)：

总量：5.6 MB

代码区：2.8 MB

数据区：2.8 MB

负载存储器 (Load Memory)：可插拔微存储卡 (MMC)，最大支持 64 MB (推荐16MB-64MB)

执行时间 (典型值)：

位指令：0.03 ms/kAW

字指令：0.06 ms/kAW

浮点运算：0.3 ms/kAW

通信接口：

接口1 (X1)：MPI/DP 组合接口，速率 12 Mbit/s，支持MPI协议及PROFIBUS DP主/从站

接口2 (X2)：独立 PROFIBUS DP 接口，速率 9.6 kbit/s – 12 Mbit/s，仅支持DP主/从站

接口3 (X3)：独立 PROFIBUS DP 接口，速率 9.6 kbit/s – 12 Mbit/s，仅支持DP主/从站

插槽 (X4)：IFM (Interface Module) 插槽，可插入CP443-5 Ext等扩展模块

I/O地址空间：

数字量 (DI/DO)：最大 64 KB (各64 KB)

模拟量 (AI/AO)：最大 16 KB (各16 KB)

位存储器 (M)：8 KB

定时器/计数器：各2048个

块数量：

OB/FB/FC/SDB：数量不限 (受存储容量限制)

DB：最大 1024个

工作环境温度：0°C 至 +60°C (垂直安装)

存储温度：-40°C 至 +70°C

防护等级：IP20

尺寸 (宽x高x深)：50mm x 290mm x 230mm (近似值，含连接器)

重量：约 0.9 kg

固件版本：V4.0 (出厂默认，部分后期生产批次可能更高，但硬件架构不变)

6ES7416-3XL04-0AB0 产品概述

在工业自动化发展的长河中，西门子S7-400系列无疑是大型PLC的里程碑，而 6ES7416-3XL04-0AB0(CPU 416-3 DP)则是这一系列中性能卓越、应用广泛的高端主力军。它诞生于S7-400的黄金时代，凭借强大的处理能力、丰富的通信接口和极高的稳定性，迅速占据了石油化工、汽车制造、电力能源、冶金造纸等众多大型领域的控制中心位置。

6ES7416-3XL04-0AB0 的核心优势在于其“强悍性能”与“灵活扩展”。对于需要处理数万I/O点、运行复杂PID回路、先进控制算法(APC)或大量数据处理的大型项目来说，它是完美的选择。5.6MB的工作内存足以容纳庞大的程序和数据，0.03ms/kAW的处理速度保证了极快的响应。更重要的是，它配备了三个板载通信接口：X1口(MPI/DP)、X2口(DP)和X3口(DP)，这意味着它可以同时连接三个独立的PROFIBUS子网，极大地分散了通信负荷，提升了系统整体效率。此外，它还独有的IFM插槽，允许用户插入额外的通信处理器(如CP443-5 Ext用于扩展DP，或早期以太网模块)，进一步增强了系统的 connectivity。

尽管随着S7-1500系列的崛起，6ES7416-3XL04-0AB0 已逐步进入生命周期后期，但在全球范围内，仍有数以万计的大型产线依靠它日夜运转。对于维护这些老系统的工程师而言，这块CPU不仅是备件，更是保障生产连续性的关键。其经典的架构和广泛的兼容性，使其成为学习大型PLC系统集成和复杂网络拓扑的绝佳教具。对于正在寻找高性价比二手/翻新设备用于非关键场合，或者需要替换故障旧件的用户来说，6ES7416-3XL04-0AB0 依然是市场上的热门货。

主要特点和优势

咱们干大工程的，选CPU就得选“性能强劲、接口丰富、扩展性强”的。6ES7416-3XL04-0AB0 之所以能成为一代经典，凭的就是这几招。首先，它的“三接口+IFM插槽”设计太霸道了。很多同级别的PLC只有一个或两个通信口，面对庞大的现场设备往往捉襟见肘。6ES7416-3XL04-0AB0 直接给你三个板载DP口，外加一个可扩展插槽，相当于自带四个通信通道。你可以将不同的工艺段、不同的车间甚至不同的工厂区域分别挂在不同的DP口上，实现真正的网络分流，互不干扰，通信效率极高。

其次，它的“超大内存与极速处理”黄金组合。5.6MB内存对于大型项目来说简直是“海量容器”。无论是复杂的顺控程序、大量的历史数据存储，还是复杂的数学运算，它都能轻松容纳。0.03ms/kAW的速度，处理几万个点的逻辑扫描周期依然能保持在几十毫秒以内，完全满足高精度过程控制和高速离散制造的需求。无论是大型炼化装置的复杂联锁，还是汽车焊装线的快速节拍，它都能游刃有余。

再一个，就是它的“生态兼容性”极强。作为S7-400家族的高端成员，6ES7416-3XL04-0AB0 可以无缝兼容所有的S7-400信号模块(SM)、功能模块(FM)和通信模块(CP)。你可以随意搭配各种高级模块，构建出功能极其强大的控制系统。而且，它对STEP 7 V5.x软件的支持非常成熟，网上资料多、案例多、高手多，遇到问题随便一搜就能找到解决方案，调试和维护都非常方便。
