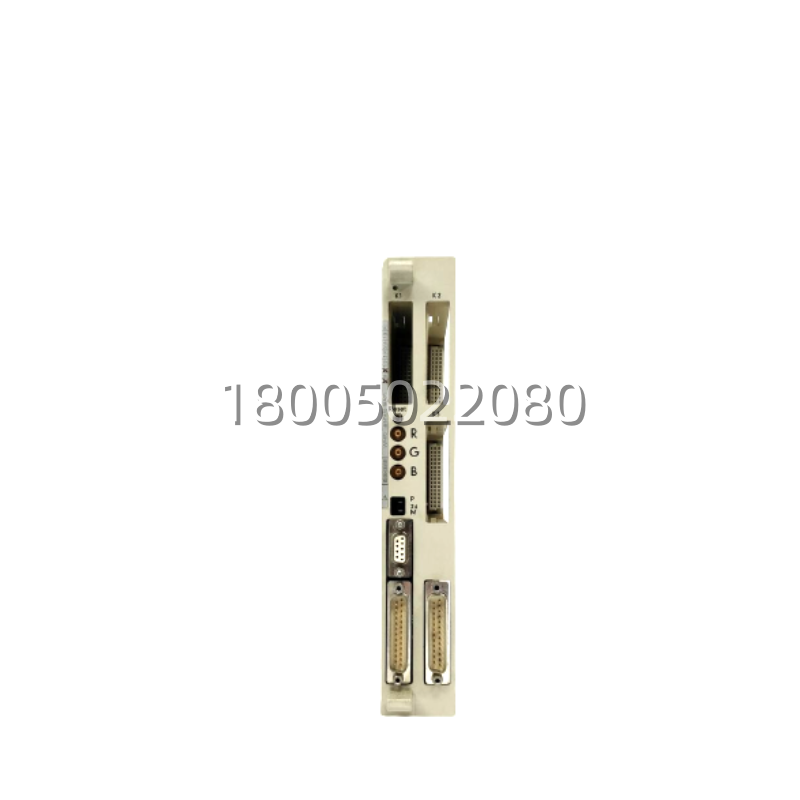

西门子 6FM1470-3BA21 产品概述
在搞大型流程工业(如石化、电力、水处理)的老兄弟圈子里，谁不知道西门子SIMATIC S5系统的传奇稳定性?很多运行了二三十年的装置至今仍在服役。而今天要聊的这块 西门子 6FM1470-3BA21 WF470显示模块，那可是S5高端系统(特别是S5-155H冗余系统)中实现高级人机交互的核心部件。这可不是一个简单的显卡，它是西门子专门为S5系统开发的功能模块(Function Module)，旨在将强大的PLC数据处理能力转化为直观的彩色图形界面。在很多老式中央控制室里，你都能见到基于 6FM1470-3BA21 构建的操作站身影。它的主要任务就是实时从PLC CPU读取数据，渲染出复杂的工艺流程图、动态趋势曲线、报警列表，并支持操作员通过键盘或鼠标进行干预控制。
对于搞电气维护和仪表调试的兄弟来说，手里有块靠谱的 6FM1470-3BA21.心里就踏实。毕竟，对于这些“古董”级但至关重要的控制系统，一旦显示模块故障，操作员就成了“瞎子”，无法监控现场状态，风险极大。且由于S5系统已停产多年，备件稀缺，找到一块功能完好的显示模块尤为珍贵。这块WF470模块的设计充分考虑了长期运行的可靠性，内置了专用的图形处理器和显存，能够流畅处理大量动态数据刷新。它不仅仅是一个视频信号发生器，更是一个集成了通讯处理、数据缓冲和图形加速的智能节点。无论是应对复杂的动画效果，还是抵抗控制室内的电磁干扰， 6FM1470-3BA21 都表现得相当从容。可以说，它是连接经典控制逻辑与现代操作需求的桥梁，缺了它，再稳定的S5 CPU也无法发挥其监控价值。
西门子 6FM1470-3BA21 技术规格
产品型号：6FM1470-3BA21 (WF470 Display Module)
制造商：Siemens (西门子)
产品类型：SIMATIC S5 功能模块 / 彩色图形显示接口
适用系列：SIMATIC S5-155H (冗余系统), S5-155U, S5-135U (需特定配置)
插槽要求：通用插槽 (Universal Slot) 或 专用外设插槽 (依机架类型)
图形性能：
支持彩色显示 (Color)
分辨率：最高可达 1024 x 768 (XGA) 或 800 x 600 (SVGA)，依固件版本
颜色数：最高 256色 或 高彩 (依显存配置，通常标配512KB-1MB显存)
接口类型：
1 x RGB视频输出 (HD15/VGA接口，用于连接外部CRT或LCD监视器)
1 x MPI 接口 (用于与S5 CPU或其他S5模块通讯)
可选：PS/2 接口 (用于连接键盘/鼠标，依具体子版本)
内存：板载显存 (Video RAM)，通常 512 KB 至 1 MB
供电电压：+5 VDC (由S5背板总线供电)
功耗：典型值 15 W
工作温度范围：0°C 至 +60°C
存储温度范围：-25°C 至 +70°C
相对湿度：5% 至 95% (无冷凝)
防护等级：IP20 (安装于控制柜内或操作台后部)
安装方式：直接插入S5机架插槽
认证标准：CE, UL, CSA
重量：约 0.8 kg
主要特点和优势
说到这块 6FM1470-3BA21 的优势，那真是一箩筐。首先，它的“图形处理能力”在S5时代那是出了名的强悍。相比于早期的单色文本显示模块，WF470支持真正的彩色图形显示，能够绘制复杂的管道仪表流程图(P&ID)、动态设备状态动画以及多窗口趋势图。这对于需要监控大量模拟量和复杂逻辑关系的流程工业来说，极大地提升了操作员的 situational awareness(态势感知能力)，减少了误操作的可能性。
其次，这块模块的系统集成度极高。它直接插在S5 PLC的机架上，通过背板总线与CPU高速交换数据，无需额外的通讯网关或协议转换器。这意味着显示画面的刷新率非常高，能够实时反映现场变化。它支持西门子的COROS LS-B 或 LS-A 等经典组态软件，工程师可以方便地在PC上组态画面并下载至模块(或关联的存储介质)。此外，它还具备良好的兼容性，能够适配多种分辨率的工业监视器，从老式的CRT显示器到后期的LCD屏均可驱动，保护了用户的既有投资。
再者，从工程实施和维护角度看， 6FM1470-3BA21 的设计非常耐用。作为工业级备件，它能在较宽的温度范围和强电磁环境下长期稳定运行。对于许多运行了20多年的S5-155H冗余系统，这块显示模块往往是唯一能提供高级图形界面的解决方案。在备件市场上，成色好、功能正常的 6FM1470-3BA21 可谓“一板难求”。它的存在使得老旧系统无需整体更换即可维持现代化的操作体验，极大地延长了系统的生命周期，为企业节省了大量的改造资金。总之，选它，就是选了省心、选了高效、选了经典的延续。
