寻找高性价比的DP从站方案？西门子 6ES7151-1CA00-3BL0 是您的不二之选

描述

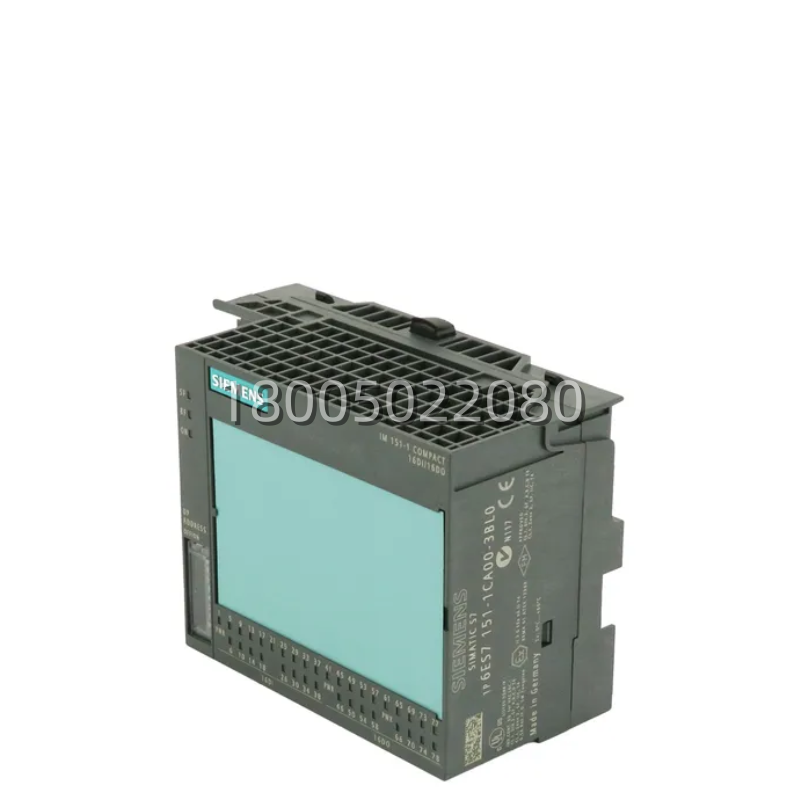

产品型号：6ES7151-1CA00-3BL0

制造商：西门子 (Siemens)

产品类型：接口模块 (Interface Module, IM) – 紧凑型 (Compact)

所属系列：SIMATIC ET 200S

具体型号：IM 151-1 Compact DP

接口类型：PROFIBUS-DP (9针 Sub-D 插座，母头)

物理层：RS485

传输速率：9.6 kbps, 19.2 kbps, 93.75 kbps, 187.5 kbps, 500 kbps, 1.5 Mbps, 3 Mbps, 6 Mbps, 12 Mbps (通过DIP开关或软件组态设定)

最大站地址：126

I/O能力：

注意：Compact版本的具体集成I/O数量需参照具体硬件手册，通常IM151-1 Compact本身主要作为接口，右侧可扩展标准ET200S I/O模块。部分老款Compact可能集成少量固定I/O，但主流理解为其为“紧凑型接口模块”，允许构建更短的站。

扩展能力：支持连接标准的ET200S数字量/模拟量I/O模块(最大扩展长度和模块数量受限于电源和背板电流)。

电气隔离：接口与背板总线隔离

工作温度：0°C 至 +60°C (垂直安装)

存储温度：-40°C 至 +70°C

相对湿度：10% 至 95% (非冷凝)

防护等级：IP20 (模块本身，需配合端子模块达到整体防护)

安装方式：DIN导轨安装，作为ET200S站的第一个模块(紧接电源模块后)

宽度：占用1个ET200S模块位宽 (标准宽度)

诊断功能：SF (系统故障), BUSF (总线故障) LED指示，支持基本诊断中断

连接器：需自备9针Sub-D公头总线连接器 (带编程器接口可选)

功耗：典型值 < 2W (不含扩展模块)

6ES7151-1CA00-3BL0 产品概述

在自动化控制的江湖里，西门子 6ES7151-1CA00-3BL0 绝对是个务实派的角色。作为SIMATIC ET 200S分布式I/O系统的一员，这款 6ES7151-1CA00-3BL0 模块(代号IM151-1 Compact)专为那些“小而美”的应用场景设计。它不像高性能版(HF)或标准版(Standard)那样功能繁多，而是主打“够用就好”和“经济实惠”。它的核心使命是将一组ET200S I/O模块(或者其自身集成的少量I/O，取决于具体子型号定义，但在现代体系中通常指代一种紧凑型的DP接口方案)以最低的成本接入PROFIBUS-DP网络，成为主PLC(如S7-300/400/1500)的一个智能从站。

这 6ES7151-1CA00-3BL0 的核心价值就在于它的“精简”和“兼容”。它保留了ET200S系统模块化、灵活扩展的精髓，同时去除了不必要的昂贵功能(如同步模式、等时同步等)，使得单站成本大幅降低。对于只需要简单数据采集和控制、点位不多、对实时性要求不极端的场合(如小型输送带、单体设备控制柜、照明控制系统等)，它简直是完美匹配。把它往DIN导轨上一扣，接上PROFIBUS总线，再插上几个需要的I/O模块，一个完整的分布式站点就诞生了。选 6ES7151-1CA00-3BL0.就是选了极高的性价比、成熟的稳定性和广泛的兼容性，它是构建大规模、低成本分布式I/O网络的基石。有了 6ES7151-1CA00-3BL0.即使是预算有限的项目，也能享受到西门子ET200S系统的可靠品质。

主要特点和优势

说到 6ES7151-1CA00-3BL0 的优势，那可真是一箩筐，而且个个都打在“省钱”和“实用”的点上。首先，最牛的就是它的超高性价比。相比于IM151-1 Standard或HF版本，6ES7151-1CA00-3BL0 的价格更加亲民。它在保证核心PROFIBUS-DP通信功能完好无损的前提下，削减了高级功能，使得每一分钱都花在了刀刃上。对于需要部署几十甚至上百个远程站的大型项目，选用Compact版本能节省巨额的设备采购成本。

其次，结构紧凑，节省空间。虽然它占用的槽位宽度与标准版相同(1个模块宽)，但其设计理念就是为了构建最小化的站点。它可以配合少量的I/O模块组成一个非常短的ET200S站，非常适合安装在空间狭小的电控箱内或机器设备的缝隙中。对于寸土寸金的控制柜来说，这种紧凑性就是金钱。

再一个就是配置简单，易于维护。支持全范围的波特率自适应，通过DIP开关或STEP 7/TIA Portal软件即可轻松设置站地址和通信参数。诊断功能虽然基础，但足够用：SF灯亮看系统，BUSF灯亮查总线，一目了然。对于现场维护人员来说，不需要高深的专业知识就能快速判断故障点，大大降低了运维门槛和成本。

最后，不得不提的是它强大的生态系统兼容性。作为ET200S家族的标准成员，6ES7151-1CA00-3BL0 可以无缝兼容所有标准的ET200S I/O模块(数字量、模拟量、技术功能模块等)。这意味着你在选型时有巨大的灵活性，今天可以用它带几个数字量模块，明天需要加模拟量了，直接插上去就行，无需更换接口模块。西门子出品的东西，质量那都是有口皆碑，抗振动、抗电磁干扰能力一流，哪怕是在环境稍差的车间，它也能稳稳当当干活。
