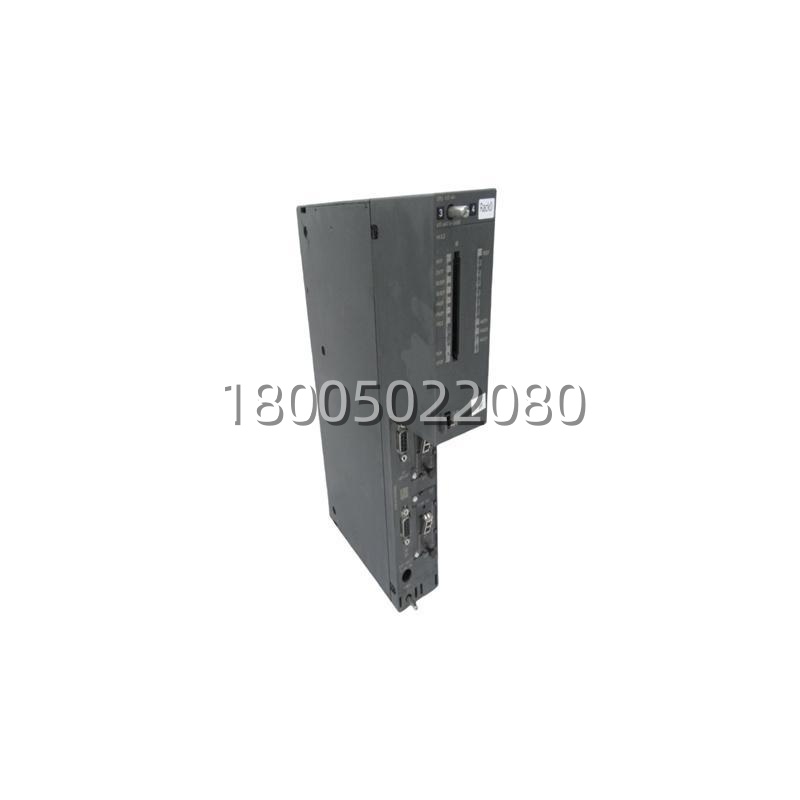

6ES7417-4HT14-0AB0 产品概述

在咱们工控江湖里，如果说S7-400是“重装甲车”，那么S7-400H就是“不死战车”，而 6ES7417-4HT14-0AB0 就是这辆不死战车的“王牌双核指挥官”——CPU 417-4H。作为西门子SIMATIC S7-400H系列中的顶级型号，它专为那些对系统可用性、安全性和处理性能有极致要求的“关键任务”(Mission Critical)应用场景而生。这不仅仅是一个处理器，它是整个冗余控制系统的智慧中枢，通过独特的“热备”(Hot Standby)机制，确保在任何单一硬件故障发生时，系统都能无缝切换，实现真正的“零停机”。

很多工程师在面对大型炼化厂的核心裂解炉、百万千瓦级核电站的反应堆保护系统、或者跨海大桥的监控网络时，普通的单机CPU根本不敢用，因为一旦宕机，后果不堪设想。这时候 6ES7417-4HT14-0AB0 的价值就彻底爆发了。它内置了高达30MB的高速工作内存，能够轻松容纳极其复杂的安全逻辑、庞大的过程模型以及海量的历史数据。最牛的是，它的指令执行速度达到了惊人的0.01ms，这意味着它能以微秒级的响应速度处理成千上万个安全联锁信号。此外，它集成了4个通讯接口：一个MPI/DP复合接口用于编程和HMI，一个独立的Profibus-DP接口用于远程IO，还有两个专用的光纤同步接口(Sync)，用于两台CPU之间的高速数据镜像和状态同步。无论是化工厂的紧急停车系统(ESD)，还是电力系统的电网稳定控制， 6ES7417-4HT14-0AB0 都能以王者般的性能和无可匹敌的可靠性，确保生产流程绝对安全、连续，是超高可用性自动化项目的不二之选。

注意：根据西门子官方信息，该型号(6ES7417-4HT14-0AB0)已进入产品生命周期末期(End of Life)，建议在新建项目中考虑其继任者(如CPU 417-5H PN/DP)，但在现有系统的维护和备件替换中，它依然是核心组件。

6ES7417-4HT14-0AB0 技术规格

产品型号：6ES7417-4HT14-0AB0

制造商：西门子 (SIEMENS)

产品类型：中央处理单元 (Central Processing Unit – CPU)

所属系列：SIMATIC S7-400H (CPU 417-4H)

适用系统：S7-400H, S7-400F (故障安全), S7-400FH (故障安全+冗余)

工作内存 (RAM)：30 MB (15 MB 代码 + 15 MB 数据)

装载内存 (Load Memory)：取决于插入的MMC卡 (最大可达 64 MB 或更高)

指令执行时间：

二进制指令：约 0.01 ms

浮点运算：约 0.04 ms

位存储器 (Markers)：16384 字节 (M区)

数据块 (DB)：数量不限，总大小受内存限制

定时器/计数器：各 2048 个

集成接口：

接口 1：MPI/DP (9针 D-Sub)，速率最高 12 Mbps

接口 2：PROFIBUS-DP (9针 D-Sub)，速率最高 12 Mbps，仅主站

接口 3 & 4：SYNC (光纤接口)，用于H系统同步，速率极高，抗干扰强

扩展能力：最多可连接 21 个机架 (1个中央机架 + 20个扩展机架)

I/O 寻址范围：

数字量：最大 65.536 点 (输入/输出)

模拟量：最大 4.096 通道 (输入/输出)

电源需求：5V DC (由背板总线供电), 24V DC (外部供电用于保持存储器及同步模块)

尺寸标准：宽50mm × 高290mm × 深230mm (占用2个槽位)

工作温度：0℃ – 60℃

存储温度：-40℃ – 70℃

相对湿度：5% – 95% (无冷凝)

防护等级：IP20 (安装在控制柜内)

固件版本：V6.0 (典型)

生命周期状态：已停产/进入淘汰期 (End of Product Lifecycle)

主要特点和优势

说起 6ES7417-4HT14-0AB0 的优势，第一个词必须是“稳如泰山”。它不是单打独斗，而是成对出现，组成S7-400H冗余系统。两台 6ES7417-4HT14-0AB0 通过专用的光纤同步接口实时交换数据和状态，一台作为主CPU(Master)运行控制程序，另一台作为备用CPU(Standby)实时热备。一旦主CPU发生任何硬件故障(如电源坏、模块坏、甚至CPU本身损坏)，备用CPU能在毫秒级时间内无扰动地接管控制权，外部设备(IO、驱动器)完全感知不到切换过程。这种硬件级的冗余(Hardware Redundancy)是普通软件冗余无法比拟的，真正实现了“零停机”。

再一个就是它的“超强性能”和“大内存”。30MB的工作内存在PLC界绝对是巨无霸级别，这让工程师可以编写极其复杂的控制算法，集成先进过程控制(APC)模型，甚至直接在PLC内存储大量的配方和历史趋势数据，无需频繁访问上位机。0.01ms的指令执行速度，让它能处理高速计数、快速闭环控制等对时间要求极高的任务，确保在极短的时间内完成所有逻辑判断并输出控制信号，对于高危化工过程或高速生产线来说，这是核心竞争力。

还有个关键点，就是它的“多功能性”和“安全性”。 6ES7417-4HT14-0AB0 不仅支持标准的S7-400H冗余，还支持S7-400F故障安全功能，甚至可以组合成S7-400FH系统，同时满足高可用性和高安全性(SIL3等级)的要求。这意味着同一套硬件既能保证生产不停，又能保证人员在危险环境下的安全。集成的四个通讯接口提供了极大的灵活性，可以同时连接多个网络段，实现通讯流量的物理隔离，提高系统整体效率。总的来说， 6ES7417-4HT14-0AB0 是用顶级的硬件配置、创新的冗余架构和全面的安全认证，为用户提供了最可靠的大型关键控制解决方案。
