工业温控核心：西门子 6ES7331-1KF02-0AB0 8路隔离输入模块详解

描述

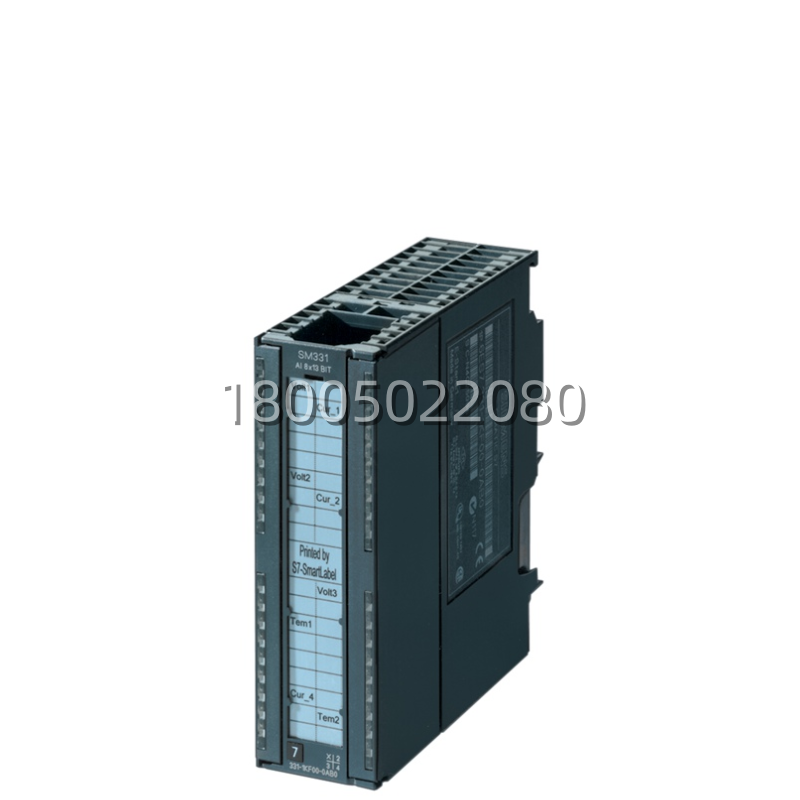

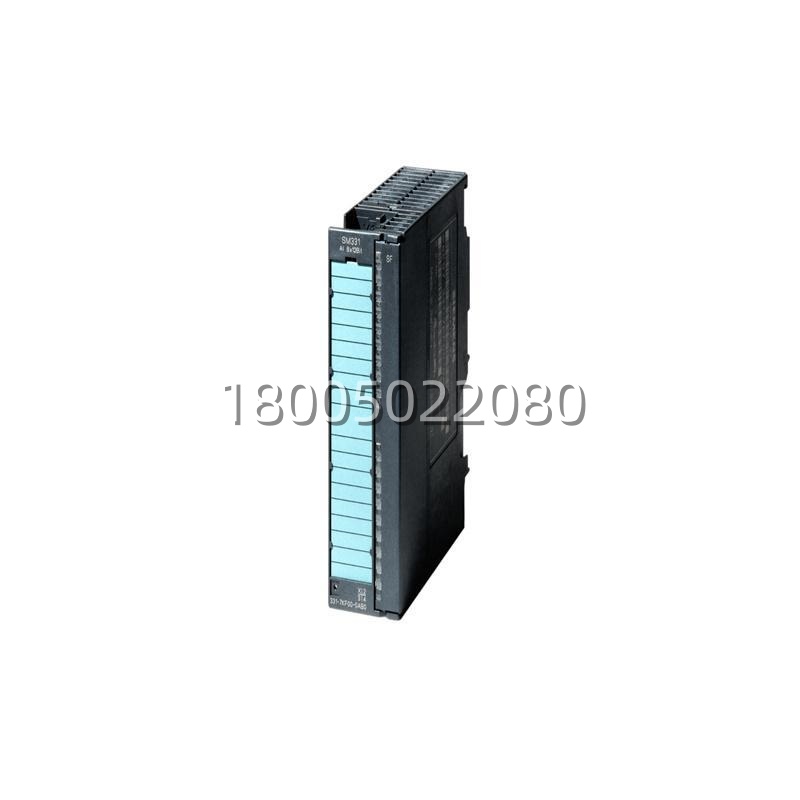

6ES7331-1KF02-0AB0 产品概述

在工业自动化这片江湖里，温度控制向来是最考验功力的环节之一。信号弱、干扰大、类型杂，稍不留神数据就飘了。这时候，你就得请出西门子S7-300系列里的这位高手—— 6ES7331-1KF02-0AB0.这可不是普通的模拟量卡片，它是西门子SIMATIC S7-300家族中专门针对温度和多类型模拟信号设计的SM331模块。你要是搞过加热炉、反应釜或者大型暖通系统，肯定知道现场传感器五花八门，K型、J型热电偶，Pt100热电阻，甚至还有毫伏级的电压信号， 6ES7331-1KF02-0AB0 最牛的地方就在于它能“通吃”。

很多工程师选模块时最怕就是还得配一堆变送器，既占柜子空间又增加故障点。但 6ES7331-1KF02-0AB0 直接把信号调理电路集成到了模块内部，支持8个通道的独立输入，而且每个通道都能单独组态成不同的传感器类型。这意味着什么?意味着你可以在一个模块上同时接K型热电偶测炉温，接Pt100测水温，还能接电压信号测压力，灵活性简直爆表。更关键的是， 6ES7331-1KF02-0AB0 内置了高精度的冷端补偿功能，直接消除了环境温度变化对热电偶测量的影响，省去了外部补偿导线的麻烦。它就像是PLC系统的“高灵敏度神经末梢”，能把现场最细微的温度变化精准地传递给控制大脑，是那些对工艺温度要求苛刻的产线不可或缺的核心部件。

6ES7331-1KF02-0AB0 技术规格

产品型号：6ES7331-1KF02-0AB0

制造商：西门子 (SIEMENS)

产品类型：模拟量输入模块 (Analog Input Module)

所属系列：SIMATIC S7-300

输入通道数：8路 (通道间光电隔离)

支持传感器类型：热电偶 (B, E, J, K, L, N, R, S, T, U, C, D)、热电阻 (Pt100. Pt200. Pt500. Pt1000. Ni100等)、电压 (±80mV, ±250mV, ±500mV, ±1V, ±5V, ±10V)、电流 (0-20mA, 4-20mA)

分辨率：12位 + 符号位 (含符号位共13位)

基本转换时间：100ms (8通道总和)

线性化误差：±0.5% (满量程)

冷端补偿精度：±0.5K (内部补偿)

绝缘测试电压：500V AC (通道对背板总线)

共模抑制比 (CMRR)：>60dB (50Hz)

工作温度：0℃ – 60℃

存储温度：-40℃ – 70℃

相对湿度：5% – 95% (无冷凝)

尺寸标准：宽40mm × 高125mm × 深115mm

前连接器：40针 (需单独订购)

主要特点和优势

提起 6ES7331-1KF02-0AB0 的优势，咱得先说说它的“兼容性”。在工控现场，传感器品牌杂、型号多，今天换个K型，明天可能要测Pt100.一般的模块只能固定一种类型，换传感器就得换模块，折腾死人。但 6ES7331-1KF02-0AB0 不一样，它通过软件组态 (Software Configuration) 就能随意切换每个通道的输入类型。这种高度的可配置性 (Configurability) 让你在面对复杂工况时游刃有余，备件库存也能大大减少，一块 6ES7331-1KF02-0AB0 就能顶以前好几块用。

再一个就是它的“抗干扰”能力。模拟信号最怕干扰，尤其是热电偶那种毫伏级的小信号，稍微有点电磁噪声 (Electromagnetic Noise) 数据就乱跳。 6ES7331-1KF02-0AB0 采用了通道间光电隔离 (Channel-to-Channel Optical Isolation) 技术，把每个通道都隔离开来，哪怕其中一个通道受了强干扰，也不会串扰到其他通道，保证了系统的整体稳定性。再加上它强大的共模抑制 (Common Mode Rejection) 能力，能有效滤除工频干扰，确保在变频器 (Variable Frequency Drive, VFD) 密布的环境下也能读出稳稳的数据。对于长距离传输的信号，它还支持断线检测 (Wire Break Detection)，一旦传感器线路断了，立马报错，防止控制系统误动作。

还有个细节特别赞，就是它的“智能诊断”。 6ES7331-1KF02-0AB0 能实时监测输入信号的范围，如果超出量程或者发生短路，它会立即通过诊断中断 (Diagnostic Interrupt) 通知CPU，并在面板上点亮故障灯。这种快速响应机制 (Fast Response Mechanism) 能帮你在第一时间定位问题，避免因为一个坏传感器导致整条生产线停机。而且，它内部的线性化处理 (Linearization) 算法非常成熟，直接把非线性的热电偶曲线校正得笔直，减轻了CPU的运算负担。总的来说， 6ES7331-1KF02-0AB0 就是把精准、稳定、智能做到了极致，它是你构建高可靠性分布式控制系统 (Distributed Control System, DCS) 或可编程逻辑控制器 (Programmable Logic Controller, PLC) 温度站的基石。
