工业级西门子 6GK1161-6AA00：卓越实时交换能力，铸就自动化数据基石

描述

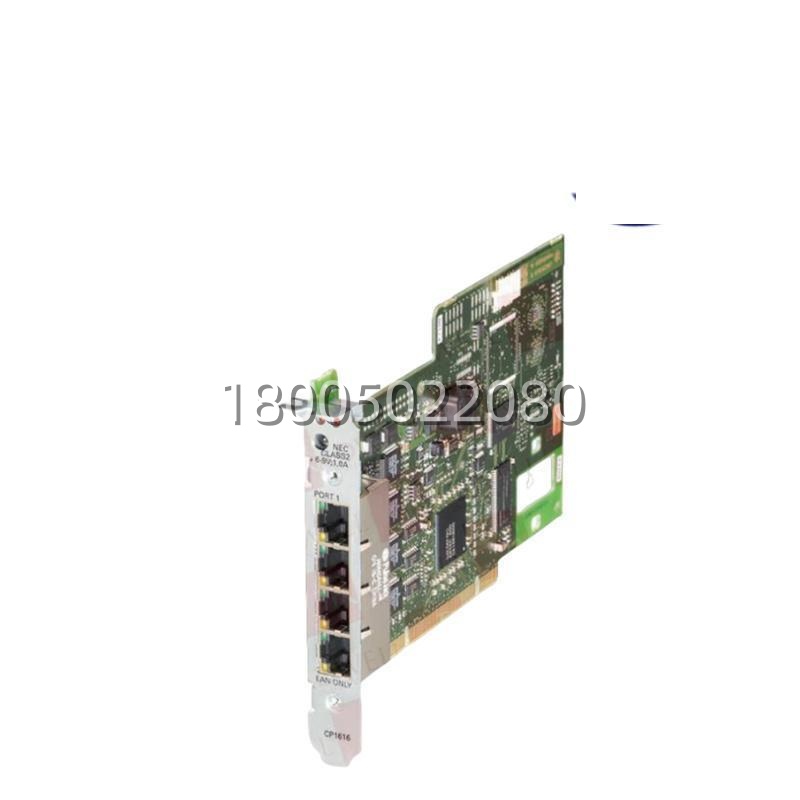

西门子 6GK1161-6AA00 产品概述

在搞大型自动化系统集成和高端PC控制(PC-based Control)的兄弟圈子里，谁不知道西门子SIMATIC NET网络的稳定性?而今天要聊的这块 西门子 6GK1161-6AA00 CP1616通讯卡，那可是让工业PC具备硬实时PROFINET能力的“神器”。这可不是一根普通的软网卡，它是西门子专门为需要高实时性、多接口连接的场景开发的PCI通讯处理器。在很多大型工厂的中央控制室、测试台架或作为PROFINET IO Controller的IPC中，你都能见到 6GK1161-6AA00 的身影。它的主要任务就是接管PC CPU的网络通讯负担，通过板载的ERTEC 400专用芯片，独立处理PROFINET IO的实时数据帧，确保微秒级的通讯周期和极低的抖动(Jitter)。

对于搞系统集成和软件开发的兄弟来说，手里有块靠谱的 6GK1161-6AA00.心里就踏实。毕竟，用普通商用网卡跑PROFINET IO，一旦Windows系统负载高了，通讯就容易断连或超时，导致产线停机。而CP1616将实时协议栈固化在硬件ASIC中，完全不受操作系统波动的影响。它不仅提供4个物理接口，内部还集成了一个高性能的实时交换机，这意味着你可以直接用这一张卡连接4个不同的PROFINET子网或设备链，无需额外购买外部交换机，极大地简化了柜内布线和网络拓扑。可以说，它是连接上层信息化系统(IT)与底层自动化控制(OT)的关键桥梁，缺了它，PC控制器就只能是个“软脚虾”，扛不住高强度的实时控制任务。

西门子 6GK1161-6AA00 技术规格

产品型号：6GK1161-6AA00 (CP1616)

制造商：Siemens (西门子)

产品类型：SIMATIC NET 通讯处理器 / PCI网卡

适用系列：SIMATIC NET PC Software (SOFTNET), PC-based Control Systems

总线接口：

PCI Bus (32-bit)

频率：33 MHz / 66 MHz

电压：3.3 V / 5 V (通用键位，自动识别或跳线)

通讯协议：

PROFINET IO (Real-time & Isochronous Real-time)

TCP/IP (Standard Ethernet)

UDP, IP, ARP, ICMP

接口数量：4 x RJ45 (10/100 Mbps自适应)

内部功能：集成4端口实时以太网交换机 (Real-time Switch)

核心芯片：ERTEC 400 (ASIC for PROFINET)

支持节点数：作为IO Controller可连接多达256个IO设备 (具体受限于PC性能和授权)

循环时间：最短可达 250 μs (依配置和网络负载)

操作系统支持：

Windows: XP Professional, Vista, 7. 10 (32-bit & 64-bit)

Linux: 支持特定发行版 (需西门子Linux驱动包)

WinAC RTX 等实时系统

供电来源：由PCI插槽供电 (无需额外电源)

工作温度范围：0°C 至 +60°C

存储温度范围：-40°C 至 +70°C

相对湿度：5% 至 95% (无冷凝)

防护等级：IP20 (安装于工控机内部)

安装方式：插入标准PCI插槽 (全长卡或半高挡板可选)

认证标准：CE, UL, CSA

重量：约 0.2 kg

主要特点和优势

说到这块 6GK1161-6AA00 的优势，那真是一箩筐。首先，它的“硬实时”性能那是出了名的强悍。得益于板载的ERTEC 400 ASIC芯片，所有的PROFINET实时通讯处理都在硬件层面完成，完全不占用PC主CPU的资源，也不受Windows系统后台任务、病毒扫描或蓝屏风险的影响。这意味着即使PC CPU占用率达到100%，PROFINET IO通讯依然稳如泰山，循环周期精确可控，这对于运动控制、同步操作等对时间敏感的应用至关重要。

其次，这块卡的“四口集成交换机”设计极具性价比。传统的方案可能需要一张单口网卡外加一个外部交换机才能连接多个设备，而 6GK1161-6AA00 直接在卡上集成了4个RJ45口和一个高速交换机。这不仅节省了电柜空间，减少了外部故障点，还降低了布线成本。你可以灵活地将这4个口配置为连接不同的生产线、不同的安全区域，或者串联更多的从站设备。这种拓扑灵活性是普通多口网卡无法比拟的。

再者，从工程实施和维护角度看， 6GK1161-6AA00 的软件生态非常成熟。它完美支持西门子的NCM PC、STEP 7 (TIA Portal中的PC Station组态) 以及SOFTNET PROFINET IO开发包。工程师可以像组态PLC一样在博途中组态PC站，下载配置即可运行。对于二次开发者，西门子提供了丰富的API接口(C/C++, .NET)，方便调用实时数据。此外，它支持PROFINET的高级功能，如等时同步(IRT)、介质冗余(MRP)等，能够满足最苛刻的工业现场需求。作为经典产品，虽然已有后续型号(如6GK1161-6AA02)，但 6GK1161-6AA00 凭借极高的稳定性和广泛的兼容性，依然是许多老旧系统维护和新建项目的热门选择。总之，选它，就是选了省心、选了高效、选了专业的工业级通讯保障。

应用领域

这块 6GK1161-6AA00 的应用领域，那可以说是覆盖了所有需要PC参与实时控制的场景。最典型的莫过于PC-based控制系统。在汽车制造、包装机械、印刷设备等行业，越来越多的控制器采用工业PC架构，利用其强大的计算能力进行视觉处理、数据分析及复杂算法运算。 6GK1161-6AA00 在这里作为PROFINET IO Controller，直接管理现场的伺服驱动器、IO模块和传感器，确保控制指令的实时下发和状态数据的即时上传。
