工业自动化必备：6ES7134-4JB51-0AB0 高速定位解决方案

描述

mens)

产品类型：技术模块 (Technology Module), PTO脉冲串输出

供电电压：24V DC (19.2V – 28.8V)

输出通道数：4通道

信号类型：24V非对称, RS422 (5V对称), TTL (5V非对称)

最大输出频率：200 kHz (24V/TTL), 1 MHz (RS422)

支持的工艺对象：速度控制轴, 定位轴, 同步轴, 探头

等时同步模式 (Isochronous Mode)：支持

固件更新：支持在线更新

尺寸 (WxHxD)：15mm x 127mm x 69mm (不含基座单元)

工作环境温度：0°C 至 60°C

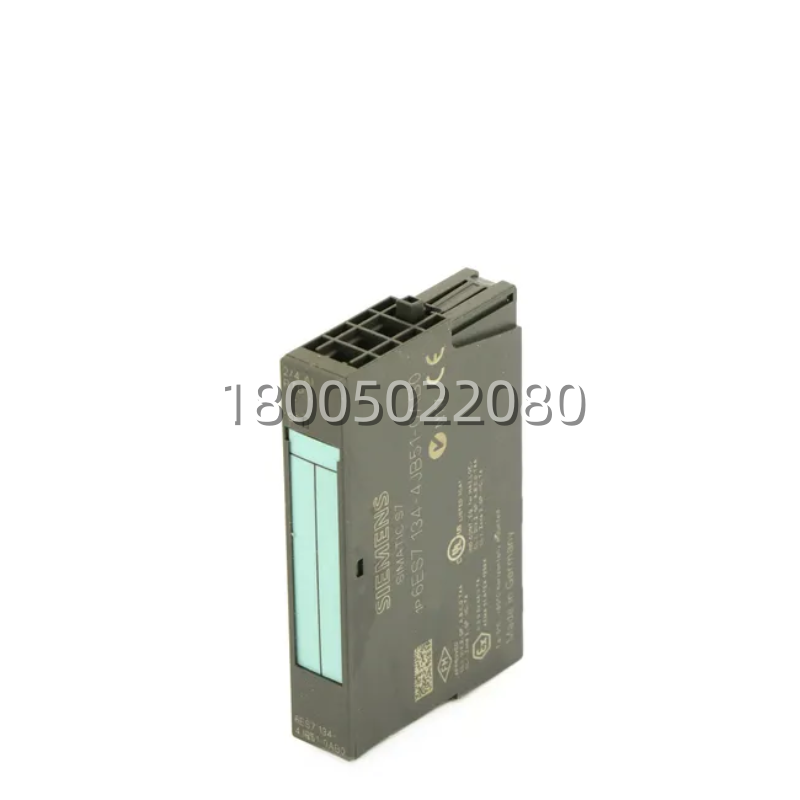

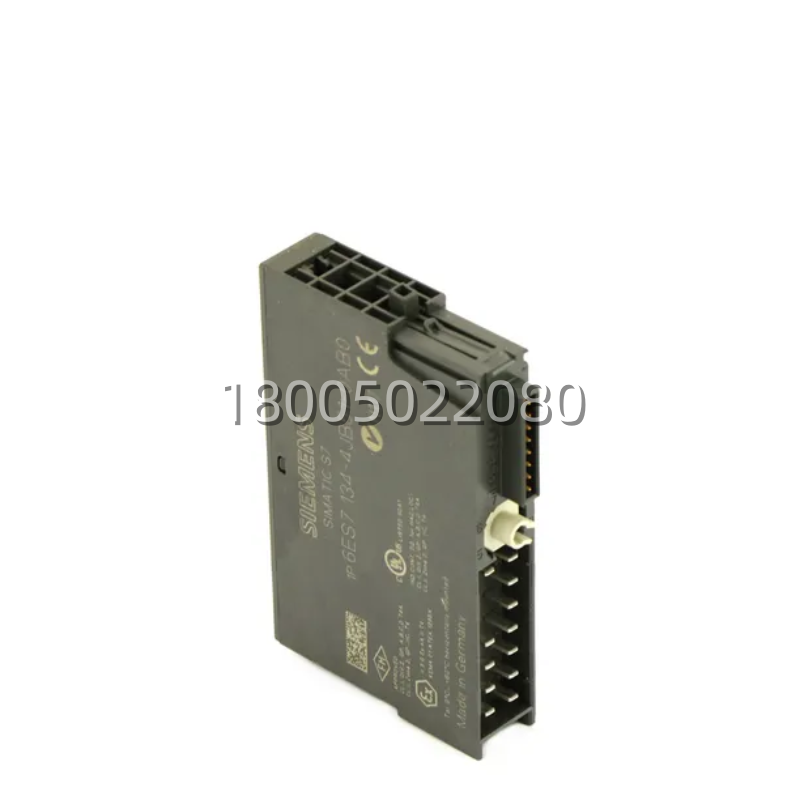

6ES7134-4JB51-0AB0 产品概述

在工业自动化这片江湖里，运动控制那可是核心中的核心。今天咱要聊的这位狠角色，就是西门子SIMATIC ET 200SP家族里的 6ES7134-4JB51-0AB0.这可不是普通的IO模块，而是一块正儿八经的技术模块(Technology Module)，专门用来发脉冲串(PTO)，给伺服驱动器或步进驱动器下指令的。你要是用着S7-1500或者S7-1200的PLC，想搞几个轴的精确定位，那 6ES7134-4JB51-0AB0 简直就是为你量身定做的。

这块 6ES7134-4JB51-0AB0 厉害就厉害在它的身手灵活。它提供了4个独立的通道，每个通道都能根据现场设备的脾气，组态成不同的信号类型。不管是常见的24V非对称信号，还是抗干扰能力更强的RS422差分信号，甚至是TTL电平，它都能拿捏得死死的。特别是那个RS422接口，频率能跑到1MHz，这意味着啥?意味着你的电机转速可以更快，定位可以更丝滑，动态响应简直飞起。对于那种对节拍要求极高的包装线、电子组装线， 6ES7134-4JB51-0AB0 绝对是提升效率的神器。

而且，这玩意儿跟西门子的工艺对象(Technology Objects)配合得天衣无缝。你不需要在那儿苦哈哈地写底层脉冲算法，直接在TIA Portal里调教好定位轴或者速度轴，剩下的脏活累活全交给 6ES7134-4JB51-0AB0 去干。它不仅支持基本的点到点定位，还能搞定电子齿轮、凸轮同步这些高级玩法。说它是分布式I/O系统里的运动控制大脑，一点都不为过。有了 6ES7134-4JB51-0AB0.你的控制系统立马就显得高大上了不少，稳定性也是杠杠的。

主要特点和优势

咱们开门见山， 6ES7134-4JB51-0AB0 之所以能在市场上这么硬气，凭的就是这几把刷子。首先，它的多信号兼容性简直是“万金油”。很多老项目改造，现场设备五花八门，有的认24V，有的只吃5V差分信号。换做别的模块，你还得加转换器，麻烦不说，还增加了故障点。但 6ES7134-4JB51-0AB0 一个模块就全通了，直接通过软件组态切换，省去了多少接线和调试的功夫?这对于缩短项目周期(Time-to-Market)来说，价值不可估量。

再来说说它的“快”。在运动控制领域，时间就是金钱。 6ES7134-4JB51-0AB0 在RS422模式下能达到1MHz的脉冲频率，这在同类紧凑型模块里绝对是第一梯队的。高频意味着更高的分辨率和更快的响应速度。想象一下，你在做锂电池极片切割或者光伏串焊，哪怕几毫秒的延迟都可能导致废品率上升。这时候， 6ES7134-4JB51-0AB0 的高性能就能帮你把精度死死锁住，让生产线跑得像德芙一样丝滑。

还有一个不得不提的亮点，就是它对等时同步模式(Isochronous Mode)的支持。这可是实现多轴高精度同步的关键。通过PROFINET IRT(等时实时)通信， 6ES7134-4JB51-0AB0 能与CPU保持微秒级的时间同步。这意味着什么?意味着你可以轻松实现电子凸轮(Electronic Cam)、飞剪(Flying Shear)这种复杂的同步控制应用。多个轴之间配合得就像一个人一样，没有丝毫迟滞。对于那些对同步性要求苛刻的印刷机械、纺织机械来说， 6ES7134-4JB51-0AB0 就是那个能让老板放心的定海神针。

此外，作为ET 200SP系列的一员，模块化设计也是它的拿手好戏。热插拔(Hot-Swapping)功能让你在不停机的情况下就能更换故障模块，大大减少了非计划停机时间(Unplanned Downtime)。诊断功能也做得非常细致，通道级的短路、断路检测，能让你在中控室就一眼看出哪儿出了毛病，维修起来那叫一个快准狠。总的来说， 6ES7134-4JB51-0AB0 不仅仅是一个硬件，它是一套经过深思熟虑的高效解决方案，专为解决工业现场那些棘手的运动控制难题而生。
