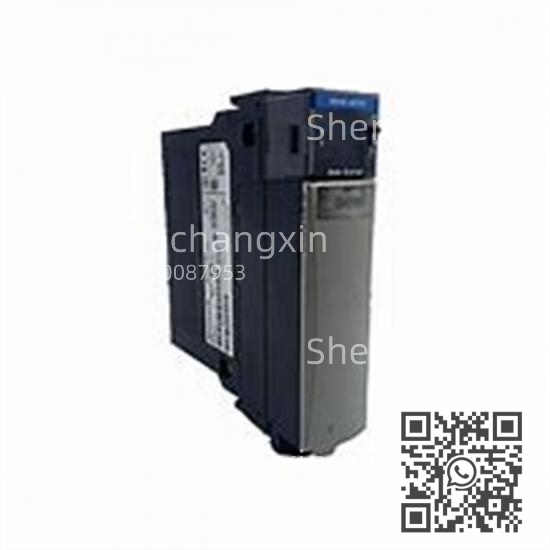

工业自动化核心：TC-ODK161，Experion PKS系统AC信号输出利器

描述

TC-ODK161技术规格

产品型号：TC-ODK161

制造商：Honeywell(霍尼韦尔)

产品类型：AC数字量输出模块(AC Digital Output Module)

输出点数：16点(独立隔离)

输出电压范围：74-265 VAC,47-63 Hz

每点最大输出电流：2.0 A 30°C&2.0 A 60°C

每模块最大输出电流：5.0 A 30°C&4.0 A 60°C

浪涌电流：20 A(持续43 ms，每2秒可重复一次 60°C)

最小导通电流：10 mA/点

最大关断漏电流：3 mA/点

隔离电压：通道间2546 VDC(1秒)；用户到系统2546 VDC(1秒)

输出信号延迟（关到开/开到关）：9.3 ms 60 Hz；11 ms 50 Hz

功耗：最大9.6 W

背板电流：5VDC时0.300A，24VDC时0.002A

连接端子块：TC-TBCH(36针)

TC-ODK161产品概述

兄弟们，在工业自动化领域，控制器发出指令后，总得有个“手脚”去执行。这块Honeywell TC-ODK161模块，就是霍尼韦尔Experion PKS系统里的核心“执行官”。它是一款高性能的16点交流数字量输出模块，专门用于将C300控制器或其他兼容平台发出的数字指令，精准地转换为标准的交流电信号，以驱动工业现场的各种交流负载。

Honeywell TC-ODK161的每一个输出点都是独立隔离的，这意味着它能有效地阻止一个通道的电气故障影响到其他通道，大大提高了系统的可靠性（Reliability）。它支持74V到265VAC的宽电压范围，并能适应50Hz或60Hz的交流电源频率，这让它在全球范围内都有广泛的适用性。无论是启停交流电机、控制电磁阀的开闭，还是点亮指示灯，TC-ODK161都能提供稳定、快速的响应。它强大的2A单点输出能力和20A的浪涌电流承受能力，足以应对大多数工业现场的启动电流需求。通过Honeywell TC-ODK161，控制器能够高效、安全地与现场设备进行交互，确保生产过程按照预设的逻辑精确运行，是构建高可用性和高效率**分布式控制系统（Distributed Control System,DCS）**不可或缺的关键组件。

主要特点和优势

这块Honeywell TC-ODK161能在工业控制领域获得广泛认可，靠的是它几个过硬的本事，每一项都直击工业现场的痛点。

16点高密度交流输出:这模块集成了16个交流输出点，在有限的安装空间内实现了高密度输出。这意味着你可以在更小的控制柜中驱动更多的现场设备，从而实现空间优化（Space Optimization）和布线简化（Simplified Wiring），降低了整体系统成本和安装复杂度。

出色的电气隔离性能:工业现场的电气环境复杂多变，强电干扰是常态。TC-ODK161在通道之间以及用户到系统之间都提供了高达2546 VDC的高隔离电压（High Isolation Voltage）。这种卓越的隔离能力，能够有效防止地回路噪声（Ground Loop Noise）和共模干扰（Common Mode Interference）影响控制信号，确保输出指令的纯净和稳定，极大地提升了系统的**抗干扰能力（Noise Immunity）**和安全性。

宽电压范围与强驱动能力:模块支持74-265 VAC的宽电压输入范围，并能适应50/60 Hz的电源频率，这使得它几乎适用于全球任何工业电源标准。每个输出点能够提供2.0A的最大电流，模块总电流可达5.0A，同时具备20A的瞬间浪涌电流承受能力。这种强大的驱动能力和负载兼容性（Load Compatibility），足以直接驱动各类交流接触器、电磁阀、指示灯等，无需额外中间继电器，简化了现场接线。

快速响应与精确控制:TC-ODK161的输出信号延迟极低（例如，60Hz时关到开/开到关仅需9.3ms），这意味着控制器发出的指令能够几乎实时地转化为现场设备的动作。这种快速响应特性对于需要精确时间控制的工业过程（如快速启停电机、阀门精确开闭）至关重要，保障了生产过程的同步性（Synchronization）和控制精度（Control Accuracy）。

坚固耐用的工业级设计:作为霍尼韦尔的经典产品，TC-ODK161继承了其一贯的工业级坚固性。它能够承受各种恶劣的工业环境，包括宽泛的温度、湿度变化以及振动冲击。这种可靠性确保了模块在长期运行中的稳定表现，有效降低了故障率和维护成本（Maintenance Cost）。

The Honeywell TC-ODK161 is a high-density 16-point AC digital output module,a crucial component within the Honeywell Experion PKS and Experion LS I/O systems.Its primary strengths lie in its ability to efficiently translate digital commands from the controller into robust AC signals for various field devices.A key feature is its exceptional electrical isolation,providing up to 2546 VDC isolation between channels and from user to system.This significantly enhances noise immunity and system safety in electrically noisy industrial environments.The module boasts a wide output voltage range(74-265 VAC)and can handle substantial current,with a maximum of 2.0A per point and a 5.0A per module,along with a 20A surge capability.This robust output capacity allows it to directly drive a variety of AC loads without external relays,simplifying wiring and reducing complexity.Furthermore,its rapid response time(e.g.,9.3ms at 60Hz)ensures precise and synchronized control of industrial processes,crucial for applications requiring high control accuracy.Designed for durability,the TC-ODK161 offers reliable performance in harsh industrial conditions,minimizing downtime and maintenance overhead.

应用领域

Honeywell TC-ODK161模块凭借其强大的AC输出能力和高可靠性，广泛应用于各类需要精确驱动交流负载的工业过程控制和自动化系统。

石油天然气与石化:在炼油厂、化工厂中，用于控制交流电磁阀、泵的交流启动器、风机、加热器等，实现对复杂工艺流程的自动化控制。

电力行业:在发电厂（包括火电、核电）和变电站中，用于驱动断路器跳闸/合闸线圈、各种指示灯、报警喇叭、交流辅助设备等，确保电力系统的安全运行和状态指示。

水/污水处理:在水处理厂中，用于控制交流水泵的启停、电动阀门的开闭、搅拌器等，实现对水处理过程的自动化管理。

制造业与离散控制:在汽车制造、机械加工、食品饮料生产线等领域，用于控制交流接触器、螺线管、指示灯、报警器以及小型交流电机等执行机构，实现生产线的自动化和互锁控制。

楼宇自动化:在大型工业或商业建筑中，用于控制HVAC系统中的交流风机、泵、照明设备等，实现智能化楼宇管理。

相关产品

Honeywell TC-IDD321:32点DC数字量输入模块，通常与TC-ODK161配对使用，实现输入输出功能。

Honeywell TC-IAH161:16点高电平模拟量输入模块，用于采集模拟信号。

Honeywell TC-TAOX01:霍尼韦尔模拟量输出模块。

Honeywell TC-CCR013:霍尼韦尔C300控制器冗余控制器模块。

Honeywell TC-TBCH:TC-ODK161模块配套使用的36针接线端子块。

Honeywell CC-PAIH01:霍尼韦尔C300系列高电平模拟量输入模块。

Honeywell CC-PDOB01:霍尼韦尔C300系列数字量输出模块。

安装与维护

安装前准备:兄弟，安装Honeywell TC-ODK161模块，安全必须放在第一位。在进行任何安装操作之前，务必确保相关控制系统和所有关联的交流负载的电源已完全切断，并且已采取**锁定/挂牌（Lockout/Tagout,LOTO）**等必要的安全措施，以防止意外通电。这块模块通常安装在霍尼韦尔的I/O机架（如Experion LS I/O机架）上。安装时，先将模块本体与配套的TC-TBCH端子块正确组装，然后将其小心地插入机架的空闲槽位，并确保卡扣到位。接线时，请严格遵循霍尼韦尔产品手册中的接线图和电气规范，特别是交流电源线和负载线的连接，必须确保连接牢固、绝缘良好，并进行适当的接地，以防触电或设备损坏。

维护建议:TC-ODK161作为工业级模块，本身设计得非常坚固耐用，日常维护相对简单，主要是例行检查。定期观察模块前面板上的LED指示灯，包括电源指示灯、模块状态指示灯以及每个输出点的状态指示灯。如果某个输出点指示灯异常，应首先检查现场对应的交流负载（如接触器、阀门）是否工作正常，以及输出回路的接线是否松动或损坏。由于该模块支持在线更换（Online Replacement），在排除外部接线问题后，如果确认模块本身出现故障，可以在不影响系统其他部分运行的情况下，由专业技术人员小心地将其从机架上拔出并更换为新模块，从而最大限度地减少停机时间。同时，保持控制柜内部的清洁干燥，避免灰尘和湿气，对延长模块的使用寿命也至关重要。

产品保障

深圳长欣深耕工控行业几十年，靠的就是“真材实料，童叟无欺”八个字。这块Honeywell TC-ODK161模块，我们敢拍着胸脯保证，绝对是原厂正品，杜绝一切翻新、假冒伪劣。我们不光卖产品，更卖的是一份安心，从你下单到安装调试，再到后续的任何技术问题，我们的资深工程师团队都随时待命，为你提供全方位的技术支持。你把事交给我们，我们给你办得妥妥帖帖。找我们深圳长欣，就是找了个靠谱的兄弟，这事儿就稳了！

At Shenzhen Changxin,our reputation is built on decades of expertise and trust within the industrial automation sector.We guarantee that every Honeywell TC-ODK161 module we supply is a genuine,factory-new product,unequivocally free from refurbishment or counterfeiting.Our commitment transcends merely selling products;we provide peace of mind.From the moment you place an order,through installation and commissioning,and extending to any subsequent technical inquiries,our team of seasoned engineers remains readily available to offer comprehensive technical support.Entrust your requirements to us,and we assure you of a meticulously handled and satisfactory outcome.Partnering with Shenzhen Changxin means securing a reliable and trustworthy ally,ensuring the stability and success of your operations.
