描述

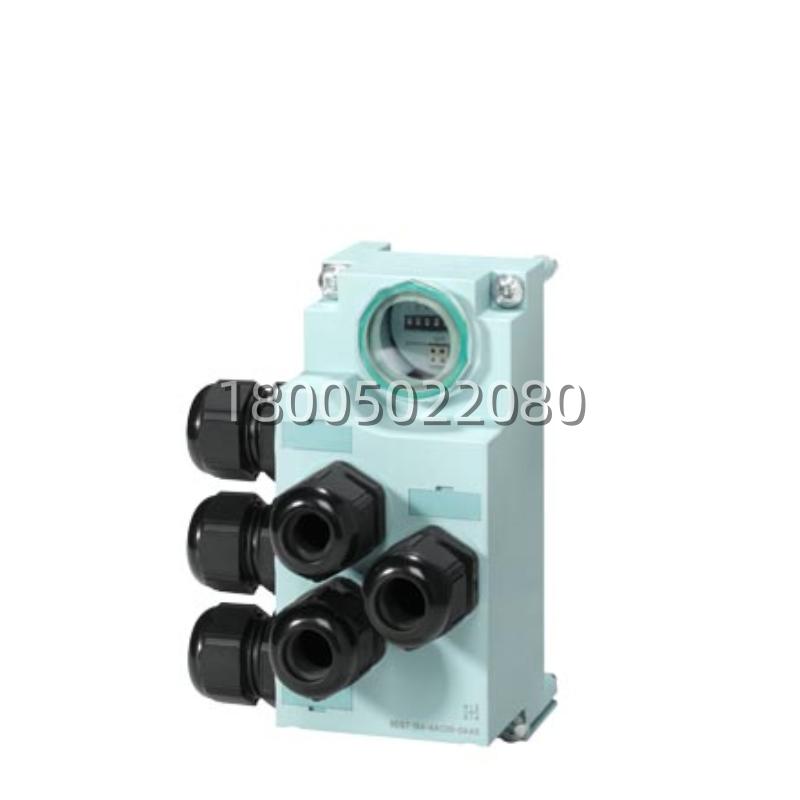

产品型号：6ES7194-4AC00-0AA0

制造商：SIEMENS (西门子)

产品名称：CM 4x24V/10A (Connection Module)

所属系列：SIMATIC ET 200pro

功能定位：电源分配与信号连接

输入/输出：4 路 24V DC 电源输出

额定电流：10 A (每路)

总电流容量：取决于背板总线限制 (通常支持高达 40A 总负载分配)

防护等级：IP65/66/67 (完全防尘，防强力喷水/浸泡)

工作温度：-25°C 至 +60°C (甚至更宽，视安装方式)

存储温度：-40°C 至 +85°C

连接接口：M12 (信号/小功率) 或 7/8″ (大功率电源) 母头/公头组合

接线技术：预制电缆连接 (免剥线，快速插拔)

尺寸规格：标准 ET 200pro 模块宽度 (约 30-45mm)

安装方式：直接安装在 DIN 导轨或机器表面

诊断功能：LED 状态指示 (电源正常/故障)

认证：CE, UL, cULus 等全球主流工业认证

6ES7194-4AC00-0AA0 产品概述

在“免电控柜” (Cabinet-free) 的自动化趋势下，ET 200pro 系统之所以能直接暴露在车间现场，靠的就是像 6ES7194-4AC00-0AA0 这样的专业连接模块。传统的接线端子怕水怕尘，必须躲在柜子里，而 6ES7194-4AC00-0AA0 天生就是为了“野外作战”设计的。

它的核心任务非常明确：分电。它将来自上级电源的一路或多路 24V 输入，通过内部高质量的汇流排，稳定地分配给 4 个独立的输出回路，每个回路都能承受 10A 的大电流。这意味着你可以直接用它驱动大功率的电磁阀组、小型电机驱动器或密集的传感器阵列，而不用担心电压降或过热。配合 M12 和 7/8″ 标准化连接器，现场接线不再是“绣花活”，而是像搭积木一样“咔哒”一声就搞定，不仅速度快，而且密封性极佳，彻底杜绝了因接线松动或进水导致的故障。它是连接外部世界与 ET 200pro 内部逻辑的桥梁，是户外自动化站的“生命线”。

主要特点和优势

说到 6ES7194-4AC00-0AA0 的看家本领，首推它那极致的防护与耐用性 (Ultimate Protection and Durability)。IP67 的防护等级不是吹的，它能直接在高压水枪冲洗下正常工作，无惧油污、粉尘、化学腐蚀。外壳采用高强度工程塑料，抗紫外线、抗冲击，即使在震动剧烈的冲压机旁或户外露天环境，也能稳稳当当。这种“皮实”劲儿，让它成为恶劣环境下的首选。

再一个亮点，是它高效的快速连接技术 (Efficient Quick Connection)。告别螺丝刀和剥线钳吧!6ES7194-4AC00-0AA0 采用预制的 M12/7/8″ 电缆组件，现场只需对插并拧紧锁环即可完成接线。这不仅将接线时间缩短了 80% 以上，还消除了人为接线错误(如正负极接反)的风险。更重要的是，这种连接方式保证了接触电阻极低且恒定，长期运行不发热，大大提高了系统的电气安全性。

此外，6ES7194-4AC00-0AA0 的灵活配电能力 (Flexible Power Distribution) 也非常强大。4 路独立输出，每路 10A，你可以根据负载需求灵活分配。比如，一路给数字量输入供电，一路给数字量输出供电，另外两路给大功率负载供电。这种隔离设计还能防止某个支路的短路故障影响整个站点的运行(配合适当的断路器或电子保护)。对于需要多路独立供电的复杂现场，6ES7194-4AC00-0AA0 提供了最简洁的解决方案。
