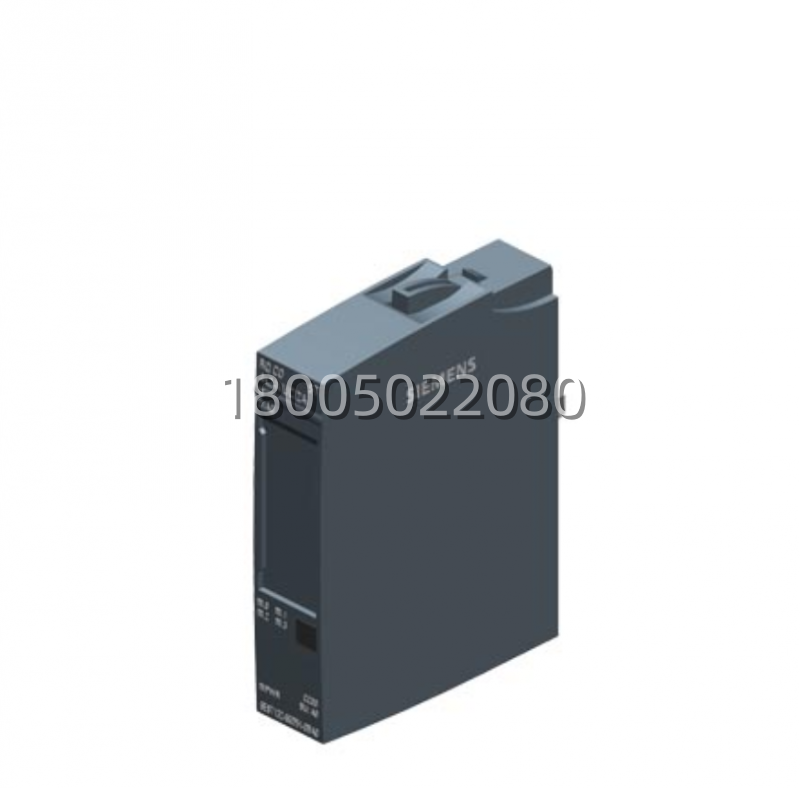

6ES7132-6GD51-0BA0 产品概述
在咱们工控圈子里，提起西门子ET200SP，那绝对是分布式IO系统的“当红炸子鸡”，尤其在需要灵活配置、高密度安装和快速维护的现代化自动化项目中，它凭借模块化设计和卓越性能占据了重要地位。而今天咱聊的这款 西门子 6ES7132-6GD51-0BA0.就是ET200SP系列中的继电器输出信号模块——4xRO NO (4路继电器常开输出)。这可不是普通的晶体管输出板，它是一个带有机械继电器触点的信号模块，专为驱动交直流混合负载、大功率负载或需要高电气隔离的场合设计。在很多复杂的产线、立体仓库或基础设施项目中， 西门子 6ES7132-6GD51-0BA0 依然是控制接触器线圈、交流电磁阀、信号灯的核心部件，一旦它罢工，相关工段可能就得停摆。
别看现在固态继电器或全半导体IO模块很流行，但 西门子 6ES7132-6GD51-0BA0 的地位依然不可撼动。为什么?因为机械继电器有着半导体无法比拟的优势：耐压高、耐冲击、隔离好、通用性强!它的设计初衷就是为了在恶劣的工业环境中提供可靠的开关功能，无论是24V DC的小指示灯，还是230V AC的交流接触器，它都能轻松搞定。对于很多不想更换现有交流负载、只想进行系统扩展或备件替换的企业来说， 西门子 6ES7132-6GD51-0BA0 就是那个能让系统兼容新旧设备的关键部件。它不仅具备完善的诊断功能(如通过LED指示状态)，还拥有极快的安装速度，配合ET200SP的Push-in技术，接线效率提升50%以上。
6ES7132-6GD51-0BA0 技术规格
产品型号：6ES7132-6GD51-0BA0
制造商：SIEMENS (西门子)
产品类型：SIMATIC ET200SP 数字量输出模块 (Digital Output Module)
所属系列：ET200SP Signal Module
输出点数：4路 (DO 4 x Relay NO)
输出类型：继电器常开触点 (Normally Open, NO)
额定负载电流：
AC-1 (阻性): 2A (250V AC)
DC-1 (阻性): 2A (30V DC)
AC-3 (感性/电机): 0.5A (230V AC)
DC-13 (感性/电磁铁): 0.5A (24V DC)
切换电压范围：
最小：5V DC / 10V AC
最大：250V AC / 30V DC
机械寿命：约 10.000.000 次 switching cycles
电气寿命：
额定负载下：约 100.000 次
半载下：约 300.000 次
分组结构：4个独立通道 (Channel-to-Channel isolation)
电气隔离：
通道与背板总线：2500V AC (测试电压)
通道与通道：2500V AC (测试电压)
诊断功能：
模块状态LED (SF, ON)
通道状态LED (每路独立指示)
无电子短路保护 (依赖外部熔断器)
功耗：典型值 1.5W (线圈功耗)
背板总线电流：约 35mA (5V DC)
安装方式：ET200SP 接口模块后的直接插拔安装
连接器：集成 Push-in 弹簧端子 (无需前连接器，直接接线)
工作环境温度：0°C 至 +60°C (水平安装), -10°C 至 +60°C (垂直安装)
存储温度：-40°C 至 +85°C
相对湿度：5% 至 95% (无冷凝)
防护等级：IP20 (安装后)
认证：CE, UL, cULus, ATEX (Zone 2), IECEx
主要特点和优势
说到 西门子 6ES7132-6GD51-0BA0 的优势，那真得好好说道说道。首先就是它的“通用性”与“高隔离”完美结合。在工业现场，负载类型千奇百怪，有直流的、交流的、感性的、阻性的。 6ES7132-6GD51-0BA0 凭借机械继电器触点，能够通吃各种负载，无需像晶体管模块那样区分源型漏型或担心电压极性。更重要的是，它的每个通道都是完全隔离的，通道之间、通道与控制系统之间都有2500V的高压隔离，这意味着即使某一路发生高压窜入或短路，也不会波及到其他通道或损坏昂贵的CPU/接口模块，极大地提高了系统的安全性。
再一个不得不提的就是它的“大容量”驱动能力。相比晶体管输出通常只有0.5A或1A的电流限制， 6ES7132-6GD51-0BA0 单路能提供2A的持续电流，瞬间切换电流甚至更高。这使得它能够直接驱动中型接触器、大功率电磁阀或多组并联的指示灯，无需中间再加中继继电器，简化了电控柜的设计，减少了故障点。对于老旧设备改造，很多时候现场保留的都是220V交流负载，用这款模块可以直接替换原有的继电器板，无缝衔接。
此外， 西门子 6ES7132-6GD51-0BA0 的安装和维护也非常便捷。它属于ET200SP系列，采用了创新的Push-in直插式接线技术。接线时，只需将剥好皮的导线直接插入端子孔，听到“咔哒”声即锁定，无需螺丝刀，接线速度极快且接触可靠，抗振动性能好。模块本身带有清晰的LED指示灯，分别显示模块故障(SF)、电源(ON)以及每个通道的输出状态，现场排查故障一目了然。虽然继电器有机械寿命限制，但在正常负载下，其百万次的机械寿命足以满足绝大多数应用需求。对于熟悉ET200SP系统的工程师来说，这玩意儿简直就是神器，换模块不用断电(在特定基座支持下)，接线不用工具，效率极高。
