工控专家解析西门子 6ES7322-1BL00-0AA0 接线方法与故障诊断技巧

描述

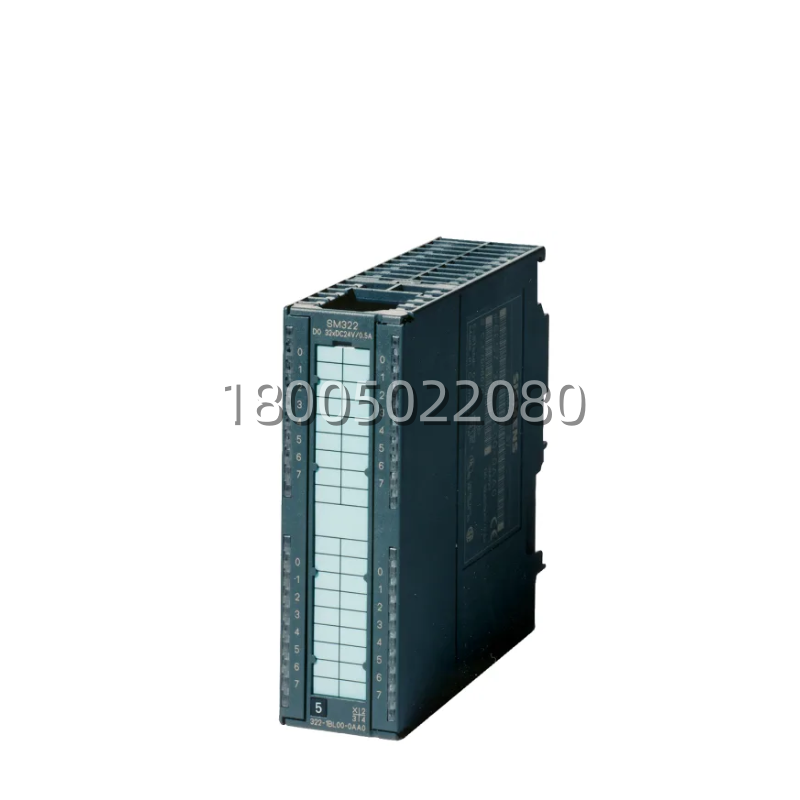

6ES7322-1BL00-0AA0 产品概述

在咱们工控圈子里，提起西门子S7-300 PLC，那绝对是中大型自动化系统的“中流砥柱”，尤其在汽车制造、化工、电力、物流等高端领域，它凭借极高的稳定性和强大的扩展能力占据了半壁江山。而今天咱聊的这款 西门子 6ES7322-1BL00-0AA0.就是S7-300系列中的高密度数字量输出模块——SM322 DO32x24V/0.5A。这可不是普通的继电器板，它是一个高性能的晶体管输出模板，集成了32个独立的开关量输出通道，专为驱动小型负载设计。在很多运行了十多年的老产线里， 西门子 6ES7322-1BL00-0AA0 依然是控制大量指示灯、小型电磁阀、继电器线圈的核心部件，一旦它罢工，整条产线可能就得停摆。

别看现在新型S7-1500或ET200SP层出不穷，但S7-300系列的存量市场依然巨大， 西门子 6ES7322-1BL00-0AA0 的地位依然不可撼动。为什么?因为它是那个时代最高性价比的高密度解决方案!它的设计初衷就是为了在有限的机架槽位上实现最多的IO点数。对于很多不想升级整个PLC系统、只想进行局部维护或备件替换的企业来说， 西门子 6ES7322-1BL00-0AA0 就是那个能让老设备焕发第二春的关键部件。它不仅具备完善的短路保护、过载保护和诊断功能，还拥有极快的开关频率，能满足高速控制需求。虽然该型号在西门子官方目录中已标记为“停产”或“受限供应”，但在二级市场和备件库中，它依然是抢手货。

6ES7322-1BL00-0AA0 技术规格

产品型号：6ES7322-1BL00-0AA0

制造商：SIEMENS (西门子)

产品类型：SIMATIC S7-300 数字量输出模块 (Digital Output Module)

所属系列：SM322

输出点数：32路 (DO 32 x 24V DC)

输出电压：24V DC (范围 20.4V – 28.8V)

单路输出电流：0.5A (额定), 最大可承受短时过载

输出类型：晶体管输出 (P-switching / 源型输出)

分组结构：4组，每组8个通道

每组总电流：最大4A (所有8个通道总和)

模块总电流：最大16A (所有32个通道总和)

电气隔离：光电隔离 (每组之间隔离，组内通道不隔离)

隔离电压：500V AC (测试电压)

开关频率：

阻性负载：最高 100 Hz

感性负载：最高 10 Hz (需加续流二极管)

灯负载能力：最大 5W (24V)

短路保护：电子式短路保护，可组态是否自动重启

诊断功能：

短路诊断

断线诊断 (可选)

过温诊断

负载电压丢失诊断

状态指示：每个通道都有LED指示灯 (绿色表示输出激活)

功耗：典型值 6.6W (不含负载)

背板总线电流：约 110mA (5V DC)

安装方式：S7-300导轨安装，固定在机架上

连接器：需要 40针前连接器 (如 6ES7392-1AM00-0AA0)

工作环境温度：0°C 至 +60°C (垂直安装)

存储温度：-40°C 至 +85°C

相对湿度：5% 至 95% (无冷凝)

防护等级：IP20

认证：CE, UL, cULus, ATEX (部分区域)

主要特点和优势

说到 西门子 6ES7322-1BL00-0AA0 的优势，那真得好好说道说道。首先就是它的“高密度”与“小体积”完美结合。在S7-300的单机架系统中，槽位是非常宝贵的资源。 6ES7322-1BL00-0AA0 仅占用一个槽位，却提供了32个输出点，这意味着你可以用更少的模块控制更多的设备，极大地节省了机柜空间和成本。相比那些8点或16点的模块，它的集成度高出数倍，对于IO点数密集的应用场景(如大型装配线、立体仓库)，它是无可替代的选择。

再一个不得不提的就是它的可靠性和诊断能力。S7-300系列一直以“皮实耐用”著称， 6ES7322-1BL00-0AA0 也不例外。它内置了先进的电子保护电路，当某个输出点发生短路或过载时，它会自动切断该通道或整组输出，防止故障扩大，同时通过背板总线向CPU发送诊断信息。工程师可以通过STEP7软件实时查看故障原因，快速定位问题点，大大缩短了停机维修时间。此外，每个通道都有独立的LED指示灯，现场巡检时一眼就能看出哪个输出了问题，无需万用表逐个测量，效率极高。

此外， 西门子 6ES7322-1BL00-0AA0 的灵活性和兼容性也非常出色。它支持多种诊断功能的组态，用户可以根据实际需求在硬件配置中开启或关闭某些诊断项，以平衡响应速度和安全性。它完全兼容S7-300系列的所有CPU(如CPU312. CPU315-2DP, CPU317等)和所有40针前连接器(螺丝型或弹簧型)。虽然它是老型号，但其性能指标至今仍能满足绝大多数工业应用需求。对于熟悉S7-300系统的工程师来说，这玩意儿简直就是老朋友，用起来顺手，修起来放心。在存量市场上， 西门子 6ES7322-1BL00-0AA0 的需求量依然巨大，足见其生命力之顽强。
