工控老姜揭秘：西门子 6ES5756-0AA11 如何实现毫秒级顺序控制与故障诊断

描述

6ES5756-0AA11 技术规格

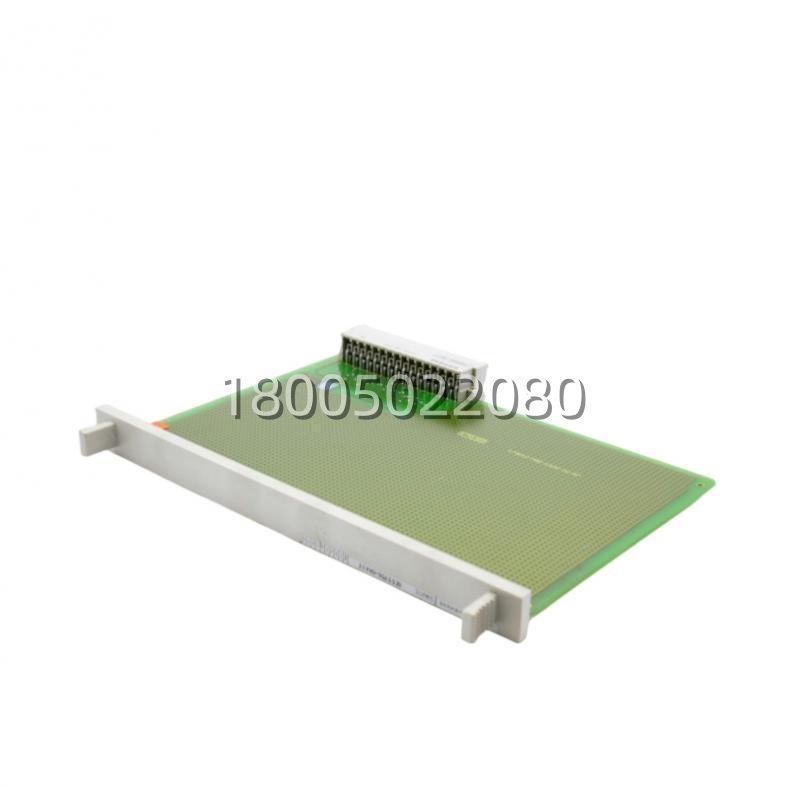

产品型号：6ES5756-0AA11

制造商：西门子 (SIEMENS)

产品类型：顺序模块 / 功能模块 (Sequence Module / Function Module)

所属系列：SIMATIC S5 (专用于S5-150U)

兼容CPU：SIMATIC S5-150U (如 6ES5150-… 系列)

最大步数：支持高达 200-500 步的顺序控制 (具体取决于程序复杂度)

输入/输出能力：通过S5-150U背板总线访问，可控制大量数字量/模拟量IO

扫描周期：独立于主CPU扫描周期，可实现极快的顺序步切换 (毫秒级)

编程语言：支持顺序功能图 (SFC), GRAPH (需相应软件包)

通讯接口：通过S5-150U并行背板总线 (K-Bus/C-Bus) 与CPU交换数据

物理尺寸：标准S5-150U模块宽度 (通常占1-2个槽位)

材质：高强度阻燃工程塑料 + 镀金总线触点

工作温度：0°C 至 +60°C

存储温度：-25°C 至 +70°C

防护等级：IP20 (安装于控制柜内)

认证标准：UL, CE, CSA

重量：约 200g – 300g

6ES5756-0AA11 产品概述

在中型工业自动化领域，S5-150U曾是性价比之王，但当面对复杂的顺序控制任务(如多工位装配、分级水处理、批量配料)时，仅靠主CPU扫描梯形图往往显得力不从心，容易导致扫描周期过长、响应滞后。这时候，西门子 6ES5756-0AA11 就闪亮登场了。很多兄弟可能只关注主CPU的性能，却忽略了这个能分担重任的“特种部队”。老姜我得给您提个醒：有了 6ES5756-0AA11.您的S5-150U系统就能从“单核苦力”升级为“多核智能”，专门处理那些逻辑复杂、步骤繁多的工艺过程。

这块 6ES5756-0AA11 的核心价值在于它的“独立处理”与“图形化编程”能力。它不是一个简单的IO扩展卡，而是一个内置了专用处理器和内存的智能模块。您可以将复杂的顺序逻辑(如：第一步夹紧->第二步钻孔->第三步检测->第四步松开)编写成直观的顺控图 (Sequential Function Chart)，然后下载到 6ES5756-0AA11 中运行。模块会独立于主CPU，以极快的速度一步步执行这些逻辑，只有在需要与外部IO交互或向主CPU报告状态时才进行数据交换。这就好比给主经理 (CPU) 配了一个专业的车间主任 (6ES5756-0AA11)，经理只需下达开始指令，车间主任就能自主、高效地管理整个生产流程，大大减轻了经理的负担。

而且，6ES5756-0AA11 提供了强大的在线监控和故障诊断功能。在STEP5编程软件中，您可以清晰地看到当前执行到哪一步，哪一步被阻塞，以及阻塞的原因(如传感器未到位、气缸超时等)。这种透明度 (Transparency) 使得调试和维护变得异常简单，即使是复杂的几十步流程，也能一目了然。在很多运行了二十多年的食品包装线、汽车装配线上，6ES5756-0AA11 依然稳定地指挥着每一个机械动作，确保生产节拍精准无误。它是提升S5-150U系统逻辑处理能力、简化复杂程序的神器，缺了它，很多复杂工艺只能靠堆砌冗长的梯形图，既难写又难改。

主要特点和优势

咱们来深扒一下 6ES5756-0AA11 到底强在哪。首先，最核心的就是它的“离线执行”能力。这是普通逻辑指令无法比拟的。6ES5756-0AA11 拥有独立的执行周期，不受主CPU扫描时间的影响。即使主CPU因为处理大量数据而变慢，顺序模块依然能以恒定的高速执行顺控步骤。这种确定性 (Determinism) 对于高速生产线至关重要，确保了每个动作的 timing 都精准可控，不会因为CPU负载波动而出现卡顿或错乱。

其次，直观的图形化编程是它的另一大杀器。传统的梯形图在处理多分支、多条件的顺序逻辑时，容易变成“蜘蛛网”，难以阅读和维护。而 6ES5756-0AA11 支持顺序功能图 (SFC)，将工艺过程分解为清晰的“步 (Step)”和“转换 (Transition)”，用图形化的方式展示流程走向。这种结构化 (Structured) 的编程方式不仅降低了编程难度，还大大提高了程序的可读性和可维护性。新员工看一眼图就能明白工艺流程，老员工修改逻辑也得心应手。

再者，强大的诊断功能是它的隐形翅膀。6ES5756-0AA11 能实时记录每一步的执行状态、停留时间和错误代码。当生产停滞时，您无需在几百行梯形图中苦苦排查，只需在监控界面上查看顺控图，红色高亮的步骤会直接告诉您问题出在哪里(例如：第15步等待“限位开关A”信号，但超时未收到)。这种快速定位 (Quick Diagnosis) 能力极大地缩短了平均修复时间 (MTTR)，减少了停机损失。

最后，灵活性与可扩展性。一个S5-150U系统可以插入多个 6ES5756-0AA11 模块，分别控制不同的工艺段，实现真正的并行处理。比如，一条产线可以同时运行进料顺控、加工顺控和出料顺控，互不干扰。这种模块化 (Modularity) 设计使得系统扩容和工艺调整变得非常简单。
