工控老炮必囤：西门子 6ES5544-3UB11 经典4轴运动控制卡

描述

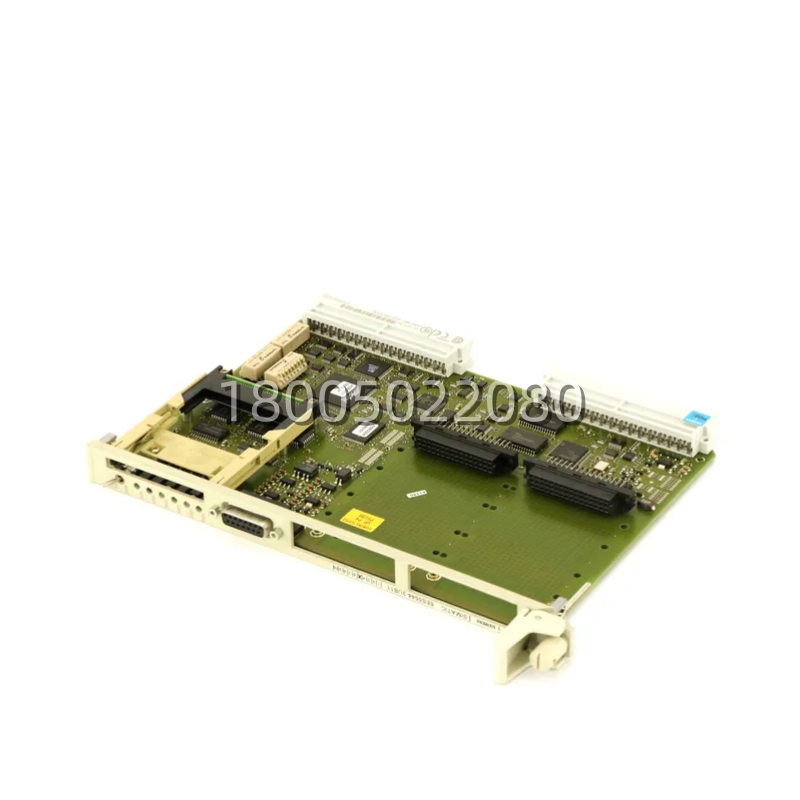

6ES5544-3UB11 产品概述

在工业自动化这片深不可测的江湖里，PLC是大脑，那运动控制模块就是四肢的“神经中枢”。如果说普通I/O模块是感知触觉，那西门子 6ES5544-3UB11 就是掌控精准动作的“小脑”。这是一款功能强大的智能定位模块(Intelligent Positioning Module)，型号常被称为IP243.专门用于SIMATIC S5-115U这些中型PLC系统。您可别以为它只是个简单的脉冲发生器，它是连接S5 CPU与伺服/步进驱动系统的关键桥梁，能独立承担复杂的运动控制任务。

这款 6ES5544-3UB11 的核心使命，就是让机器动得更准、更快、更稳。在S5-115U系统中，往往需要控制多台机械手、传送带或切割设备，如果靠CPU扫描周期来发脉冲，不仅占用大量资源，还很难保证多轴同步的精度。而 6ES5544-3UB11 的出现，彻底解决了这个问题。它内置了独立的微处理器，可以同时管理4个轴的运动，每个轴都能独立执行点位控制、连续路径控制甚至简单的插补运算。这意味着CPU只需下达一个简单的指令(如“移动到位置X”)，剩下的加速、减速、位置环闭环调节全由 6ES5544-3UB11 自己搞定。

作为S5-115U系统的核心扩展组件，6ES5544-3UB11 的定位非常清晰：它就是为了解决高精度的运动控制需求而生的。在2026年的今天，虽然S5系统早已退出历史舞台的中心，但在全球众多包装机械、印刷设备、数控机床和物流分拣系统中，S5-115U搭配 6ES5544-3UB11 的经典组合依然在生产一线服役。这时候，一块靠谱的 6ES5544-3UB11 就显得尤为珍贵。它不仅是维护人员的得力助手，更是保障这些老旧设备能够继续维持高精度加工、不被淘汰的生命线。有了 6ES5544-3UB11.哪怕系统再老，也能轻松实现微米级的定位精度。

6ES5544-3UB11 技术规格

产品型号：6ES5544-3UB11

制造商：西门子 (Siemens)

产品类型：智能定位模块 (Intelligent Positioning Module, IP243)

适用系列：SIMATIC S5-115U

控制轴数：4轴 (独立控制)

编码器类型：增量式编码器 (Incremental Encoder), TTL/HTL电平

最大计数频率：每通道最高 200 kHz (取决于具体配置)

输出信号：A/B相脉冲串 (Pulse Train), 方向信号

最大输出频率：最高 200 kHz

控制模式：点位控制 (Point-to-Point), 连续路径控制 (Continuous Path)

插补功能：支持简单的线性插补 (需软件配合)

供电电压：24V DC (外部供电用于编码器/驱动器接口), 5V DC (背板)

功耗：典型 3.5 W (不含外部负载)

工作温度：0°C 至 60°C

存储温度：-25°C 至 70°C

相对湿度：5% 至 95% (无冷凝)

防护等级：IP20 (安装后)

安装方式：直接插入S5-115U专用插槽

尺寸 (宽x高x深)：约 48mm x 120mm x 185mm

重量：约 0.35 kg

认证标准：CE, UL (视具体批次而定)

指示灯状态：RUN, ERROR, Axis 1-4 Status

主要特点和优势

说起 6ES5544-3UB11 的好处，那真是说到心坎里去了。首先就是它那“独立运算”的本事。作为智能模块，它不需要CPU频繁干预就能完成复杂的运动曲线规划。您可以预设大量的定位参数(如目标位置、速度、加速度、减速度)，模块内部会自动计算并生成平滑的S型或梯形速度曲线。这对于保护机械设备、减少冲击、延长寿命至关重要。对于S5-115U这种CPU资源有限的系统来说，把运动控制交给 6ES5544-3UB11.能让CPU腾出手来处理更复杂的逻辑和通信任务，整体系统效率大幅提升。

再一个，就是它那强大的4轴同步能力。6ES5544-3UB11 可以同时控制4个轴，并且支持轴间的简单联动。比如在包装机上，您需要送料轴、封口轴、切断轴完美配合，6ES5544-3UB11 能通过内部总线确保这4个轴的动作严丝合缝，误差控制在极小范围内。它支持增量式编码器的直接接入，形成真正的全闭环控制 (Closed-loop Control)，实时监测电机实际位置，一旦发现偏差(如丢步、打滑)，立即进行补偿或报警，确保加工精度万无一失。

还有不得不提的，就是它的灵活性和诊断功能。6ES5544-3UB11 支持多种编码器信号电平(TTL/HTL)，能适应市面上绝大多数的伺服和步进驱动器。它的参数设置可以通过STEP 5编程软件方便地完成，甚至可以存储在模块的非易失性存储器中，断电不丢失。更重要的是，它具备完善的自诊断功能，能实时监测编码器断线、驱动器故障、超程限位等异常情况，并通过LED指示灯和状态字反馈给CPU。对于维护人员来说，这意味着故障排查 (Troubleshooting) 变得异常简单，一眼就能看出是哪个轴出了什么问题，大大缩短停机时间。

此外，6ES5544-3UB11 的稳定性和抗干扰能力也是一流的。工业现场的电磁环境 (Electromagnetic Environment) 向来复杂，变频器、大功率电机产生的干扰无处不在。但 6ES5544-3UB11 采用了西门子公司一贯的严苛设计标准，输入输出端都带有光电隔离和滤波电路。即使在最恶劣的环境下，它也能保证脉冲信号的纯净和编码器反馈的准确，不会因为偶然的干扰而导致位置漂移或误动作。对于分布式控制系统 (Distributed Control System) 或者大型可编程逻辑控制器 (Programmable Logic Controller, PLC) 项目而言，这种细节上的可靠性积累起来，就是整个产品的高质量和高良率。
