您的数据交互桥梁：6ES7341-1AH01-0AE0 异步通信处理器实战指南

描述

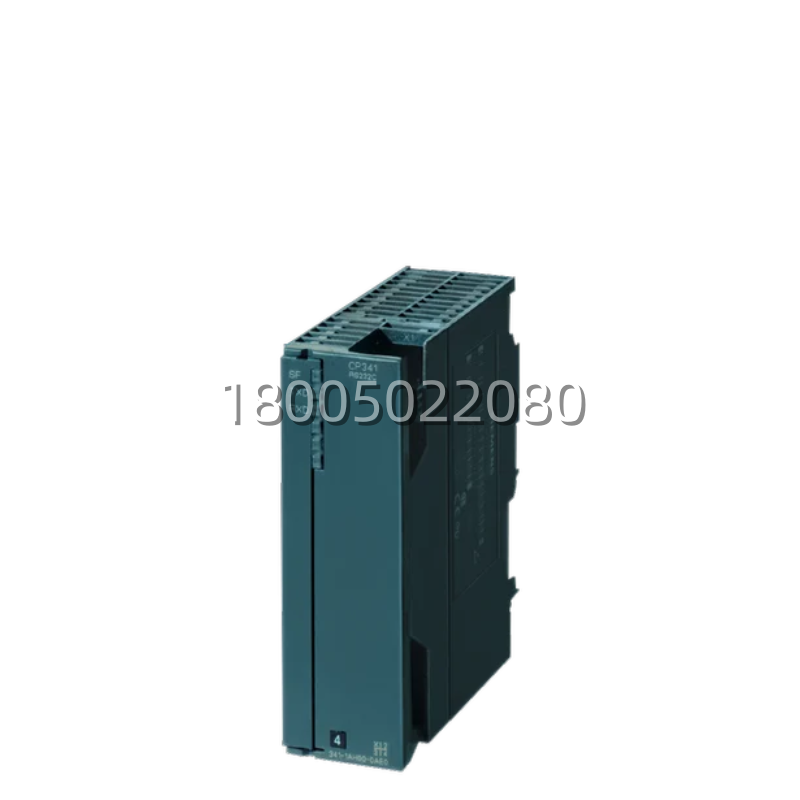

6ES7341-1AH01-0AE0 产品概述

在工业自动化的江湖里，PLC之间的以太网通信那是“大路货”，但要是碰到那些只会说“方言”的老设备、智能仪表或者特殊的扫码枪，普通的PLC可就傻眼了。这时候，就得请出咱们的“翻译官”——西门子 6ES7341-1AH01-0AE0.作为SIMATIC S7-300家族中经典的通信处理器(CP341)，它专门负责解决点对点(Point-to-Point)的串行通信难题。简单说，它就是给S7-300 CPU装上了一个超级智能的串口，让PLC能听懂并控制那些非PROFIBUS或非PROFINET的设备。

这款 6ES7341-1AH01-0AE0 提供一个独立的RS232/V.24接口，别看它只有一个口，本事可不小。它内置了高性能的通信协处理器，能够独立处理繁重的数据收发任务，把主CPU从繁琐的字符处理中解放出来。无论是简单的ASCII码文本传输，还是严谨的西门子3964(R)协议，甚至是通用的Modbus RTU协议，6ES7341-1AH01-0AE0 都能通过加载相应的驱动程序(Driver)轻松搞定。在物流分拣、称重计量、能源监控等场景中，6ES7341-1AH01-0AE0 往往是连接上层管理系统(MES)或底层智能传感器的关键枢纽，它的稳定性直接决定了数据链路的畅通与否。

6ES7341-1AH01-0AE0 技术规格

产品型号：6ES7341-1AH01-0AE0

制造商：西门子 (SIEMENS)

产品类型：通信处理器 (Communication Processor)

接口类型：RS232 (V.24) / TTY (需更换子模块，此型号标配RS232)

通道数量：1路

最大传输速率：19.2 kbps (部分固件版本支持更高，视具体驱动而定)

信号电平：符合EIA/TIA RS-232标准

连接器类型：Sub-D 9针公头 (直接集成在模块上)

电缆长度：最长15米 (标准RS232距离)

协议支持：ASCII, 3964(R), RK512 (需特定驱动), Modbus RTU (需购买授权驱动)

数据缓冲区：发送/接收各拥有一定容量的FIFO缓冲

工作电压：24V DC (取自背板总线)

电流消耗：典型值 120mA (5V), 10mA (24V)

工作温度：0℃ 至 60℃

存储温度：-40℃ 至 70℃

相对湿度：5% 至 95% (无冷凝)

防护等级：IP20

尺寸 (宽x高x深)：40mm x 125mm x 115mm

重量：约 180g

安装方式：标准35mm导轨安装

主要特点和优势

提到 6ES7341-1AH01-0AE0 的优势，首当其冲就是它的“兼容性”和“智能化”。在很多工厂改造项目中，您会遇到一大堆只带串口的老式分析仪、地磅仪表或者条码阅读器。让它们直接连以太网?门儿都没有!但有了 6ES7341-1AH01-0AE0.这事儿就简单了。它就像一个万能适配器，通过软件组态，您可以随意定义波特率、数据位、停止位和校验方式，完美匹配对方设备的“口音”。而且，它支持多种通信协议，特别是3964(R)协议，带有完善的错误检测和重传机制，确保数据在嘈杂的工业环境中也能准确无误地传输。

另一个核心亮点是它的“独立性”。普通的CPU集成串口往往需要CPU不断轮询来处理数据，占用大量扫描周期，导致系统变慢。而 6ES7341-1AH01-0AE0 内部自带专用的通信芯片和固件，数据收发、校验、缓冲都由它自己搞定。只有当一帧数据完整接收或发送完成后，它才会通过中断(Interrupt)通知CPU。这种机制极大地降低了中央处理器 (CPU) 的负载，保证了整个控制系统的实时响应能力。对于处理高频次、大数据量的串行通信任务，6ES7341-1AH01-0AE0 的表现远超集成接口。

此外，它的扩展性也非常强。虽然 6ES7341-1AH01-0AE0 出厂标配是RS232接口，但通过更换不同的子模块(Submodule，需另购)，它甚至可以支持RS485或20mA电流环接口(注：具体子模块型号需匹配，AH01通常固定为RS232.若需其他接口需选其他型号如BH01等，但此处强调其架构的灵活性)。在软件层面，西门子提供了丰富的功能块(FB/FB41等)和示例程序，甚至支持第三方Modbus驱动，让工程师能快速上手。对于需要与异构系统打交道的自动化项目，6ES7341-1AH01-0AE0 绝对是您工具箱里不可或缺的“瑞士军刀”，用最小的成本解决最头疼的通信难题。
