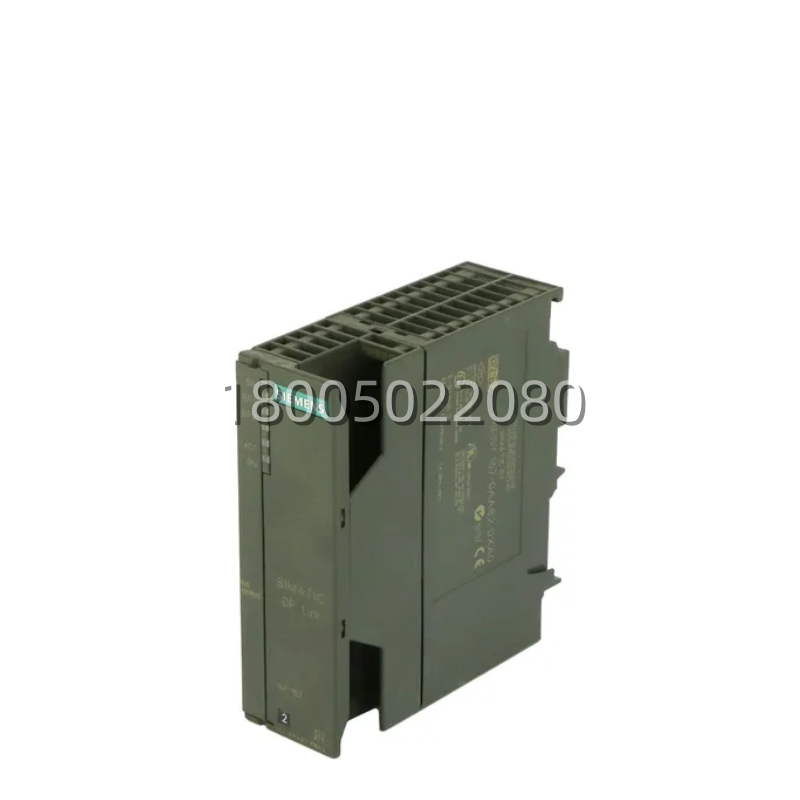

揭秘西门子 6ES7157-0AA82-0XA0：为何它是极端环境下的通信桥梁

描述

产品型号：6ES7157-0AA82-0XA0

制造商：西门子 (Siemens)

产品类型：DP/PA Link 接口模块 (Interface Module)

所属系列：SIMATIC ET 200M

功能描述：连接 PROFIBUS DP 网络与 PROFIBUS PA 网络，实现协议转换和速率匹配

DP侧速率：9.6 kbps 至 12 Mbps

PA侧速率：固定 31.25 kbps (符合IEC 61158-2标准)

工作温度范围：-40°C 至 +70°C (这是与普通版 6ES7157-0AC81-0XA0 的最大区别，普通版通常为 0-60°C)

存储温度范围：-50°C 至 +85°C

供电电压：

DP侧：24 V DC (通常由背板或外部提供)

PA侧：可从DP侧获取能量并通过段耦合器供给PA总线，或独立供电

最大PA节点数：取决于段耦合器和电源，通常最多32个设备/段

诊断功能：支持DPV1诊断，可监测PA段短路、断路、设备故障等

认证标准：CE, UL, cULus, FM, ATEX (系统级认证), IECEx

安装方式：安装在S7-300导轨上，配合UM总线连接器使用

6ES7157-0AA82-0XA0 产品概述

在石油天然气、化工、制药这些行业里，现场环境那叫一个“丰富多彩”：要么是西伯利亚般的极寒，要么是反应炉旁的酷热，而且到处都是易燃易爆气体。普通的通信模块在这种环境下，要么冻得死机，要么热得罢工，甚至可能因为火花引发事故。

西门子 6ES7157-0AA82-0XA0 就是为了解决这些痛点而生的“特种兵”。首先，它是一个协议转换器，把控制室里高速的PROFIBUS DP信号，“翻译”成现场仪表能听懂的低速、本安型的PROFIBUS PA信号。这意味着你可以用一根双绞线既传数据又给现场仪表供电(总线供电)，大大简化了防爆区的布线。

其次，也是最关键的，它的扩展温度范围 (-40°C ~ +70°C)。这使得它可以安装在没有空调加热的户外机柜、集装箱式撬装设备，甚至是靠近热源的控制箱内。无论是在北极圈的油气田，还是在中东的炼化厂，6ES7157-0AA82-0XA0 都能稳稳地工作，确保数据链路不断裂。它不仅仅是个连接器，更是连接安全区与危险区、舒适环境与极端环境的生命通道。

主要特点和优势

说到 6ES7157-0AA82-0XA0 的优势，首当其冲就是它的“耐候性”。普通模块到了-20度可能就启动困难，到了65度就报警停机。但这块 扩展温度版 (Extended Temperature) 模块，采用了特殊的元器件和散热设计，能在 -40°C 到 +70°C 的宽温域内满负荷运行。这意味着你可以省掉昂贵的恒温机柜和加热器/空调系统，直接降低项目成本 (CAPEX) 和运维成本 (OPEX)。

再一个，就是它的“无缝 bridging”。它内置了段耦合器 (Segment Coupler) 的功能，实现了DP和PA之间的透明传输。对于PLC主站来说，PA线上的仪表就像直接挂在DP总线上一样，组态非常简单。它自动处理波特率转换和数据缓冲，用户无需编写复杂的转换程序。这种透明性 (Transparency) 让系统集成变得异常轻松。

还有不得不提的，就是它的“安全性”。作为连接防爆区的关键设备，它完全符合本质安全 (Intrinsic Safety) 的要求。它能限制输送到PA总线的能量，确保即使在现场发生短路或断路，也不会产生足以点燃易燃气体的火花。配合正确的防爆栅或本安电源，6ES7157-0AA82-0XA0 是构建SIL等级安全仪表系统 (SIS) 的可靠基石。

最后，这模块的“诊断力”也很强。它支持详细的DPV1诊断，能精确报告PA段的故障类型(如总线短路、接地故障、某个仪表离线等)。维护人员不用跑到几十米高的塔顶去查线，在中控室就能知道是哪台压力表出了问题。总之，6ES7157-0AA82-0XA0 就是用实力证明：无论环境多恶劣，通信必须畅通无阻!
