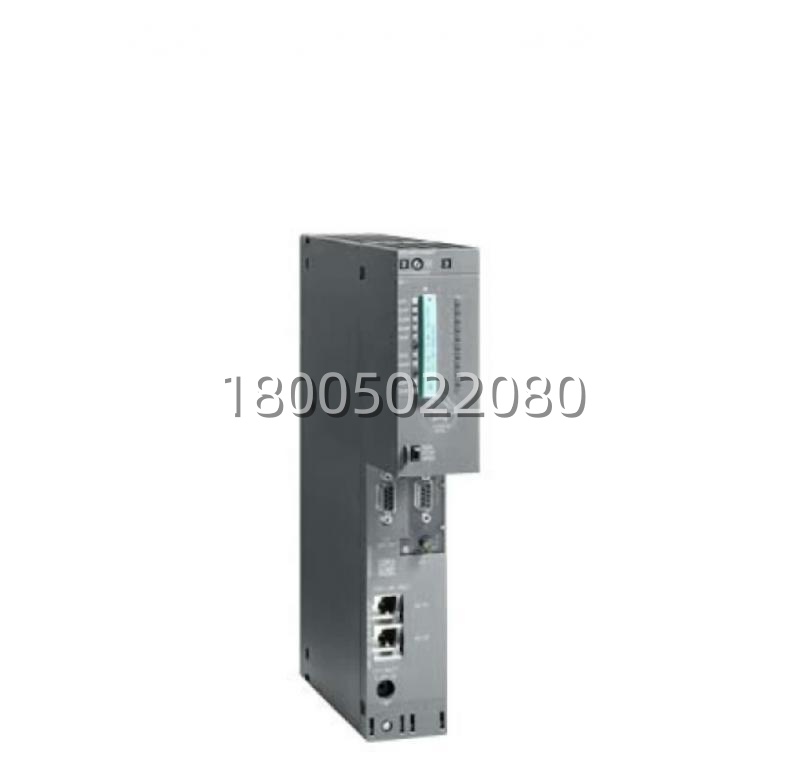

6ES7416-3FR05-0AB0 产品概述

在工业自动化对安全性要求日益严苛的今天，SIMATIC S7-400系列中的故障安全型CPU成为了众多高危行业的定海神针，而 西门子 6ES7416-3FR05-0AB0 (CPU 416F-3 PN/DP) 则是其中的佼佼者。它不仅仅是一个执行逻辑代码的处理器，更是一个集标准控制与安全监控于一身的“双重守护神”。作为S7-400系列的高端安全型CPU， 6ES7416-3FR05-0AB0 专为那些对处理速度、内存容量、通讯能力以及功能安全都有极高要求的复杂应用场景而生。

面对现代化工厂中成千上万的I/O点、复杂的PID算法以及严格的安全联锁需求(如紧急停车系统ESD、燃烧器管理系统BMS)，普通PLC往往难以兼顾性能与安全。但 6ES7416-3FR05-0AB0 凭借其强大的双核处理能力(标准核+安全核)和总计11.2MB的大容量工作内存，能够游刃有余地在同一控制器内同时执行标准程序和安全程序。其集成的PROFINET接口让它能轻松融入现代化的工业以太网架构，实现高速数据采集与远程诊断;而MPI/DP接口则兼容传统的现场总线设备。对于追求高可用性、高安全等级(SIL3)和长生命周期的工程项目， 6ES7416-3FR05-0AB0 无疑是工程师们最信赖的“核心安全算力单元”。

6ES7416-3FR05-0AB0 技术规格

产品型号： 6ES7416-3FR05-0AB0

制造商：西门子 (Siemens)

产品类型：故障安全中央处理单元 (CPU 416F-3 PN/DP)

所属系列：SIMATIC S7-400 (F-System)

工作内存 (Work Memory)：

总计：11.2 MB

代码区：5.6 MB

数据区：5.6 MB

装载内存 (Load Memory)：取决于插入的MMC卡 (可扩展至较大容量)

指令执行时间：

位指令：约 0.06 μs (典型值，极快)

字指令：约 0.12 μs

浮点运算：约 0.4 μs

集成接口：

接口1：MPI/PROFIBUS-DP (组合接口)，速率最高12 Mbps

接口2：PROFINET (Ethernet)，支持TCP/IP, ISO-on-TCP, UDP, PROFINET IO

接口3：IFM (Integrated Function Module) 插槽，可插入特定的功能模块(如额外的DP口或光纤口)

最大I/O地址范围：

数字量输入/输出：各 64 KB

模拟量输入/输出：各 4 KB

安全功能：

符合 IEC 61508 SIL 3

符合 ISO 13849-1 PL e

需配合 S7 Distributed Safety (V5.4及以上) 软件包使用

通讯能力：

S7通信：支持 (作为服务器/客户端)

PG/OP通信：支持

全局数据通信 (GD)：支持

PROFIBUS-DP主站/从站：支持

PROFINET IO控制器/设备：支持

电源电压：24V DC (通过背板总线供电)

功耗：典型值 8.5 W (含安全功能运行)

尺寸规格：适配S7-400标准槽位 (约 80mm 宽，双宽模块)

工作温度范围：-25°C 至 +60°C

防护等级：IP20 (安装在控制柜内)

生命周期状态：已停产 (End of Product Lifecycle)，但仍有大量库存和二手流通，需注意供货渠道。

主要特点和优势

说到 西门子 6ES7416-3FR05-0AB0 的厉害之处，首推它的“安全与标准一体化架构”。传统的做法可能需要两套独立的系统(一套标准PLC，一套安全PLC)来分别处理逻辑和安全联锁，这不仅增加了成本和维护难度，还占用了宝贵的柜内空间。而 6ES7416-3FR05-0AB0 在一个CPU内集成了两个独立的处理通道，通过内部交叉校验机制，确保任何单点故障都能被立即检测并导向安全状态。这意味着工程师可以在STEP 7环境中统一组态标准程序和安全程序，大大简化了工程设计和调试流程。

再看它的“通讯前瞻性与扩展能力”， 6ES7416-3FR05-0AB0 是S7-400系列中较早集成原生PROFINET接口的高端安全CPU。这使得它能直接连接支持PROFINET的分布式IO(如ET200SP/MP)、驱动器和HMI，实现毫秒级的实时通讯，无需额外的通讯模块。同时，它保留了经典的MPI/DP接口，完美兼容旧有设备。更独特的是其IFM插槽，允许用户根据实际需求灵活扩展第三个通讯口或特殊功能，这种“进可攻退可守”的灵活性，让它能适应从老旧改造到新建数字化工厂的各种网络拓扑。此外，它还支持S7-400特有的“热插拔”功能，在冗余或特定配置下，允许在系统运行时更换故障模块，极大提高了系统的可用性。

易用性与维护性方面， 西门子 6ES7416-3FR05-0AB0 同样表现出色。前面板带有清晰的状态LED指示灯(包括RUN, STOP, SF, SFS, BF等)，其中SFS灯专门用于指示安全相关的故障，帮助运维人员快速区分是普通程序错误还是安全系统异常。内置的实时时钟(RTC)可保存长达10年的日期和时间，确保安全事件记录的时间戳准确无误，便于事故追溯和合规性审计。配合STEP 7 V5.x SP4及以上版本和S7 Distributed Safety选件包，工程师可以利用强大的在线诊断和安全向导功能，快速定位问题并验证安全逻辑的完整性。无论是新建的大型炼化项目，还是老旧装置的安全仪表系统(SIS)升级， 6ES7416-3FR05-0AB0 都能凭借其卓越的性能和成熟的安全生态，成为您自动化系统中不可或缺的“智慧与安全心脏”。
