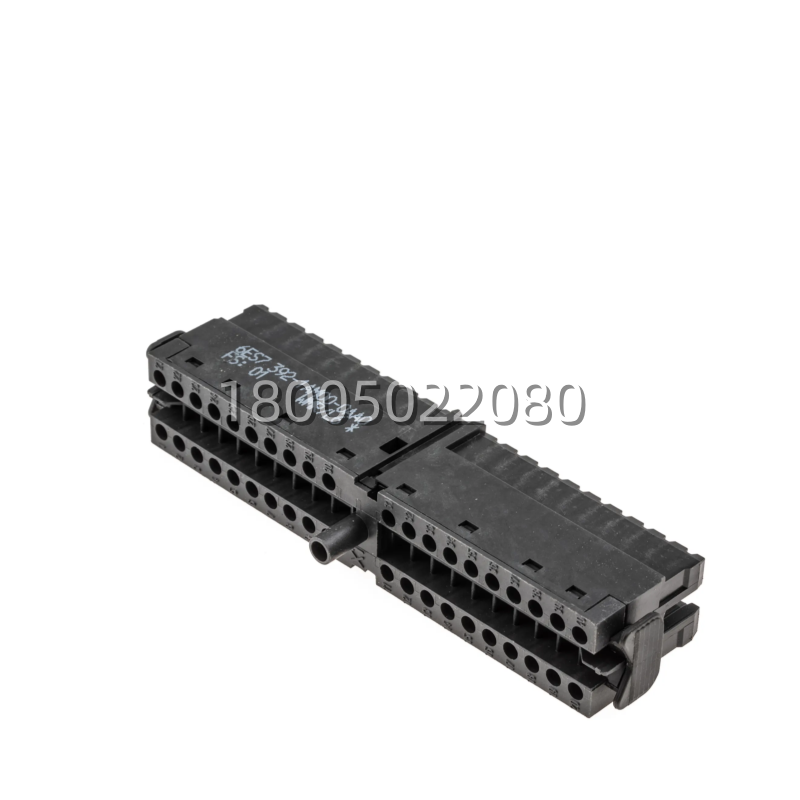

6ES7392-1AM00-0AA0 产品概述

在大型工业自动化控制系统中，S7-300 PLC因其模块化设计而备受青睐。然而，当遇到模拟量模块(如SM331/332)、高速功能模块(如FM350/FM352)或通信处理器(如CP341)时，普通的20针连接器往往不够用，这时候就需要请出咱们的“扩容专家”——西门子 6ES7392-1AM00-0AA0.这是一款专为S7-300系列宽体模块(占用两个槽位宽度的模块)设计的40针前连接器。

6ES7392-1AM00-0AA0 不仅仅是一个简单的接线排，它是实现快速维护和标准化布线的重要组件。其核心设计理念是“模块与接线分离”。您可以预先将现场所有的传感器和执行器线路接在这个前连接器上，然后将其整体插入到PLC模块中。当模块发生故障需要更换时，只需按下卡扣拔出模块，前连接器连同所有接线依然牢固地固定在导轨上，无需动用一把螺丝刀去拆线。这种设计极大地缩短了停机时间，降低了维护人员的工作强度。此外，6ES7392-1AM00-0AA0 还配备了机械编码销，确保只有对应类型的模块才能插入，从根本上杜绝了因误插不同电压等级模块而引发的短路或设备损坏事故。对于追求高可用性和易维护性的现代工厂，6ES7392-1AM00-0AA0 是电气柜中不可或缺的标准配置。

6ES7392-1AM00-0AA0 技术规格

产品型号：6ES7392-1AM00-0AA0

制造商：西门子 (SIEMENS)

产品类型：前连接器 (Front Connector)

针脚数量：40针 (40-pole)

适用模块类型：S7-300系列宽体模块 (例如：模拟量模块、功能模块、通信模块)

接线方式：螺丝端子 (Screw terminals)

导线截面积 (单股)：0.2 mm² 至 2.5 mm²

导线截面积 (多股带冷压头)：0.25 mm² 至 2.5 mm²

剥线长度：约 8 mm

额定电压：250 V AC / 300 V DC

额定电流：6 A (每触点)

绝缘材料：阻燃塑料 (符合UL94 V0)

机械编码：支持 (附带可移动的编码元件，需自行设置)

尺寸 (宽x高x深)：约 48mm x 65mm x 35mm (含接线空间)

重量：约 80g

防护等级：IP20 (安装后)

工作环境温度：0℃ 至 60℃

存储温度：-40℃ 至 70℃

认证：CE, UL, CSA

主要特点和优势

提到 6ES7392-1AM00-0AA0 的优势，首当其冲就是它的“免拆线更换”功能。在传统接线方式中，更换一个PLC模块意味着要拧下几十根线，记录线号，换完后再一根根接回去，不仅耗时耗力，还容易接错。而使用 6ES7392-1AM00-0AA0.整个过程简化为“拔下旧模块 -> 插上新模块”，几分钟即可完成。这对于那些对连续生产要求极高的行业(如化工、电力、汽车制造)来说，每一分钟的停机节省都是巨大的经济效益。

另一个关键亮点是它的“防错机制”。S7-300系统中有多种不同类型的模块，有的接24V，有的接220V，有的接模拟信号。6ES7392-1AM00-0AA0 侧面带有可调节的机械编码销(Coding Element)。您可以在安装前，根据模块的类型将编码销调整到特定位置。如果试图将一个编码不匹配的模块插入前连接器，物理结构会阻止其完全插入。这种硬件级的防呆设计，有效避免了人为失误造成的灾难性后果，保护了昂贵的PLC模块和现场设备。

此外，6ES7392-1AM00-0AA0 的接线端子质量也非常出色。螺丝端子设计提供了可靠的接触压力，能够适应不同粗细的导线，并且抗震性能好，适合在振动较大的工业环境中长期运行。透明的前盖板(通常需单独订购或随连接器附带，视具体批次)可以保护接线端子免受灰尘和意外触碰，同时允许查看线号标签。对于电气工程师而言，6ES7392-1AM00-0AA0 让复杂的柜内布线变得井井有条，实现了真正的模块化施工，是提升电气工程质量和效率的得力助手。
