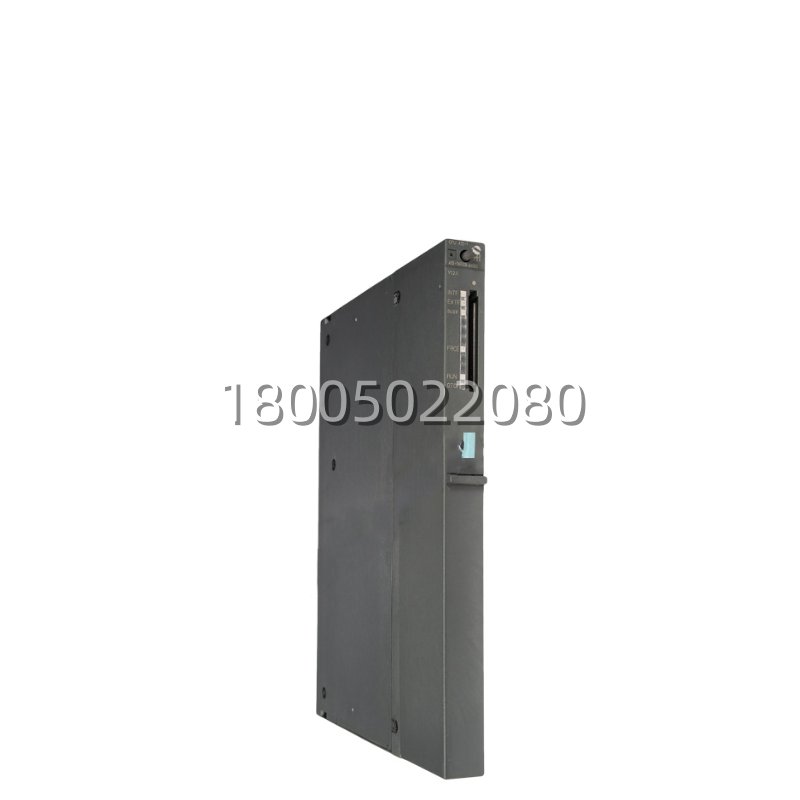

搞定复杂逻辑！西门子 6ES7412-1XF03-0AB0 CPU 412-1实战编程指南

描述

6ES7412-1XF03-0AB0 技术规格

产品型号：6ES7412-1XF03-0AB0 (固件版本通常对应V2.x或更高，具体视生产批次)

制造商：西门子 (SIEMENS)

产品类型：中央处理单元 (CPU)

所属系列：SIMATIC S7-400 (CPU 412-1)

工作内存 (Work Memory)：96 KB 集成

用户程序区：64 KB

数据区：32 KB

装载内存 (Load Memory)：依赖微存储卡 (MMC)，可扩展至 64 MB (需单独订购 MMC)

保持性存储器 (Retentive Memory)：可调，最大 64 KB (由工作内存提供)

位存储区 (Markers)：8 KB (默认保持性可设)

定时器/计数器：各 256 个

布尔指令执行时间：典型 0.2 µs

字指令执行时间：典型 0.4 µs

浮点运算时间：典型 2.0 µs

集成接口：

接口 1：MPI / PROFIBUS-DP 组合接口 (9.6 kbit/s – 12 Mbit/s)，支持PG/OP通讯、S7通讯及DP主站/从站功能

扩展能力：

最多可连接 3 个扩展机架 (ER1/ER2) 或通过ET200M分布式I/O扩展

最大I/O地址空间：数字量 16 KB / 模拟量 4 KB

通讯功能：

S7 Basic Communication

S7 Communication (Client/Server)

PROFIBUS DP (Master/Slave)

Global Data (GD) via MPI

电源电压：24 V DC (20.4 – 28.8 V)

功耗：典型 15 W (不含负载)

工作温度：0 °C 至 +60 °C (垂直安装)

尺寸：标准S7-400单宽模块 (约 50mm 宽)

6ES7412-1XF03-0AB0 产品概述

在S7-400的庞大帝国里，6ES7412-1XF03-0AB0 (CPU 412-1) 扮演着“入门即高端”的角色。虽然它是400系列的入门级CPU，但千万别拿它和S7-300的入门款比，它的底子可是纯正的S7-400架构——多任务处理、高可靠性、强大的通讯能力和巨大的扩展潜力。对于很多中型项目来说，S7-300的性能到了瓶颈，上S7-416又太贵，这时候 6ES7412-1XF03-0AB0 就是那个完美的“甜点”选择。

它拥有96 KB的工作内存，这在当今看来可能不算大，但在处理逻辑控制、顺序控制和常规数据处理时绰绰有余。更重要的是，它的指令执行速度极快，布尔指令仅需0.2微秒，这意味着即使程序量较大，扫描周期也能保持在毫秒级，确保控制的实时性。集成的MPI/DP接口让它天生就具备联网能力，既能连电脑下载程序，又能连触摸屏显示数据，还能直接做DP主站挂载远程IO站，省去了购买额外通讯模块的费用。

6ES7412-1XF03-0AB0 的另一大杀手锏是它的扩展性。S7-400的背板总线带宽远高于300系列，这使得CPU 412-1可以轻松驱动多个扩展机架，或者通过PROFIBUS-DP连接几十个ET200M从站，轻松实现上千点甚至上万点的I/O控制。无论是改造老旧的S5系统，还是新建一条中型生产线，6ES7412-1XF03-0AB0 都能以极高的性价比，提供超越预期的性能和稳定性，是工程师手中那张“进可攻退可守”的王牌。
