描述

6ES7403-1TA00-0AA0 技术规格

产品型号：6ES7403-1TA00-0AA0 (注：后续升级版型号可能为 6ES7403-1TA01-0AA0.功能基本一致)

制造商：西门子 (SIEMENS)

产品类型：扩展机架 (Expansion Rack Type 1 – ER1)

所属系列：SIMATIC S7-400

槽位数量：18 个标准槽位

槽位用途：仅用于安装信号模块 (SM)、功能模块 (FM) 或通讯处理器 (CP)。严禁插入CPU或电源模块 (PS)。

背板总线：集成K总线 (通讯) 和P总线 (过程映像)，通过接口模块与主机架交换数据

最大扩展距离：取决于所使用的接口模块 (IM)，使用IM460/461电缆可达数米，使用光纤IM可达数百米甚至数公里

电源要求：机架本身无电源插槽，需通过专门的电源连接器或在相邻机架通过总线供电(具体视IM类型而定)，通常推荐在ER1附近配置独立的24V/48V/120V/230V电源柜或通过IM460-4/IM461-4进行远程供电

工作温度：0 °C 至 +60 °C

存储温度：-40 °C 至 +85 °C

防护等级：IP20 (安装于控制柜内)

机械尺寸：标准S7-400宽度，18槽排列，高度和深度符合S7-400规范

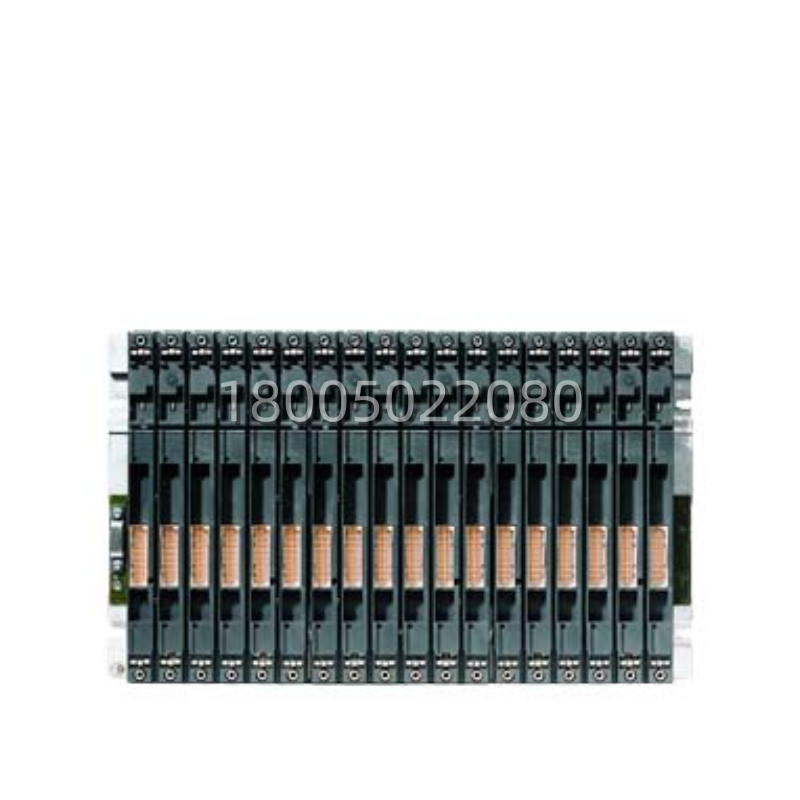

6ES7403-1TA00-0AA0 产品概述

在大型自动化项目中，I/O点数动辄上千，一个中央机架 (CR) 根本塞不下这么多模块。这时候，6ES7403-1TA00-0AA0 (ER1扩展机架) 就登场了。你可以把它理解为S7-400系统的“外挂硬盘”，专门用来扩充IO容量。它长得跟中央机架很像，也是18个槽位的大架子，但肚子里的构造不一样——它没有CPU的位置，也没有电源模块的插口。它的唯一任务就是老老实实地插上各种信号模块(数字量、模拟量)，然后通过一根特殊的电缆(连接接口模块IM)，听从中央机架CPU的指挥。

很多新手容易搞混UR1(通用机架)和ER1(扩展机架)。UR1既能当中央机架用(插CPU+电源)，也能当扩展机架用;而 6ES7403-1TA00-0AA0 是纯粹的扩展机架，性价比更高，专为大规模I/O扩展设计。它的背板总线经过优化，确保在长距离传输下信号依然稳定。对于那种需要把IO柜分散布置在工厂不同角落的大型产线，比如钢铁厂的连铸车间，相距几十米的几个ER1机架通过光纤接口模块连起来，既节省了昂贵的动力电缆，又实现了集中控制。6ES7403-1TA00-0AA0 就是这种分布式架构中的核心载体，用坚实的铝骨架撑起庞大的数据网络。

主要特点和优势

咱搞大系统的，最怕就是机架不稳、总线掉线。6ES7403-1TA00-0AA0 之所以能成为大型项目的首选，靠的就是它的“专一”和“强壮”。首先，它提供了高达18个槽位的密度，这意味着单个机架就能容纳大量的IO模块，极大地减少了机架数量，节省了柜体空间和布线成本。想象一下，如果用8槽的机架，你得装三个才能抵得上这一个 6ES7403-1TA00-0AA0.那得省多少导轨和接线工作量!

其次，它的电气设计非常讲究。虽然它自己不带电源插槽，但这种设计反而提高了灵活性。你可以根据现场情况，选择本地独立供电，或者通过接口模块 (如IM460-4) 从中央机架远程供电。特别是对于要求高可用性的场合，ER1机架支持配置冗余电源方案(需配合特定IM和电源模块)，即使一路电源挂了，另一路立马顶上，系统照样跑，这对于石化、电力等不能停机的行业来说，简直是救命稻草。

再一个，就是它的兼容性和扩展性。6ES7403-1TA00-0AA0 完美兼容所有S7-400系列的信号模块和功能模块。不管是老式的32点数字量模块，还是最新的高精度模拟量模块，插上去就能用。配合不同的接口模块 (IM460-0/1/3/4等)，扩展距离可以从几米延伸到几公里，组网方式极其灵活。而且，它的机械结构坚固耐用，铝型材散热好，抗震动能力强，即使在环境恶劣的现场，也能保证背板总线接触良好，数据传输零丢包。总的来说，6ES7403-1TA00-0AA0 就是用专业的設計，解决了大规模I/O扩展的痛点，让系统既庞大又稳健。
