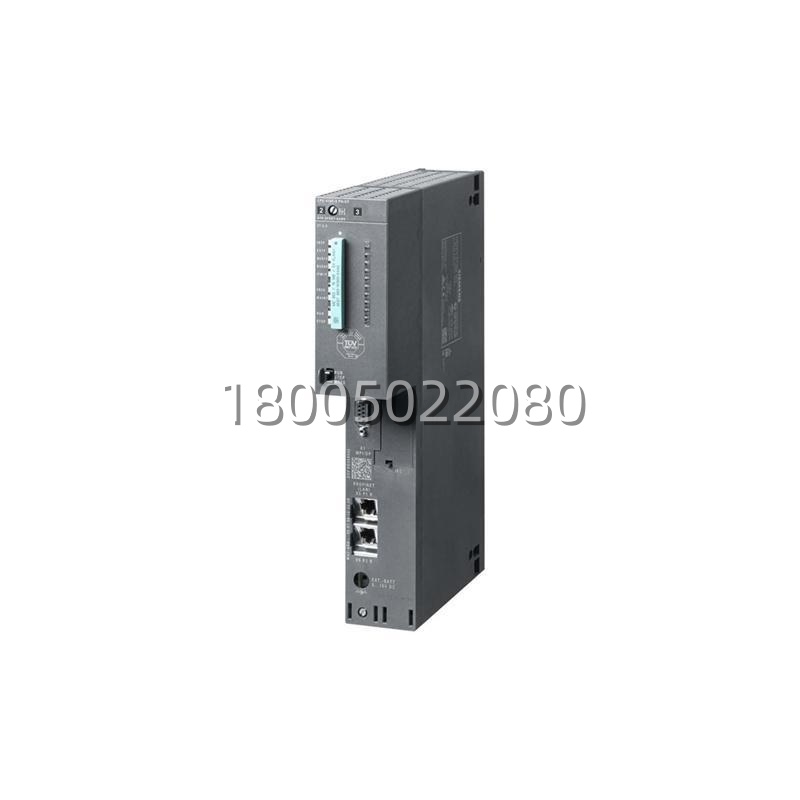

搞定超巨型复杂控制！西门子 6ES7417-4XT05-0AB0 CPU 417-4实战编程指南

描述

6ES7417-4XT05-0AB0 技术规格

产品型号：6ES7417-4XT05-0AB0 (固件版本通常对应V3.x或更高，属于05系列新版，性能优于早期版本)

制造商：西门子 (SIEMENS)

产品类型：中央处理单元 (CPU)

所属系列：SIMATIC S7-400 (CPU 417-4)

工作内存 (Work Memory)：30 MB 集成

用户程序区：15 MB

数据区：15 MB

装载内存 (Load Memory)：依赖微存储卡 (MMC)，可扩展至 64 MB 或更高 (需单独订购 MMC)

保持性存储器 (Retentive Memory)：可调，最大 30 MB (由工作内存提供)

位存储区 (Markers)：16 KB (默认保持性可设，实际可通过数据块扩展)

定时器/计数器：各 256 个

布尔指令执行时间：典型 0.018 µs (18 ns)

字指令执行时间：典型 0.036 µs

浮点运算时间：典型 0.12 µs

集成接口：

接口 1：MPI / PROFIBUS-DP 组合接口 (9.6 kbit/s – 12 Mbit/s)，支持PG/OP通讯、S7通讯及DP主站/从站功能

接口 2：PROFIBUS-DP 接口 (9.6 kbit/s – 12 Mbit/s)，支持DP主站/从站功能，可与接口1独立运行

接口 3 & 4 (可选)：两个独立的 IFM (Interface Module) 插槽，可插入 IF964-DP, IF964-ASCII 等模块，进一步扩展通讯或特殊功能

扩展能力：

最多可连接 3 个本地扩展机架 (ER1/ER2)

通过两个集成DP接口及两个可选IFM模块，可构建多达 4 条独立的PROFIBUS总线，连接数百个 DP 从站，构建极其庞大的分布式网络

最大I/O地址空间：数字量 16 KB / 模拟量 4 KB (过程映像)，实际可通过外设地址 (PQ/PI) 访问海量I/O

通讯功能：

S7 Basic Communication

S7 Communication (Client/Server)

PROFIBUS DP (Master/Slave on all active interfaces)

Global Data (GD) via MPI

通过IFM支持更多协议 (如ASCII, 额外DP主站等)

电源电压：24 V DC (20.4 – 28.8 V)

功耗：典型 30 W (不含负载及IFM模块)

工作温度：0 °C 至 +60 °C (垂直安装)

尺寸：标准S7-400单宽模块 (约 50mm 宽)

重量：约 1.1 kg

6ES7417-4XT05-0AB0 产品概述

在S7-400的庞大帝国里，6ES7417-4XT05-0AB0 (CPU 417-4) 无疑是站在金字塔最顶端的“皇帝”(在非冗余H系列之外)。它不仅拥有比416系列更大的内存(30 MB vs 11.2 MB/5.6 MB)，更关键的是它独有的双IFM扩展能力。这意味着它不仅仅是一个CPU，更是一个可定制的多功能超级通讯枢纽。对于那些需要处理海量数据、运行极其复杂算法(如全厂先进过程控制APC、实时优化RTO)、或者需要连接多种异构网络(多条PROFIBUS, ASCII, 额外DP总线)的超巨型项目，6ES7417-4XT05-0AB0 是唯一之选。

它的30 MB工作内存，让工程师可以编写极其庞大的程序而无需担心内存溢出，可以轻松容纳数万个功能块(FB/FC)和海量的数据块(DB)，甚至可以将整个工厂的逻辑集中在一个CPU中处理。18 ns的指令执行速度，更是让它具备了近乎实时的响应能力，即使在进行复杂数学运算、矩阵处理或多任务切换时，也能保持极短的扫描周期(通常在几毫秒以内)。

最让人称道的是它的四接口潜力：两个集成的DP口加上两个可扩展的IFM槽。你可以将接口1用于连接HMI和编程设备，接口2用于控制主要的远程IO从站，然后在两个IFM槽分别插入IF964-DP模块作为第三、第四个DP主站，去连接其他独立的从站群或作为智能从站接入上层DCS/MES系统。这种“四头六臂”的能力，使得单个CPU就能构建出以往需要多个CPU集群才能完成的复杂网络架构，极大地简化了系统结构，降低了成本和维护难度。无论是千万吨级的炼油厂，还是跨区域的长输管道系统，6ES7417-4XT05-0AB0 都能以其卓越的性能和无限的扩展性，稳稳扛起自动化控制的大旗。
