搞定高可用性控制：西门子 6ES7412-3HJ14-0AB0 热备冗余解决方案

描述

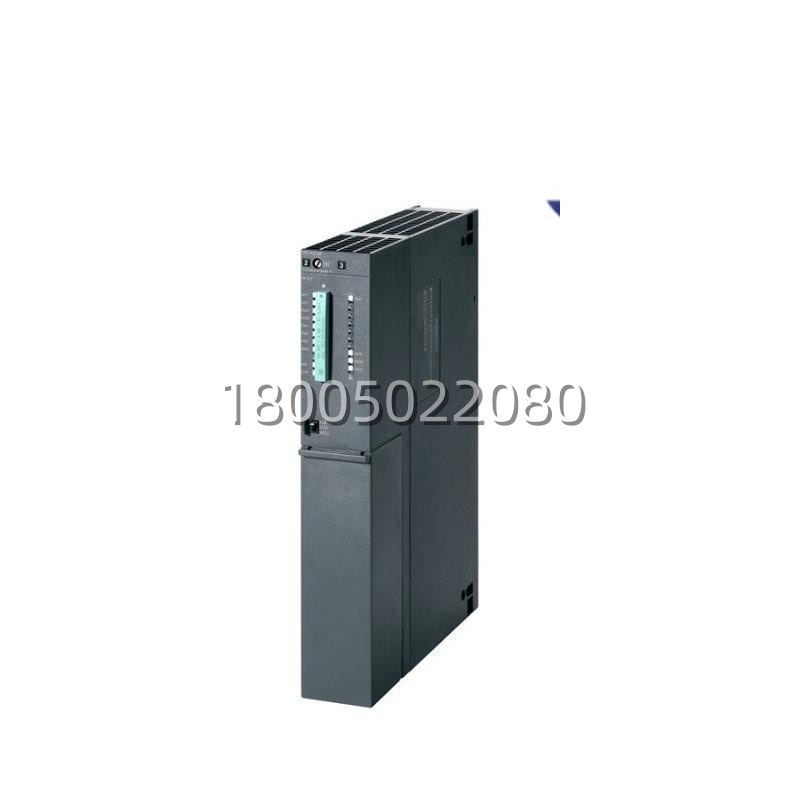

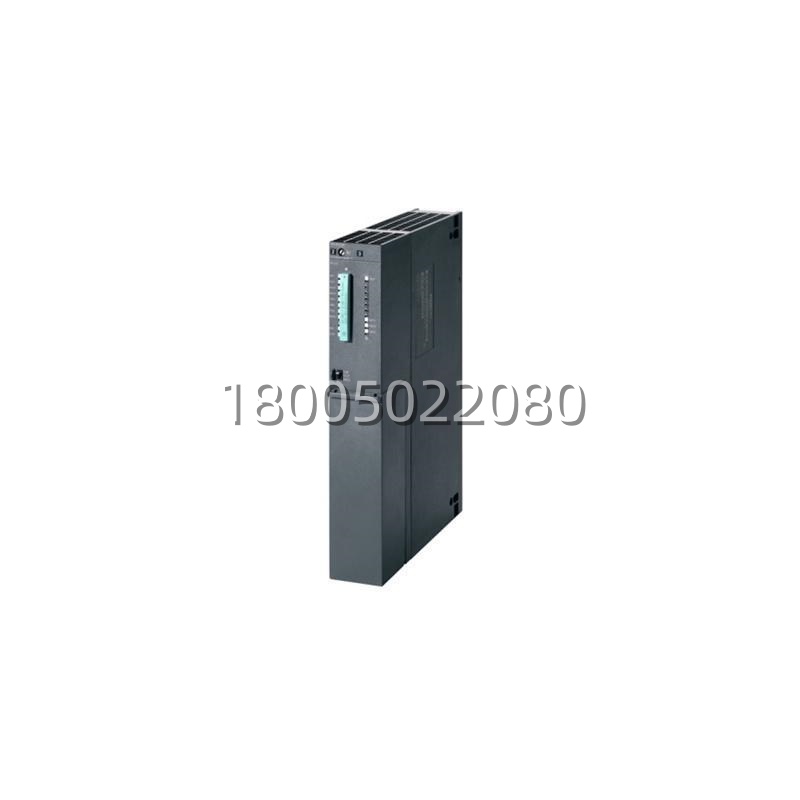

6ES7412-3HJ14-0AB0 产品概述

在大型过程自动化和关键基础设施领域，如石油化工、发电站、油气管道，系统的“连续性”和“安全性”就是生命线。普通的PLC一旦故障，可能导致整条生产线停摆甚至安全事故。西门子 6ES7412-3HJ14-0AB0 (CPU 412-3H)正是为此而生。它是SIMATIC S7-400H/F系列中的中高端冗余中央处理单元，集成了标准自动化与安全自动化功能于一身。

这款 6ES7412-3HJ14-0AB0 的核心价值在于其“双重保护”机制。首先，它支持硬件冗余(H-System)，可以两块CPU组成一对，实时同步运行。当主CPU发生故障(如电源丢失、硬件错误)时，备用CPU能在用户毫无感知的情况下(切换时间通常<100ms，甚至更短)无缝接管控制任务，确保生产过程不中断。其次，它内置了故障安全(F-Fail safe)功能，符合IEC 61508 SIL 3标准。这意味着它不仅能控制普通逻辑，还能直接处理紧急停车(ESD)、火气检测(FGS)等安全回路，无需额外的安全PLC。对于需要同时满足高可用性和高安全性的复杂场景，6ES7412-3HJ14-0AB0 提供了最紧凑、最高效的一体化解决方案。

6ES7412-3HJ14-0AB0 技术规格

产品型号：6ES7412-3HJ14-0AB0

制造商：西门子 (SIEMENS)

产品类型：中央处理单元 (CPU 412-3H)

适用系列：SIMATIC S7-400H / S7-400F / S7-400FH

工作存储器 (Work Memory)：768 KB (其中 512 KB 用于用户程序，256 KB 用于数据)

装载存储器 (Load Memory)：可扩展 (通过Micro SD卡或RAM卡)

保持性存储器 (Retentive Memory)：可调 (最大 1 MB)

执行速度 (典型值)：位指令 0.06 µs, 字指令 0.18 µs, 浮点运算 1.2 µs

接口数量：

MPI/DP 接口 1 (X1): 12 Mbps, 可作MPI或PROFIBUS DP主/从站

PROFIBUS DP 接口 2 (X2): 12 Mbps, 仅DP主/从站

同步接口 (X3. X4. X5): 3个插槽，用于安装同步模块 (Sync Module)，支持光纤冗余连接

最大I/O地址范围：4096 Bytes I / 4096 Bytes Q

最大过程映像分区：8个 (每个最大 512 Bytes)

定时器/计数器：各 2048 个

通信功能：S7基本通信，S7冗余通信，PG/OP通信，全局数据通信

安全功能：支持集成安全功能 (F-Systems)，符合 SIL 3 (IEC 61508), PLe (ISO 13849-1)

供电电压：24V DC (20.4 – 28.8 V)

电流消耗：典型值 1.2 A (5V背板), 0.3 A (24V外部)

尺寸 (宽x高x深)：约 50mm x 290mm x 215mm (占用S7-400机架2个槽位宽度)

重量：约 1.8 kg

工作温度：0℃ 至 60℃ (垂直安装)

防护等级：IP20

主要特点和优势

提到 6ES7412-3HJ14-0AB0 的优势，首当其冲就是它的“无缝冗余切换”。传统的冷备或温备系统在切换时往往会导致生产中断或产品报废。而 6ES7412-3HJ14-0AB0 组成的H系统，两块CPU通过光纤同步模块实时交换内存数据和状态信息(周期仅为几毫秒)。一旦主站掉电或故障，从站立即升为主站，输出状态保持不变，外设根本感觉不到“换脑”了。这种“零感知”切换对于连续反应罐、高速流水线至关重要。

另一个杀手锏是它的“安全集成”。过去，工厂需要两套系统：一套PLC做过程控制，一套独立的安全继电器或安全PLC做紧急停车。这不仅成本高，接线复杂，而且调试困难。6ES7412-3HJ14-0AB0 将两者合二为一。您可以在同一个CPU、同一个项目中编写标准程序和安全程序(F-Program)。安全程序经过编译加密和签名，防止篡改，并实时监控传感器和执行器的安全性。这不仅节省了硬件投资，还简化了布线和维护，让安全管理变得透明高效。

此外，6ES7412-3HJ14-0AB0 具备极强的扩展能力和通信灵活性。它自带多个PROFIBUS DP接口，可以轻松连接远程I/O站、变频器、智能仪表等。通过增加通信处理器(CP)，还能扩展到工业以太网(PROFINET/Industrial Ethernet)。其768KB的内存对于中型复杂控制任务绰绰有余，能够处理大量的模拟量闭环控制和复杂的顺序逻辑。对于工程师而言，使用STEP 7 (TIA Portal可选，但经典STEP 7 V5.x更常用) 进行组态非常成熟，诊断功能强大，能快速定位是硬件故障还是程序错误，是大型项目中最值得信赖的控制核心。
