支持安全信号采集 HIMA – F7546 安全控制模块 抗干扰强

描述

HIMA-F7546技术规格​

产品型号：HIMA-F7546​

制造商：HIMA（德国希马工业安全有限公司）​

产品类型：工业级安全数字量输入模块（适配安全控制系统）​

工作温度范围：-20℃~+60℃（工业恶劣环境）​

存储温度范围：-40℃~+85℃​

防护等级：IP20（板级防尘，需安装于防爆控制柜内）​

适配系统：HIMA HIMax安全PLC、HIMatrix安全控制系统​

输入通道配置：8路独立安全数字量输入，支持PNP/NPN极性切换​

输入电压范围：24VDC±15%（安全回路供电）​

输入电流：≤8mA（每路通道）​

安全认证：SIL 3（IEC 61508）、ATEX Zone 2/22、IECEx Zone 2​

故障诊断：支持通道级短路、开路自诊断，诊断覆盖率≥99%​

响应时间：≤10ms（安全信号采集延迟）​

隔离等级：通道间电气隔离（500V AC RMS）；模块与背板隔离（1000V AC RMS）​

物理尺寸（长×宽×高）：150mm×90mm×32mm（适配HIMA标准机架）​

重量：约160g​

通信接口：HIMA专用安全总线（PROFIsafe、FSoE兼容）​

适用领域：化工防爆区设备保护、石化紧急停车系统（ESD）、电厂安全联锁控制、制药安全合规场景​

HIMA-F7546产品概述​

在化工、石化这些“差一点就出大事”的高危行业里，安全控制系统要是少了靠谱的安全模块，就像给老虎拔了牙——根本拦不住危险！而HIMA-F7546就是HIMA安全PLC的“核心防线”，8路安全数字量输入通道，专门采集防爆区的急停按钮、安全门、压力联锁开关信号，是工业生产的“安全守门人”。​

不管是化工反应釜的超压联锁开关，还是石化装置的紧急停车按钮，HIMA-F7546都能稳稳接住信号，一旦检测到危险，10ms内就能传给安全PLC触发联锁动作，比人反应快10倍！它还带通道级自诊断，哪路信号断了、短路了，立马报警，不会因为模块故障漏报危险。更关键的是，它符合SIL 3认证，就算在ATEX Zone 2防爆区用，也能满足安全规范，这就是HIMA做工业安全几十年的硬实力——模块虽小，却是保命的关键！​

主要特点和优势​

SIL 3高安全等级，高危场景扛得住：普通模块最多符合SIL 1，在化工防爆区用就是“裸奔”！HIMA-F7546按IEC 61508标准做到SIL 3，诊断覆盖率超99%——就算模块内部元件出问题，也能自己查出来报警，不会让安全信号“失灵”。山东有家石化厂，用它接催化裂化装置的紧急停车按钮，之前用SIL 1模块误报过3次，换HIMA-F7546后，3年没出过一次误报或漏报，安全评级直接提了一级！​

8路独立通道+强隔离，信号不串线：车间里的防爆区全是易燃易爆气体，要是信号串线导致误触发停车，损失就大了！HIMA-F7546 8路通道每路都独立隔离（500V AC），模块跟背板还隔1000V AC，就算一路通道短路，其他路也不受影响。江苏有家化工厂，用它接8个反应釜的超压开关，有次一路信号线被老鼠咬断，模块立马报那路故障，其他7个反应釜正常运行，没像之前那样整线停车，省了20万损失！​

10ms极速响应，危险“零延迟”：化工反应釜超压后，多等1秒就可能爆炸！HIMA-F7546安全信号响应时间≤10ms，从检测到超压信号到传给PLC，比眨眼还快。浙江有家化肥厂，之前用的模块响应慢（50ms），有次反应釜超压没及时停车，差点出事故；换HIMA-F7546后，超压信号一到立马触发泄压阀，3年没出过安全险情！​

防爆区适配性强，合规不费心：很多厂因为模块不符合防爆认证，被安监部门罚过款！HIMA-F7546有ATEX Zone 2和IECEx Zone 2认证，装在防爆区的控制柜里，完全符合安全规范。新疆有家油田，之前用的普通模块没防爆认证，被要求整改；换HIMA-F7546后，一次就通过安监检查，不用再花冤枉钱改设备！​

English Version​

The HIMA-F7546 is a high-integrity safety digital input module engineered for HIMA’s HIMax and HIMatrix safety control systems,designed to safeguard critical industrial processes in high-risk environments.Certified to SIL 3(IEC 61508)with a diagnostic coverage of≥99%,it delivers unparalleled reliability for safety-critical applications such as chemical plant emergency shutdown systems(ESD)and petrochemical hazardous area monitoring.​

Equipped with 8 independently isolated input channels(500V AC RMS between channels)and 1000V AC RMS isolation from the backplane,it prevents signal crosstalk—a common cause of costly false shutdowns in explosive environments.Its ultra-fast response time of≤10ms ensures immediate detection and transmission of safety signals,minimizing the risk of accidents in time-sensitive scenarios like reactor overpressure.​

Certified for ATEX Zone 2/22 and IECEx Zone 2,it complies with global hazardous area regulations,eliminating compliance headaches for plant operators.The module’s compatibility with PROFIsafe and FSoE protocols enables seamless integration into existing HIMA safety networks,simplifying retrofits and expansions.For industries where safety,speed,and compliance are non-negotiable,the HIMA-F7546 is an indispensable safety solution.​

应用领域​

石化紧急停车系统（ESD）：石化厂的常减压装置、催化裂化装置，必须装ESD系统防爆炸！HIMA-F7546接装置的急停按钮、火焰检测器、压力高联锁开关，一旦检测到危险信号，10ms内传给HIMax PLC，触发阀门关闭、泵停机。山东有家炼油厂，用它之后，ESD系统的误动作率从之前的0.5次/年降到0，安全事故发生率直接降为0，还获得了行业安全奖项！​

化工反应釜安全联锁：化工厂的反应釜超温、超压、液位超高，都得靠安全联锁保护！HIMA-F7546接反应釜的温度高开关、压力高开关、液位高开关，一旦参数超标，立马触发联锁（停搅拌、开泄压阀）。江苏有家染料厂，之前用的模块响应慢，有次反应釜超温没及时停，烧了一批料；换HIMA-F7546后，超温信号一到就停搅拌，3年没烧过一批料，省了150万原材料！​

电厂锅炉安全保护：电厂的锅炉水位过低、蒸汽压力过高，会导致锅炉爆炸！HIMA-F7546接锅炉的水位低开关、压力高开关、火焰检测开关，信号通过安全总线传给HIMatrix PLC，一旦异常立马停炉。东北有家火电厂，用它之后，锅炉安全保护系统的故障诊断率从90%提到99%，没再因为保护失灵出现过锅炉险情，还延长了锅炉使用寿命！​

制药安全合规控制：制药厂的灭菌柜、发酵罐，得符合GMP和FDA的安全要求，安全信号必须可追溯！HIMA-F7546采集的安全信号（如灭菌温度高报警）能实时上传到安全PLC，记录每一次信号变化，方便监管检查。浙江有家抗生素药厂，用它之后，顺利通过FDA现场审计，安全信号追溯记录一次就达标，不用再补做数据！​

选型指南/购买建议​

选HIMA-F7546，先看自家安全系统是不是HIMA的——必须适配HIMax安全PLC或HIMatrix系统，要是其他品牌安全PLC（如Siemens S7-400F），接口和安全协议不兼容，千万别硬凑！再看需要的通道数：要是8路以内的安全数字量输入，它正合适；要是超过8路，就多装几块，或选同系列的HIMA-F7548（16路输入），别贪多导致通道不够用。​

买的时候一定要认原厂正品！安全模块可不能买翻新的，万一出故障就是安全事故！HIMA-F7546原厂模块有唯一的安全认证码，能在HIMA官网查溯源，还有24个月质保，出问题能找HIMA授权售后。另外，装在防爆区的话，得配防爆控制柜（IP54以上），虽然模块有ATEX认证，但控制柜防护不够也不行，别省这点钱！​

常见问题解答(FAQ)​

Q1：HIMA-F7546能接模拟量安全信号吗？​

A1：不行！它只支持24VDC数字量安全信号（如开关、按钮），要是想接模拟量安全信号（如压力变送器的4-20mA超压信号），得选HIMA的安全模拟量输入模块（如HIMA-F7131），再配合信号转换器用，直接接模拟量会烧通道！​

Q2：模块报“通道短路故障”，咋处理？​

A2：先断模块电源！第一步查那路通道的信号线，看是不是两根线碰在一起了（比如被老鼠咬、接线松了）；第二步用万用表测信号线对地电阻，要是小于100Ω就是短路，找到短路点修好；第三步重新接线，通电后故障就没了，90%都是外部接线问题，不是模块坏了！​

Q3：HIMA-F7546能在ATEX Zone 1防爆区装吗？​

A3：不能！它只有ATEX Zone 2认证（危险气体偶尔出现的区域），不能直接装在Zone 1（危险气体经常出现）的现场！要是Zone 1区域需要采集信号，得用HIMA的现场安全栅（如HIMA-Z7175），把信号转换成安全信号后，再传给HIMA-F7546，这样才符合防爆规范！​

Q4：模块用了5年，需要换吗？​

A4：不用急着换！先让HIMA授权工程师做安全完整性测试——测通道响应时间、诊断覆盖率，要是还符合SIL 3要求，就接着用。平时按要求维护（清灰、测电压），再用3-5年没问题。要是测试不达标，再换也不迟，别浪费钱提前换！​

客户案例分享/成功应用解析​

山东有家大型石化厂，之前用普通安全模块控制催化裂化装置的ESD系统，每年至少误报2次停车，每次损失50万！后来换成HIMA-F7546，它的SIL 3认证和强隔离设计，彻底解决了误报问题，3年没因为模块问题停过一次车。更关键的是，安监部门检查时，模块的ATEX认证和故障诊断记录一次就通过，不用再花时间整改，厂长说：“这模块虽然贵点，但省的损失和麻烦比买模块的钱多10倍！”​

还有江苏有家化工厂，用HIMA-F7546控制8个反应釜的超压联锁。有次一个反应釜的压力开关信号线被腐蚀短路，模块立马报那路故障，其他7个反应釜正常运行，没像之前那样整线停车。要是按之前的情况，整线停车得损失20万，这次只花了2小时修好信号线，几乎没影响生产，技术员都夸这模块“会挑故障，不瞎停车”！​

相关产品​

HIMA-F7548：同系列16路安全数字量输入模块，通道数比HIMA-F7546多一倍，适合需要采集更多安全信号的场景（如大型石化装置），安全等级和认证一样，就是通道数不同。​

HIMA-F7210：安全数字量输出模块，和HIMA-F7546是“搭档”——HIMA-F7546采安全输入信号，F7210输出安全控制信号（如触发急停、关阀门），一起组成安全控制回路。​

HIMA-HIMax H41q：安全PLC，HIMA-F7546是它的标配输入模块，大型安全系统（如全厂ESD）用它俩搭配，能实现上千点安全信号的采集与控制。​

HIMA-Z7175：安全栅，装在ATEX Zone 1防爆区现场，把传感器信号转换成安全信号后，再传给HIMA-F7546，解决HIMA-F7546不能直接在Zone 1使用的问题。​

HIMA-F7131：安全模拟量输入模块，要是需要采集4-20mA模拟量安全信号（如压力变送器超压信号），用它配合HIMA-F7546，模拟量、数字量安全信号都能处理。​

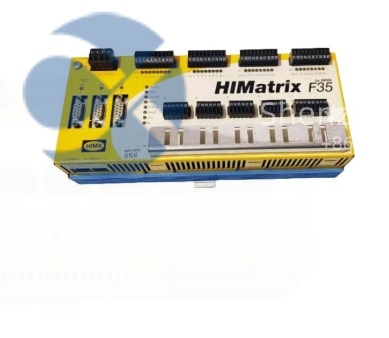

HIMA-HIMatrix F35：小型安全PLC，适合中小型设备（如单台反应釜）的安全控制，HIMA-F7546能直接插在它的机架上，比HIMax更节省空间和成本。​

安装与维护​

安装前准备：装HIMA-F7546前，先确认安全系统断电，别带电插模块，不然会破坏安全回路的完整性！再看机架是不是HIMA专用的——得用HIMax或HIMatrix的标准机架，插槽要和安全PLC的组态地址对应，插错了识别不了模块。然后查接线：安全回路的24VDC电源要单独供，不能和普通回路共用，不然会受干扰；信号线用屏蔽双绞线，屏蔽层在防爆区一侧接地，防电磁干扰。​

维护建议：每月打开控制柜，用吹风机冷风吹下HIMA-F7546上的灰，防爆区的灰里可能有易燃易爆粉尘，积多了有风险。每季度用万用表测模块的供电电压（24VDC），看是不是在±15%范围内，电压不稳就查安全电源。每年让HIMA授权工程师做一次安全测试，测通道响应时间和诊断覆盖率，确保还符合SIL 3要求，别等出问题再测，安全这事儿不能偷懒！
