产品核心摘要

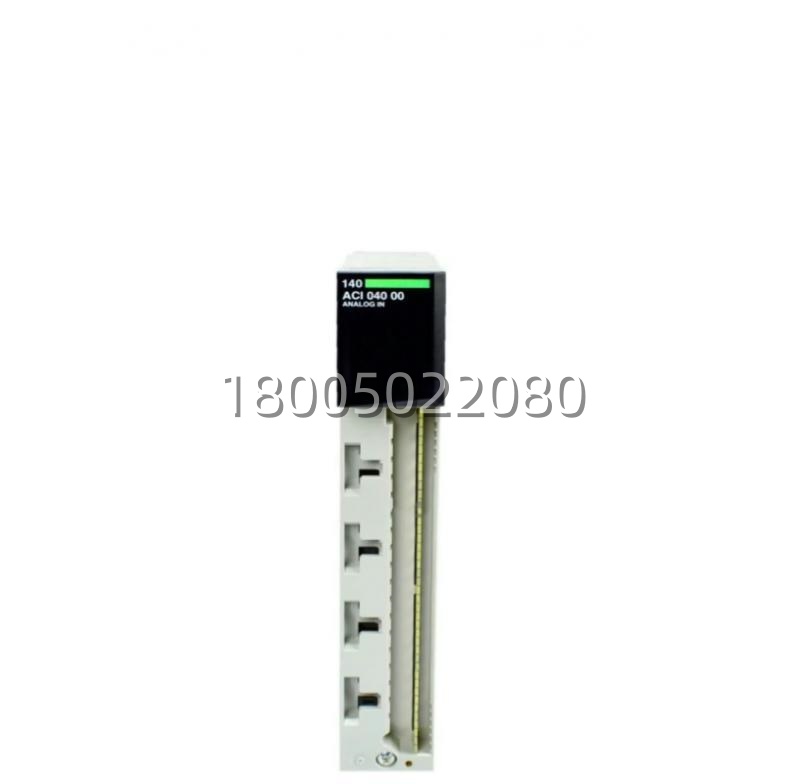

- 型号： 140ACI04000
- 品牌： Schneider Electric (施耐德电气)
- 系列： Modicon Quantum 自动化平台
- 核心功能： 为 Quantum PLC 系统提供 4 路高精度模拟量信号采集。
- 产品类型： 模拟量输入模块
- 关键规格： 4 通道差分输入，支持多种电流/电压信号类型，可独立配置
- 成色： 全新原装 (New Surplus)
- 系统关联： 需安装在 Modicon Quantum 本地或远程 I/O 机架中使用。
产品深度介绍在工业现场，把温度、压力、流量这些连续变化的物理信号，变成 PLC 能读懂的离散数字，是控制系统的“感官”基础。施耐德电气的 140ACI04000 模块，就是为自家 Modicon Quantum 系列 PLC 设计的“专业感官”之一。它是一块 4 通道的模拟量输入模块，专门负责接收现场的毫安（mA）或毫伏（mV）级微弱信号，转换成高精度的工程值，供 Quantum 主处理器进行逻辑运算和控制输出。这块模块的实用之处在于它的灵活性和抗干扰能力。四个通道可以独立配置成 0-20mA、4-20mA、±10V 等多种信号类型，这意味着同一个模块能同时接一台压力变送器、一个温度传感器和两个流量计，省了机架空间。它的设计考虑了工业现场的恶劣电气环境，通过差分输入和内部滤波，能有效抑制共模噪声，让信号读数更稳。对于维护工程师来说，如果 Quantum 系统里某个模拟量点显示跳变或异常，更换这块 140ACI04000 往往是排查通道硬件故障的直接手段。关键技术规格
| 参数项 | 规格/描述 |
|---|---|
| 模块型号 | 140ACI04000 |
| 产品类型 | 模拟量输入模块 |
| 通道数量 | 4 路，差分输入 |
| 可配置信号类型 | 0-20 mA, 4-20 mA, ±10 VDC, 0-10 VDC 等 (通过软件/硬件配置) |
| 输入阻抗 | 电流输入：≤ 250 Ω；电压输入：≥ 1 MΩ |
| 分辨率 | 16 位 (包括符号位) |
| 精度 | 典型 ±0.1% 满量程 (在 25°C 下) |
| 最大采样率 | 所有通道总和约 40 ms (取决于具体配置和背板) |
| 共模抑制比 (CMRR) | > 90 dB @ 50/60 Hz |
| 电源需求 | 由 Quantum 机架背板 +5 VDC 供电 |
| 工作温度 | 0°C 至 +60°C |
| 安装 | 插装在 Modicon Quantum 系列本地或远程 I/O 机架中 |
| 状态指示 | 模块状态 LED 及每通道状态指示 |
| 注意 | 通道类型和量程需通过模块侧面的 DIP 开关或编程软件（如 Unity Pro）进行配置，配置错误可能导致读数不准或模块报警。 |
