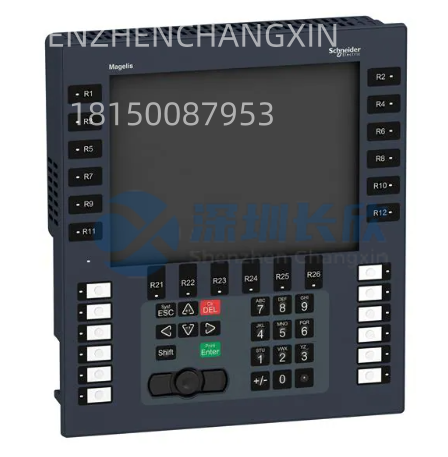

施耐德XBTGK5330操作员面板 | 工业级人机界面HMI

描述

产品概述

在现代化生产线上，操作员与机器之间的交互不再是一排冰冷的按钮和闪烁的指示灯，而是一个能够清晰展现工艺流程、实时反馈设备状态、并能快速下达指令的智能窗口。SCHNEIDER XBTGK5330​正是施耐德电气为这一角色打造的经典工业级人机界面解决方案，属于Magelis GXO​系列的中高端型号。它的核心价值在于将可编程逻辑控制器​内部复杂的寄存器状态、报警代码和控制变量，翻译成操作员一目了然的动态流程图、实时趋势曲线和直观的按钮面板，从根本上降低了操作错误率，提升了设备整体效率。

理解SCHNEIDER XBTGK5330​的设计哲学，关键在于“环境适应性”和“交互高效性”。许多HMI可以在清洁的控制室里工作，但XBTGK5330​的设计目标是在真正的工业现场——充满金属碎屑的机加工车间、需要定期高压冲洗的食品饮料生产线、或者振动强烈的物料输送线旁。其前面板高达IP65​的防护等级，意味着它能够完全防止粉尘侵入并耐受来自各个方向低压水柱的喷射，这是它能“存活”于恶劣环境的基础。同时，其高亮度TFT显示屏确保了在强环境光下依然清晰可读，而高精度模拟电阻式触摸屏即使戴着手套也能稳定操作。在软件层面，它通过Vijeo Designer​软件进行高效组态，能够轻松创建多语言画面、复杂配方管理和详尽的事件报警日志。因此，SCHNEIDER XBTGK5330​不仅仅是一个显示终端，更是一个为提升“人-机”协作效率、增强设备可操作性而深度优化的工业级交互平台。

技术规格

产品型号：XBTGK5330

制造商：Schneider Electric

产品类型：工业人机界面

显示屏：10.4英寸​TFT彩色液晶显示屏

显示分辨率：640 x 480像素(VGA)

触摸屏：模拟电阻式触摸屏（支持戴手套操作）

亮度：高亮度，典型值350 cd/m²

处理器：高性能RISC处理器

用户内存：用于存储应用程序和数据的集成内存（典型值8 MB或更高，取决于具体版本）

通信接口：

1个RS-232/485串行端口​(用于连接PLC，如Modicon Premium，Quantum，或第三方设备)

1个RS-232编程/服务端口

1个10/100 Mbps以太网端口​(用于编程、与监控与数据采集系统​通信或连接支持以太网的PLC)

USB端口：通常配备USB 2.0 Host端口，用于连接鼠标、键盘或进行数据备份

输入电源：宽范围24 VDC​(通常20.4-28.8 VDC)，支持反接保护

防护等级：前面板IP65，机身IP20

安装方式：面板开孔嵌入安装

工作温度：0°C至+55°C

认证：符合CE，cULus​等标准

主要特点和优势

SCHNEIDER XBTGK5330​的核心竞争力在于其在坚固的工业外壳内，集成了出色的显示性能、灵活的连接能力和强大的可视化软件支持，为设备制造商和最终用户提供了一个高度可靠且易于使用的操作与监控中心。

其首要优势是卓越的环境耐受性与操作可靠性。IP65防护等级​的前面板是其坚固性的最直接证明。这意味着在食品、制药或化工行业常见的卫生清洗过程中，或者在有大量粉尘、油雾的机加工环境中，屏幕和触摸功能都能得到完好保护，内部电子元件不受侵害。配合宽范围24VDC电源输入，它能适应工业现场常见的电压波动，确保稳定运行。这种与生俱来的“强壮体质”，使其全生命周期内的维护需求极低，总拥有成本优势明显。其次，强大的多协议连接与数据处理能力​是其灵活性的体现。一个XBTGK5330​可以同时通过串口和以太网连接不同的控制器，甚至作为小型监控与数据采集系统​节点，从多个可编程逻辑控制器​收集数据，并进行集中显示和简单处理。其内置的USB主机端口，使得导出生产报表、更新配方或连接外设变得异常便捷。

优秀的显示与交互体验：10.4英寸的VGA分辨率屏幕提供了足够的信息展示空间。高亮度确保了在阳光直射的控制台或照明强烈的车间里，画面依然清晰。电阻式触摸屏技术成熟可靠，对戴手套操作的友好性是电容屏无法比拟的，这对于需要安全防护的工业环境至关重要。

高效的工程开发：使用施耐德Vijeo Designer​软件进行开发，该软件提供丰富的图库、动画功能和强大的脚本支持，能快速构建专业、动态的HMI应用程序，并支持仿真测试，大大缩短了项目调试时间。

面向未来的可扩展性：支持以太网通信使其能够轻松集成到工厂的信息网络中，为未来的制造执行系统​数据采集或远程维护提供了可能。

Technical Overview

The SCHNEIDER XBTGK5330 is a robust 10.4-inch color touchscreen HMI(Human Machine Interface)from the Magelis GXO series,engineered for demanding industrial environments.Its core strength lies in its rugged construction,featuring an IP65-rated front panel that provides complete protection against dust and low-pressure water jets,making it suitable for washdown areas and dusty workshops.

The device boasts a high-brightness TFT display(350 cd/m²typical)for excellent visibility under strong ambient light,coupled with an analog resistive touchscreen that responds reliably even when operators are wearing gloves.It is equipped with versatile communication options,including both serial(RS-232/485)and 10/100 Mbps Ethernet ports,enabling seamless connectivity to a wide range of PLCs and network systems.Powered by a wide-range 24VDC input,the XBTGK5330 offers reliable performance and is configured using Schneider’s powerful Vijeo Designer software,which allows for the creation of intuitive graphical interfaces for machine control and process monitoring.It represents a solid,dependable solution for enhancing operator interaction with industrial automation systems.

应用领域

SCHNEIDER XBTGK5330​的应用遍布所有需要本地化、高强度人机交互的机器设备控制与生产线监控领域。其价值在环境相对苛刻、对操作直观性要求高的单机设备或小型产线上尤为突出。

在大型注塑机或橡胶成型机旁，XBTGK5330​是操作员设置模具参数、调整温度压力曲线、监控注射流程的核心界面。其坚固性能抵御车间的油污和振动，清晰的画面能显示复杂的合模曲线。在食品饮料的灌装与包装线上，它需要承受定期的CIP（就地清洗）高压喷淋，其IP65​防护等级确保了设备在清洁后能立即投入使用，同时通过其配方功能快速切换不同产品的包装参数。在环保行业的污泥脱水机或加药系统控制柜上，它实时显示流量、压力和药剂投加量，操作员可以直观地进行启停控制和参数微调。它也常作为小型可编程逻辑控制器​系统的主操作面板，应用于HVAC控制、测试台架等场合。

离散制造：机床、装配线、测试设备、机器人工作站的操作与监控面板。

流程工业：小型反应釜、混合设备、包装机、灌装机的本地控制站。

食品饮料与制药：需要高频清洗的设备操作面板，满足卫生设计区域要求。

基础设施：水泵站、空压站、能源监控系统的本地化显示与控制终端。

集成与配置要点

成功集成SCHNEIDER XBTGK5330​的关键在于正确的电源与通信连接、专业的画面组态以及严谨的环境适应性考量。整个过程围绕Vijeo Designer​软件展开。

在软件中创建新项目时，首先需选择正确的HMI型号XBTGK5330，并配置其通信参数（如与PLC连接的端口类型、协议、站地址）。画面编辑是核心，应遵循信息层级清晰、操作引导直观的原则，合理使用指示灯、数据输入/输出域、趋势图和报警列表。对于关键操作（如设备启动），务必设置操作确认对话框​或权限管理，防止误触。硬件安装时，需确保面板开孔尺寸精确，并使用随附的密封垫圈，以达到标称的IP65​防护效果。电源必须使用稳定、洁净的24VDC电源，并在柜内为HMI后背留有足够的散热空间。通信电缆推荐使用屏蔽线，并正确接地。

上电与传输：首次上电后，通过USB或以太网将编译好的应用程序从Vijeo Designer​下载到HMI。务必确认HMI的运行时软件​版本与工程软件版本兼容。

触摸屏校准：首次使用或更换触摸屏后，应进入系统设置菜单执行触摸屏校准程序，以确保触摸精度。

配方与数据管理：若需使用配方功能，需在软件中正确定义配方数据结构，并规划好配方数据的存储位置（HMI内存或U盘）。

维护与备份：定期通过软件备份HMI中的最终应用程序。对于重要的生产参数，可配置自动备份到U盘功能。

生命周期与采购建议

SCHNEIDER XBTGK5330​是施耐德电气Magelis系列中一款非常经典、成熟且经过长期市场验证的主力HMI型号。作为GXO系列的代表，它技术稳定，性能可靠，在全球拥有巨大的装机量。目前，该产品处于“成熟期”并可能已进入“停产过渡期”。施耐德电气已推出更新一代的Magelis GTO​及HMIGXO​等系列。然而，对于全球范围内仍在运行的成千上万套设备而言，XBTGK5330​是进行维护维修、备件替换和设备现代化改造时的标准且关键的选择。

因此，采购策略非常明确：对于现有设备的维护和备件储备，XBTGK5330​是必须按原型号采购的A类备件。其故障将直接导致操作员无法与设备交互。强烈建议为关键生产线上的HMI保有冷备件。对于新项目，建议评估施耐德新一代的HMI产品以获得更长的技术生命周期。但在旧系统改造或预算受限且追求高可靠性的场合，XBTGK5330​因其成熟度和存量市场的巨大支持，依然是一个颇具性价比的可靠选项。采购时务必核实具体硬件版本和屏幕类型，并确认与现有Vijeo Designer​工程项目的兼容性。
