器控制柜笨重、接线复杂、修改困难的局面。而今天咱要聊的这位“常青树”——6ED1052-1FB00-0BA6(属于LOGO! 0BA6系列)，正是该家族中应用最广泛、性价比最高的经典型号之一。
6ED1052-1FB00-0BA6 的核心任务就是“逻辑判断”和“执行控制”。它就像是一个微型的PLC(可编程逻辑控制器)，但比PLC更简单、更便宜、更易于上手。它负责接收来自按钮、传感器、开关的24V信号，经过内部预设的逻辑程序(如与、或、非、定时器、计数器等)处理后，驱动继电器输出，从而控制接触器、电磁阀、指示灯或小型电机。无论是楼宇的照明定时开关，还是水泵的轮换控制，亦或是传送带的启停逻辑，它都能轻松搞定。
作为LOGO! 24RC型号，6ED1052-1FB00-0BA6 最大的亮点在于其“混合”特性：输入端采用24V直流低压，安全且兼容性强;输出端采用继电器干接点，这意味着它可以切换交流230V或直流24V负载，通用性极强。你不需要为了控制交流负载而额外加装中间继电器，直接接线就能用，省去了大量的柜内空间和布线成本。
对于很多正在进行设备改造或新建小型项目的工程师来说，6ED1052-1FB00-0BA6 简直就是“神器”。以前需要满满一柜子继电器、时间继电器、计数器才能实现的逻辑，现在只需要这一块巴掌大的模块，通过电脑软件或面板(需选配)几分钟就能编好。哪怕后期工艺变了，改个逻辑也就是动动鼠标的事，再也不用拿着螺丝刀满柜子拆线了。在如今这个追求灵活性和快速响应的时代，用好 6ED1052-1FB00-0BA6.能让您的控制系统瞬间变得聪明又高效。
6ED1052-1FB00-0BA6 技术规格
产品型号：6ED1052-1FB00-0BA6 (LOGO! 24RC)
制造商：西门子 (Siemens)
产品类型：智能逻辑模块 (Logic Module)
所属系列：LOGO! (0BA6 Generation)
供电电压：24V DC (允许范围 20.4V – 28.8V)
数字量输入：8路 (I1-I8), 24V DC
输入类型：漏型/源型兼容
输入电流：约 3-5mA
高频滤波：可配置
数字量输出：4路 (Q1-Q4), 继电器输出
触点类型：SPDT (常开/常闭)
额定电流：10A (AC-1 / DC-1)
切换电压：最大 250V AC / 30V DC
机械寿命：>1000万次
电气寿命：>10万次 (额定负载下)
内置功能：
实时时钟 (RTC): 支持星期几切换、天文时钟功能
功能块：与/或/非、触发器、脉冲、延时接通/断开、计数器、模拟量比较器等
保持性：断电数据保持 (无需电池，内置超级电容)
通信接口：无板载以太网/RS485 (可通过扩展模块连接)
工作温度：0°C 至 +55°C (水平安装)
存储温度：-20°C 至 +70°C
安装方式：标准35mm导轨安装
尺寸：4TE (约72mm 宽)
主要特点和优势
说到 6ED1052-1FB00-0BA6 的优势，那真得好好说道说道。首先，它的“继电器输出”设计堪称一绝。很多同级别的控制器为了寿命和速度，往往使用晶体管输出，但这只能控制直流负载。而 6ED1052-1FB00-0BA6 直接集成了4路10A的大功率继电器，既能控制24V的直流电磁阀，也能直接控制220V的交流接触器或照明回路。这种“交直流通吃”的能力，让它成为了真正的万能控制器，极大地简化了选型和备件管理。
再者，6ED1052-1FB00-0BA6 的“内置实时时钟”功能也是没谁了。很多老式控制柜为了实现定时开关灯或分时段供水，不得不外挂一个昂贵的时间继电器，还得单独接线供电。6ED1052-1FB00-0BA6 直接把RTC集成在芯片里，不仅支持普通的周循环定时，还支持“天文时钟”功能(根据日出日落时间自动调整开关动作)。这对于路灯控制、景观照明、农业灌溉等场景来说，简直是量身定做，省去了外部元件，可靠性还更高。
易用性(Usability)和灵活性是 6ED1052-1FB00-0BA6 的另一张王牌。它支持两种编程方式：一是通过可选配的LOGO! TD文本显示器直接在面板上操作，适合现场微调;二是通过电脑上的LOGO! Soft Comfort软件进行图形化编程，拖拽功能块即可，连不懂代码的电工都能快速上手。而且，它的程序可以加密保护，防止误操作。如果需要更多点位，它还能通过右侧扩展模块轻松增加输入输出或模拟量功能，甚至通过通信模块联网，扩展能力远超普通继电器。
最后，不得不提的是它的“皮实”。西门子工业品的做工那是出了名的扎实。6ED1052-1FB00-0BA6 能够在宽电压范围内稳定工作，抗干扰能力强，适应各种恶劣的电气环境。内置的超级电容保证了在短暂断电时程序和时间不丢失，无需像老式PLC那样定期更换电池。这种免维护、高可靠的特性，让它成为了无数工程师心中的“放心卡”，装上去就可以十年不管。
The 6ED1052-1FB00-0BA6 is a versatile and robust logic module from the renowned Siemens LOGO! 0BA6 series, designed to replace complex relay circuits in small-scale automation applications. Its standout feature is the combination of 8 digital 24V DC inputs and 4 high-current relay outputs (10A), enabling direct switching of both AC (up to 250V) and DC loads without the need for intermediate relays. The module integrates a precise Real-Time Clock (RTC) with astronomical switching functions, making it ideal for time-dependent tasks like lighting control or pump rotation. With its user-friendly graphical programming via LOGO! Soft Comfort software and optional local display, it offers exceptional flexibility for rapid deployment and easy modification. Built to withstand harsh industrial environments with wide voltage tolerance and data retention via supercapacitor, the 6ED1052-1FB00-0BA6 remains the gold standard for cost-effective, reliable, and intelligent control solutions in building services, water management, and machinery manufacturing.
应用领域
6ED1052-1FB00-0BA6 这货的应用领域，那基本就是围绕着“离散控制”和“定时逻辑”这两个关键词转的，覆盖面广得惊人。
最典型的就是楼宇自动化与照明控制(Building Automation & Lighting)。在这里，6ED1052-1FB00-0BA6 简直是无处不在。走廊灯的声光控、地下车库的照明定时、广告牌的分时段开启、甚至是根据日出日落自动调节的路灯系统，全靠它来调度。内置的天文时钟功能让它在没有GPS的情况下也能精准执行季节性的开关策略，节能效果显著。
在水务与暖通行业(Water & HVAC)，它同样是主力军。生活供水泵的主备轮换控制、污水泵的液位高低启停、空调机组的定时启停与防冻保护，这些经典的逻辑用 6ED1052-1FB00-0BA6 实现起来游刃有余。它的继电器输出能直接驱动小型水泵的接触器，无需额外中间环节，减少了故障点。特别是在农村饮水工程或小型污水处理站，它凭借低成本和高可靠性，成为了首选控制器。
在机械制造与包装行业(Machinery & Packaging)，对于那些不需要复杂运动控制的小型设备，6ED1052-1FB00-0BA6 也能大显身手。比如包装机的计数封口、输送带的间歇运行、注塑机的辅机控制等。它能快速响应传感器信号，执行精确的计数和延时动作，帮助设备制造商大幅缩小电控柜体积，降低整机成本。
此外，在农业灌溉、停车场管理、太阳能跟踪系统等新兴领域，6ED1052-1FB00-0BA6 也有一席之地。对于那些还在使用老式时间继电器和计数器的旧设备改造项目来说，换上一块 6ED1052-1FB00-0BA6.不仅能腾出大量空间，还能让老设备瞬间拥有智能化的逻辑处理能力，真正做到了“花小钱办大事”。

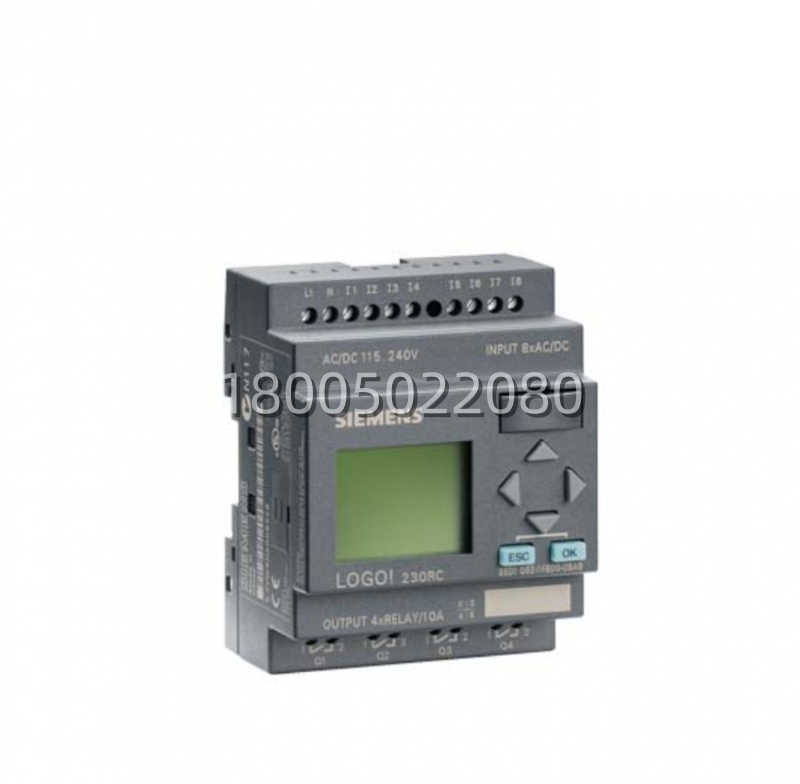

6ed1052-1fb00-0ba6_siemens_logic_module
