149369-01 产品概述

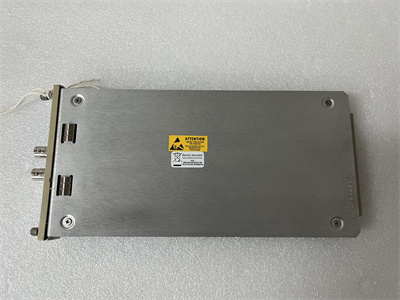

在旋转机械监测的江湖里，要是没了键相信号，所有的振动数据都成了无头苍蝇，根本没法做相位分析，更别提动平衡了。今天咱给各位兄弟亮出的这把“利器”，就是 BENTLY 3500/25 149369-01.本特利内华达(Bently Nevada)3500系列里的增强型键相器模块(Enhanced Keyphasor Module)。这玩意儿可不是简单的信号转换器，它是整个TSI(汽轮机监测仪表)系统的“时间基准”。
BENTLY 3500/25 149369-01 的核心任务，就是接收来自轴键槽或齿轮的探头信号，不管是电涡流还是磁电式的，它都能稳稳地吃进去，然后吐出一串干净利落的数字脉冲。这个脉冲告诉系统：“转轴转到这儿了!”有了这个参考点，BENTLY 3500/25 149369-01 就能让振动监测模块计算出1X、2X等倍频的振幅和相位，这可是判断不平衡、不对中、油膜振荡等故障的铁证。它采用双通道设计，一个模块就能搞定两路键相，对于多转子机组或者需要冗余配置的场合，BENTLY 3500/25 149369-01 简直就是量身定做。此次提供的 (3) 套组，非常适合大型工厂的多条生产线同时升级，或者为关键机组构建“主 – 备 – 旁路”的三重保护架构。在3500机架里，它虽然不直接驱动跳闸继电器，但它是所有高级监测功能的“大脑”同步信号源，没它，整个系统就失去了“时间感”，精度大打折扣。
149369-01 技术规格
产品型号：149369-01
制造商：Bently Nevada (本特利内华达)
产品类型：增强型键相器模块 (Enhanced Keyphasor Module)
所属系列：3500 Machinery Protection System
通道数量：2个独立通道 (每模块)
输入信号类型：电涡流传感器 (Proximitor) 或 磁电式传感器 (Magnetic Pickup)
输入电压范围：-0.5 V 至 -25 V (涡流); ±0.5 V 至 ±200 V (磁电)
频率响应：0 Hz 至 20 kHz (典型值)
最小脉冲宽度：25 µs
输出信号类型：TTL兼容数字脉冲 (3500背板传输)
最大输入电流：10 mA (每通道)
工作温度：-20°C 至 +70°C (-4°F 至 +158°F)
存储温度：-40°C 至 +85°C
相对湿度：5% 至 95% (无冷凝)
安装尺寸：3500系列半高模块 (Half-height)
认证标准：CE, UL, CSA, ATEX (可选)
包装数量：3件 (3 Units)
主要特点和优势
说起 BENTLY 3500/25 149369-01 的本事，那真得好好夸夸。首先，它的“增强型”可不是白叫的。相比老款键相模块，BENTLY 3500/25 149369-01 在信号处理能力上有了质的飞跃。它能处理更宽的频率范围，从极低转速的盘车信号到高速运转的几万转脉冲，都能精准捕捉。特别是对于弱信号或者波形畸变严重的现场环境，它的内部比较器 (Comparator) 和滤波电路能自动整形，确保输出的键相脉冲干净、无抖动，这对于提高相位测量精度 (Phase Measurement Accuracy) 至关重要。
再一个就是它的双通道独立性。每个通道都有独立的参数设置，您可以一个通道接涡流探头测主轴键相，另一个通道接磁电传感器测齿轮转速，互不干扰。这种灵活性 (Flexibility) 让它在复杂的多轴系机组中大显身手。而且，BENTLY 3500/25 149369-01 支持“每转多次”脉冲识别，这对于齿轮箱监测或者需要高分辨率转速测量的场合非常有用。它还能与3500框架内的其他模块进行高速背板通信，将键相数据实时分发给振动监测模块 (Vibration Monitor)，实现真正的同步采样 (Synchronous Sampling)。
本次提供的 (3) 套组方案，更是为用户带来了极大的便利和成本优势。您可以将这三块模块分别用于三台不同的机组，实现全厂关键设备的同步升级;也可以将它们安装在同一台大型机组的多个机架上，实现键相信号的深度冗余(例如：主键相、备用键相、独立保护键相)。这种多重备份策略，确保了即使在一两块模块故障的情况下，机组的保护系统依然能准确获取相位信息，避免误跳闸或拒动。在追求极致精度的现代工业现场，BENTLY 3500/25 149369-01 凭借其卓越的信号调理能力和可靠性，成为了旋转机械状态监测不可或缺的“心脏起搏器”。
The BENTLY 3500/25 149369-01 Enhanced Keyphasor Module represents the pinnacle of timing reference technology for rotating machinery. Engineered to deliver unparalleled precision, it converts raw analog signals from proximity probes or magnetic pickups into crisp, jitter-free digital pulses essential for vector vibration analysis. Its dual-channel architecture offers exceptional flexibility, allowing independent configuration for diverse sensor types and multi-shaft applications. With an extended frequency response and advanced signal conditioning circuitry, the BENTLY 3500/25 149369-01 ensures accurate phase and speed measurement even under challenging conditions like low-speed barring or high-noise environments. By providing a synchronized time base for the entire 3500 system, it empowers operators to perform precise balancing, diagnose complex faults like misalignment and oil whirl, and maintain optimal machine health. The availability of (3) units allows for comprehensive plant-wide upgrades or robust triple-redundancy configurations, making this module the definitive choice for safeguarding your critical assets with data you can trust.
应用领域
您问 BENTLY 3500/25 149369-01 都在哪儿显身手?那基本都是些对转速和相位要求极高的地方。首当其冲的就是大型汽轮发电机组，几千吨的转子高速旋转，要做动平衡、要监测轴振相位，全靠 BENTLY 3500/25 149369-01 提供的键相基准。没有它，工程师就像盲人摸象，根本找不到不平衡质量的角度位置。
再看石油化工行业的大型离心压缩机和燃气轮机，这些机组往往带有复杂的齿轮箱。BENTLY 3500/25 149369-01 可以同时监测输入轴和输出轴的键相，帮助分析齿轮啮合频率和各级叶轮的振动特性。在风力发电领域，虽然转速低，但变桨系统和主轴承的监测同样需要精准的转速信号，BENTLY 3500/25 149369-01 的宽频响特性让它能轻松应对从0.1Hz到几百Hz的转速变化。还有在水泥矿山的大型风机、造纸机的烘缸传动系统中，只要涉及到旋转机械的故障诊断和预防性维护，BENTLY 3500/25 149369-01 都是幕后英雄。此次 (3) 套组的推出，特别适合那些拥有多条同类生产线的大型工厂，一次性解决所有关键机组的键相监测升级需求，统一管理，统一维护，效率倍增。它不仅仅是提供一个脉冲，更是为整个设备健康管理系统的精准决策提供了时间标尺。
相关产品
玩3500系统，光有键相模块可不够，咱得凑齐一套“侦察兵”。跟 BENTLY 3500/25 149369-01 搭配最紧的，首先是 BENTLY 3500/42M，这是近程振动监测的核心，专门接收涡流探头信号，它必须依赖 BENTLY 3500/25 149369-01 提供的键相才能算出相位。然后是 BENTLY 3500/44 转速监测模块，虽然它自己也能测速，但配合键相模块能做更精确的升速/降速分析。如果您需要监测大轴的位移，BENTLY 3500/45 差胀/位置监测模块也常与键相模块同框出现，共同构建完整的轴系监测网。
通讯方面，BENTLY 3500/22 瞬态数据接口或者 BENTLY 3500/92 通讯网关，负责把包含相位信息的振动数据传回控制室。要是您的传感器信号比较弱，可能还需要 BENTLY 3300 XL 前置器来放大信号后再送给 BENTLY 3500/25 149369-01.还有 BENTLY 3500/15 电源模块，为整个系统提供能量。这些模块跟 BENTLY 3500/25 149369-01 插在同一个背板上，各司其职，键相模块负责“打拍子”，其他模块负责“听音辨位”，共同织就一张严密的安全防护网。购买 (3) 套 149369-01.通常意味着您需要配套更多的振动模块或机架，我们可以为您提供一站式的打包方案。
安装与维护
安装前准备: 动手装 BENTLY 3500/25 149369-01 之前，千万得确认现场传感器的类型。是涡流探头还是磁电传感器?这决定了接线方式和参数设置。检查探头安装间隙是否符合要求，电缆屏蔽层是否单端接地，这些细节直接影响信号质量。如果是双通道配置，规划好哪个通道接主轴键相，哪个接备用或齿轮键相，别接反了。对于 (3) 套组的安装，建议提前规划好每台机组的对应关系，做好标签管理，避免混淆。
维护建议: 平时巡检多瞅一眼 BENTLY 3500/25 149369-01 面板的指示灯，正常工作时“Keyphasor OK”灯应该常亮或随转速闪烁。如果灯灭了或者狂闪，赶紧查探头是不是松了、电缆是不是断了，或者信号幅值够不够。定期用示波器在端子排测量输入波形，确保波形干净无畸变。虽然 BENTLY 3500/25 149369-01 很皮实，但要是现场干扰大，记得检查接地系统。要是系统报“Keyphasor Loss”报警，别犹豫，先换备用通道试试，快速恢复监测，再慢慢排查前端传感器问题。记住，键相一丢，相位全瞎，维护这事儿绝不能马虎。拥有 (3) 套模块的优势在于，您可以轻松进行轮换测试，在不影响生产的情况下验证备件的好坏。
