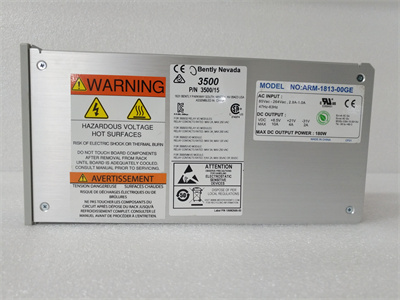

本特利内华达 3500/15 106M1079-01 Rev 2 机架供电单元

描述

BENTLY 3500/15 106M1079-01 产品概述

在工业自动化这套复杂的江湖体系里，要是没了电，再牛的保护系统也是摆设。BENTLY3500/15106M1079-01作为本特利内华达3500系列机械保护系统的通用交流电源模块，那就是整个机架的“能量心脏”。这玩意儿可不是普通的开关电源，它是专门为严苛工业环境设计的“硬汉”。不管您现场的电网是波动大还是谐波多，BENTLY 3500/15 106M1079-01 都能稳稳地把85到264伏的交流电，转化成系统内部需要的各路精准直流电，给那些娇贵的振动监测卡、位移监测卡提供源源不断的动力。

对于搞大型旋转机械保护的老师傅来说，电源的可靠性就是生命线。BENTLY3500/15106M1079-01最让人称道的地方在于它支持冗余配置。您可以同时插两块这个模块，一块主用，一块备用。万一主电源挂了，备用电源瞬间无缝接管，整个系统连个闪都不带打的，继续死死盯着汽轮机、压缩机的运行状态。这种“双保险”设计，在石化、电力这些停机一分钟损失百万的行业里，价值简直无法估量。而且，BENTLY 3500/15 106M1079-01 还支持热插拔，坏了直接拔下来换新的，不用停机断电，这才是真正为连续生产保驾护航的神器。

BENTLY 3500/15 106M1079-01 技术规格

产品型号：3500/15 (P/N: 106M1079-01)

制造商：Bently Nevada (贝克休斯)

产品类型：通用交流电源模块 (Universal AC Power Supply)

输入电压范围：85 VAC 至 264 VAC

输入频率：47 Hz 至 63 Hz

输入电流：最大 3.0 A @ 85 VAC

输出电压：+5.0 VDC (@ 6A), +12.0 VDC (@ 1A), -12.0 VDC (@ 0.5A), +24.0 VDC (@ 1A)

总输出功率：最大 60 Watts

效率：> 75% (典型值)

工作温度：-20°C 到 +65°C (-4°F 到 +149°F)

存储温度：-40°C 到 +85°C (-40°F 到 +185°F)

相对湿度：5% 到 95% (非冷凝)

安装位置：3500机架左侧 Slot 1 (主) 和 Slot 2 (备)

认证：CE, CSA, ATEX, IECEx, SIL 2 Capability

尺寸规格：3500系列半高模块标准尺寸

主要特点和优势

说到BENTLY3500/15106M1079-01的优势，那真得好好唠唠。首先就是它那宽广的输入电压范围。在很多老旧工厂或者电网不稳的地区，电压忽高忽低是常事，普通电源早就罢工了，但BENTLY 3500/15 106M1079-01 能在85到264伏之间随意切换，自适应能力极强。这意味着您不用额外加装稳压器，省了一大笔配套成本，还减少了故障点。

再一个就是它的冗余架构设计。这是BENTLY3500/15106M1079-01** 的杀手锏。在关键应用中，我们强烈建议配置双电源。当两个模块都插入机架时，它们会自动进行负载分担和故障切换。如果主电源(通常在下方槽位)发生故障，系统会立即检测到并切换到备用电源，整个过程对监测模块来说是透明的，不会引起任何数据丢失或误报警。这种高可用性 (High Availability) 设计，确保了您的保护系统在任何极端情况下都能在线运行。

还有啊，这模块的诊断功能也非常贴心。前面板上有清晰的LED指示灯，显示电源状态、输出正常与否以及是否处于旁路模式。一旦输入电压超出范围或者内部电路过热，它会立刻报警提示。配合3500系统的热插拔 (Hot Swapping) 功能，您可以在系统运行时直接更换故障的BENTLY3500/15106M1079-01.这对于那些要求“零停机”的连续生产过程来说，简直是救命稻草。总的来说，BENTLY 3500/15 106M1079-01 就是用实力证明了什么叫“稳如泰山”，在那些高温、高湿、强电磁干扰的恶劣环境下，它照样能稳稳当当输出纯净电力，绝不掉链子。

The BENTLY3500/15106M1079-01is the robust heart of the 3500 Machinery Protection System, engineered to deliver unwavering power in the most demanding industrial environments. Its universal AC input capability (85-264 VAC) ensures seamless operation across global power grids, eliminating the need for external voltage regulators. The module’s standout feature is its support for full redundancy; when configured in pairs, it provides instantaneous, bumpless transfer of power in the event of a primary supply failure, guaranteeing continuous system uptime and data integrity. With high-efficiency conversion, comprehensive self-diagnostics, and hot-swappable design, theBENTLY 3500/15 106M1079-01 minimizes maintenance windows and maximizes operational reliability. Whether powering critical turbine controls or compressor monitoring arrays, this power supply stands as a beacon of stability, ensuring your assets are protected around the clock without compromise.

应用领域

BENTLY3500/15106M1079-01的应用范围那叫一个广，只要是上了3500保护系统的地方，就少不了它的身影。在石油化工行业，大型催化裂化装置的主风机和乙烯压缩机是核心设备，一旦断电导致保护系统失效，后果不堪设想。BENTLY 3500/15 106M1079-01 在这里作为双冗余配置的核心，确保哪怕电网波动，监测系统也能实时捕捉振动异常，及时联锁停机，避免设备损毁甚至爆炸事故。

到了电力行业，无论是火电厂的汽轮发电机组，还是燃气轮机的驱动系统，对电源的稳定性要求都极高。BENTLY3500/15106M1079-01能够为精密的轴位移、轴振动监测模块提供纯净的直流电源，防止电源噪声干扰测量精度。特别是在核电站的辅助系统中，BENTLY 3500/15 106M1079-01 凭借其高可靠性和符合SIL等级的安全特性，成为了首选电源方案。此外，在大型水处理厂的鼓风机站、钢铁厂的轧钢主电机、甚至海上平台的天然气增压机组中，BENTLY3500/15106M1079-01** 都在默默发挥着“能量源泉”的作用。它不仅是供电单元，更是整个安全仪表系统 (SIS) 稳定运行的基石，不管是在极寒的北极圈还是酷热的沙漠油田，只要有它，设备的安全就多了一层保障。

相关产品

BENTLY 3500/20：机架接口模块 (FIM)，必须与3500/15配合使用，负责整个机架的通信和组态管理，是系统的“大脑”。

BENTLY 3500/42：四通道位移监测器，依赖3500/15提供的稳定电源来驱动电涡流传感器，测量轴的相对振动。

BENTLY 3500/53：六通道振动监测器，需要3500/15提供的多路电压来驱动速度传感器和内部电路。

BENTLY 3500/25：键相器和转速监测模块，用于测量转速和相位，其高精度计时功能离不开3500/15的纯净供电。

BENTLY 3500/35：12通道I/O端子板，作为传感器与监测模块之间的桥梁，其信号调理电路也由3500/15间接供电。

BENTLY 125840-01：高压交流电源输入模块 (PIM)，有时与3500/15配合使用，用于更高电压等级的输入隔离。

BENTLY 3500/92：通信网关模块，作为新一代通信核心，同样需要3500/15提供稳定的工作电压。

BENTLY 106M1081-01：3500/15系列的另一款电源输入模块，通常指代具体的输入组件，与106M1079-01在功能上紧密相关。

安装与维护

安装前准备: 在安装BENTLY3500/15106M1079-01之前，您得先确认现场供电电压是否在85-264VAC范围内，别拿直流电去接交流模块，那就烧定了。检查机架左侧的槽位是否干净，背板针脚有没有歪斜，这可是BENTLY 3500/15 106M1079-01 的家，接触不良会导致整个系统瘫痪。如果您打算做冗余配置，记得把两块模块都准备好，通常下面槽位是主，上面是备。接线时一定要拧紧端子，用万用表量一下绝缘，确保没有短路，别让BENTLY3500/15106M1079-01** 一上电就放炮。

维护建议: 日常维护BENTLY3500/15106M1079-01其实挺简单，主要是看灯。前面板的“Power OK”灯绿着就没事，要是灭了或者闪红灯，赶紧查输入电压和负载情况。定期用红外测温枪扫一下模块表面温度，要是过热，可能是风扇堵了或者负载太大，得清理灰尘或检查后端模块。每隔一两年，建议紧固一次接线端子，防止热胀冷缩导致松动。如果发现电源有啸叫声或者输出纹波变大，别犹豫，赶紧备件替换，毕竟BENTLY 3500/15 106M1079-01 是系统的心脏，心脏不好，全身都得歇菜。记住，预防性维护永远比事后抢修划算。
