构建高可靠系统：西门子 6ES7407-0DA02-0AA0 PS407电源深度解析

描述

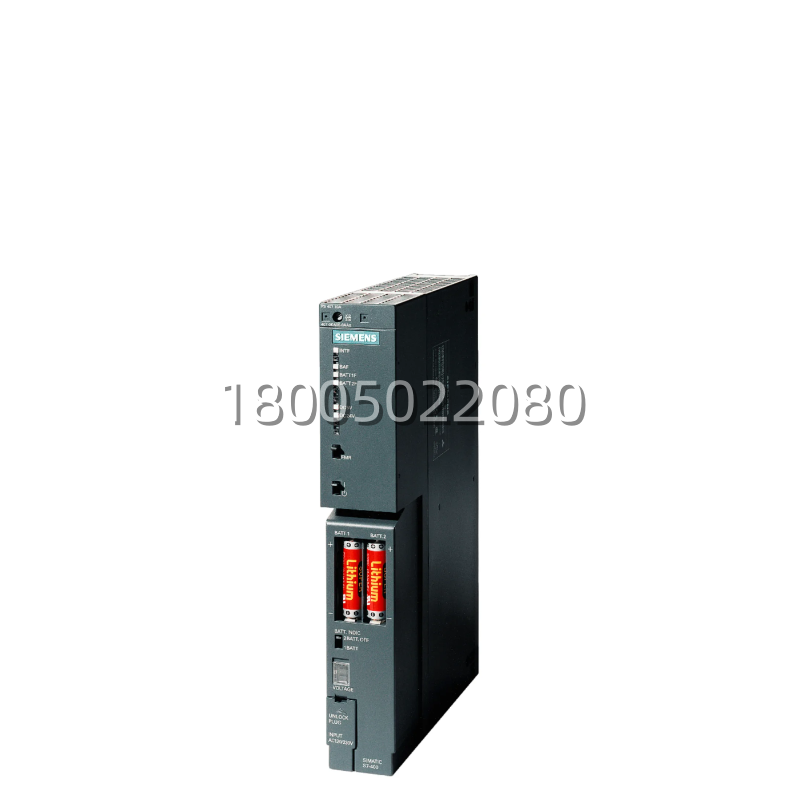

6ES7407-0DA02-0AA0 产品概述

在咱们工控江湖里，S7-400那可是大型自动化系统的“重装甲车”，而要让这辆战车跑起来，首先得有一颗强劲且稳定的“心脏”。这个心脏，就是咱们今天要聊的 6ES7407-0DA02-0AA0.也就是西门子SIMATIC S7-400系列中的PS407电源模块(Power Supply 407)。这可不是普通的开关电源，它是整个控制系统的能量源泉，所有的大脑(CPU)、感官(IO模块)和神经(通讯模块)都得靠它输送血液才能协同工作。

很多工程师在选型时容易忽视电源的重要性，觉得只要能亮灯就行。其实不然， 6ES7407-0DA02-0AA0 的设计大有讲究。它专为工业恶劣环境打造，输入端支持120V或230V交流电的宽范围自适应(Wide Range Input)，这意味着不管你是出口到美洲(110V电网)还是留在欧洲/亚洲(220V电网)，甚至现场电压波动较大，它都能稳稳地工作，无需手动切换跳线。最牛的是，它不仅为S7-400背板总线提供高精度的5V DC电压(最大4A)，确保CPU和模块逻辑运算不出错，还额外提供一路24V DC输出，可以直接给部分传感器或小型继电器供电，省去了外部24V电源的麻烦。无论是作为中央机架的主电源，还是扩展机架的独立供电单元， 6ES7407-0DA02-0AA0 都能完美胜任，是构建大型、复杂、高可靠控制系统的能量基石。

6ES7407-0DA02-0AA0 技术规格

产品型号：6ES7407-0DA02-0AA0

制造商：西门子 (SIEMENS)

产品类型：电源模块 (Power Supply Module)

所属系列：SIMATIC S7-400 (PS407)

输入电压范围：120V AC / 230V AC (自动适应，85V-264V AC宽范围)

输入频率：47Hz – 63Hz

输出电压1 (背板总线)：5V DC

输出电流1 (背板总线)：最大 4A

输出电压2 (负载电源)：24V DC

输出电流2 (负载电源)：最大 0.5A (辅助供电)

额定功率：约 20W (5V输出侧)

效率：典型 >80%

绝缘测试电压：2.5kV AC (输入对输出/地)

报警功能：电源故障信号触点 (Floating Contact)

工作温度：0℃ – 60℃

存储温度：-40℃ – 70℃

相对湿度：5% – 95% (无冷凝)

尺寸标准：宽50mm × 高290mm × 深230mm (占用2个槽位宽度，但在UR机架中占据专用电源槽)

安装位置：S7-400机架左侧专用电源槽 (Slot 1 & 2 for redundant configs)

兼容机架：UR1. UR2. ER1. ER2. UR2-H, UR1-H等

主要特点和优势

说起 6ES7407-0DA02-0AA0 的优势，首当其冲的就是它的“宽电压适应性”。工业现场电网环境复杂，电压波动是家常便饭。 6ES7407-0DA02-0AA0 内置了先进的PFC(功率因数校正)电路和宽范围整流设计，能在85V到264V的交流输入范围内稳定工作，无需任何手动设置。这种全球通用性(Global Compatibility)极大地简化了备品备件管理，出口设备也不用担心电压制式不同而更换电源，一台设备走天下。

再一个就是它的“双重输出”和“高稳定性”。很多电源只给背板供电，但 6ES7407-0DA02-0AA0 除了提供精准的5V DC给背板总线外，还提供了一路隔离的24V DC辅助输出。这路24V虽然电流不大(0.5A)，但用来给机架内的指示灯、小型继电器或部分两线制传感器供电非常方便，减少了外部接线和额外电源柜的空间占用。更重要的是，它的5V输出纹波极小，稳压精度高，能有效防止因电压波动导致的CPU复位或通讯错误，确保系统在电磁干扰(EMI)强烈的环境下依然稳如泰山。

还有个细节特别值得称道，就是它的“诊断与保护”。 6ES7407-0DA02-0AA0 具备完善的自我保护机制，包括过载保护、短路保护和过温保护。一旦检测到异常，它会立即切断输出并点亮红色故障灯，同时通过背板上的信号触点向CPU发送报警信号，让控制系统第一时间知晓电源故障，便于快速维护。此外，它支持热插拔(在冗余配置下)，配合S7-400H冗余系统，可以实现电源的在线更换，真正做到了不停机维护。总的来说， 6ES7407-0DA02-0AA0 是用扎实的用料和智能的设计，为S7-400系统提供了一个纯净、稳定、可靠的能量来源。
