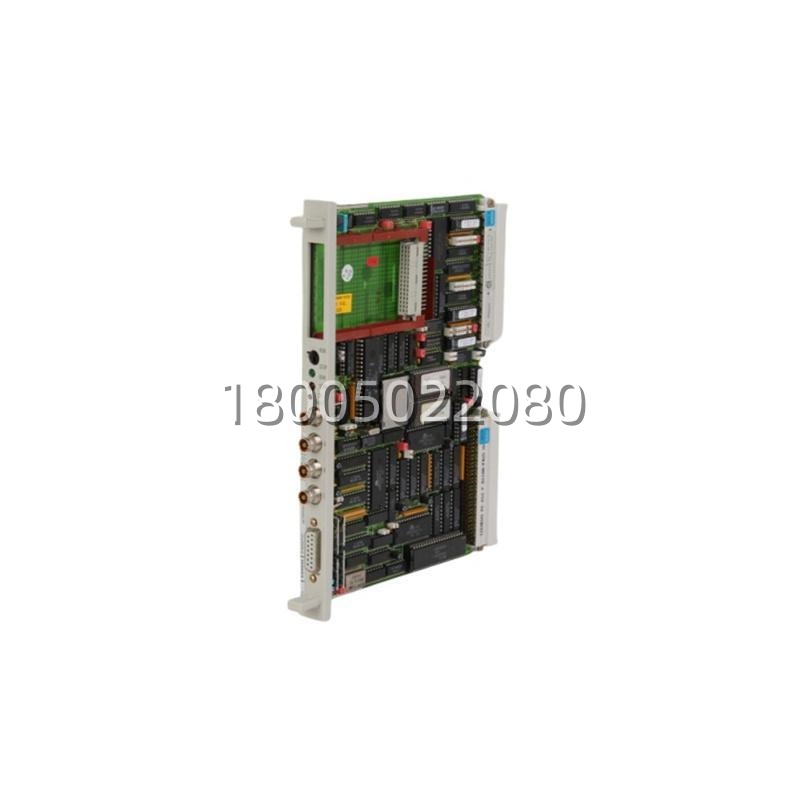

深度解析西门子 6ES5526-3LF11：支持TCP/IP与ISO协议的高性能通讯卡

描述

6ES5526-3LF11 技术规格

产品型号：6ES5526-3LF11

制造商：西门子 (SIEMENS)

产品类型：通讯处理器 (Communication Processor – CP)

所属系列：SIMATIC S5 (CP526)

兼容CPU：仅适用于 S5-155U (6ES5955-3NC41/42等)

网络类型：工业以太网 (Industrial Ethernet)

传输速率：10 Mbps (半双工/全双工自适应)

物理接口：AUI (Attachment Unit Interface)，通常需外接收发器 (Transceiver)

支持协议：TCP/IP, ISO-on-TCP (RFC 1006), UDP, ARP, ICMP

最大连接数：支持多路并发通讯连接 (取决于CPU资源及配置)

数据缓冲区：大容量集成缓存，支持大数据块传输

LED指示灯：LINK, TX/RD, ERROR, BUSY 状态诊断

工作温度：0°C 至 +60°C

存储温度：-25°C 至 +70°C

安装方式：插入S5-155U中央机架或扩展机架可用槽位

功耗：典型值 2.5W – 3.5W (由5V背板总线供电)

认证标准：UL, CE, CSA

6ES5526-3LF11 产品概述

在大型工业自动化领域，S5-155U曾是当之无愧的王者，而 6ES5526-3LF11 (CP526) 则是这位王者手中的“权杖”，赋予其连接现代世界的能力。很多兄弟可能分不清CP521和CP526.老姜我给您透个底：CP521是给S5-115U/135U用的“轻骑兵”，而 6ES5526-3LF11 则是专为S5-155U这种“重装甲”设计的“主力军”。它的处理能力更强，带载能力更大，专门应对那些数据量大、实时性要求高的大型过程控制系统。

这块 6ES5526-3LF11 的核心价值在于它能将S5-155U强大的逻辑控制能力通过工业以太网 (Industrial Ethernet) 释放出来。它内置了独立的通讯微处理器，能够独立处理复杂的TCP/IP协议栈，这意味着主CPU可以专心致志地搞逻辑运算，不用分心去管网络包的分发与重组。对于像炼油厂、大型电站这样拥有成千上万个I/O点的系统，6ES5526-3LF11 能够保证数据上传的连续性和稳定性，绝不会因为网络拥堵而导致PLC扫描周期变慢甚至停机。

而且，6ES5526-3LF11 的兼容性极佳，支持标准的ISO-on-TCP (RFC 1006) 和 TCP/IP 协议。这意味着它不仅能让老款的S5-155U与西门子的新款S7系列PLC通讯，还能轻松对接任何支持标准以太网协议的第三方设备，如智能仪表、变频器、甚至是云端数据库。在很多进行了局部改造的老项目中，保留S5-155U做底层控制，加装 6ES5526-3LF11 做数据网关，是最经济、最可靠的方案。只要 6ES5526-3LF11 还在运转，这套经典系统就依然具备强大的生命力。

主要特点和优势

咱们来深扒一下 6ES5526-3LF11 到底强在哪儿。首先，最硬核的就是它的“独立卸载”能力。不同于一些简单的串口转换器，6ES5526-3LF11 内部集成了高性能的RISC处理器和专用固件 (Firmware)。在进行大数据量传输(如配方下载、历史数据上传)时，所有的协议封装、校验、重传都由它自己搞定。这种架构 (Architecture) 彻底解放了S5-155U的主CPU，确保了控制任务的实时性 (Real-time Performance) 不受任何网络波动的影响。这对于那些毫秒级响应要求的生产线来说，简直是救命稻草。

其次，强大的连接管理能力是它的另一大杀器。6ES5526-3LF11 支持同时建立多个通讯连接 (Connections)，既可以作为服务器 (Server) 被动等待连接，也可以作为客户端 (Client) 主动发起连接。在复杂的工厂网络中，它可以同时向MES系统报送数据、接收HMI的操作指令、甚至与其他PLC进行横向通讯。这种多任务并行处理能力，让它成为了大型控制网络的枢纽 (Hub)。

再者，诊断与维护极其方便。模块面板上配备了丰富的LED指示灯，包括网络连接 (LINK)、数据收发 (TX/RD)、故障 (ERROR) 以及总线忙碌 (BUSY) 等状态。一旦网络出现异常，6ES5526-3LF11 会立即通过硬件指示灯和CPU的诊断中断 (Diagnostic Interrupt) 发出警报。配合STEP5编程软件中的诊断功能块，工程师可以迅速定位是IP冲突、线缆断裂还是配置错误，大大缩短了平均修复时间 (MTTR)。

最后，工业级的耐用性不容小觑。6ES5526-3LF11 采用了坚固的金属外壳和高质量的PCB板材，能够抵御强烈的电磁干扰 (EMI)、高温、高湿以及机械震动。在许多环境恶劣的钢铁厂、化工厂，这块模块一跑就是二十年，从未出现过因自身质量问题导致的通讯中断。这种“皮实耐造”的特性，正是工业现场最看重的品质。
