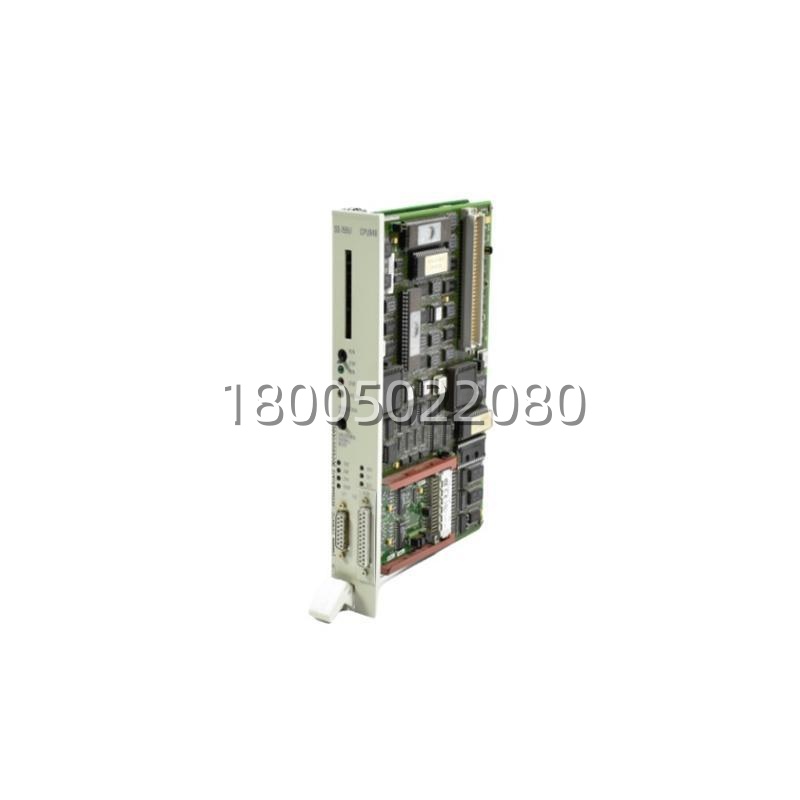

深度解析西门子 6ES5948-3UA12：集成浮点单元、高速总线，工业控制的“经典帝王”

描述

6ES5948-3UA12 技术规格

产品型号：6ES5948-3UA12

制造商：西门子 (Siemens)

产品类型：中央处理器模块 / CPU单元 (Central Processing Unit)

所属系列：SIMATIC S5 / S5-155U

CPU型号：CPU948 (高性能版，带浮点单元)

订货号后缀：-3UA12 (代表特定硬件版本/固件版本)

工作存储器 (Work Memory)：集成，容量巨大 (典型值如96KB或128KB+数据+程序)，足以应对超大型复杂逻辑及海量数据处理

负载存储器 (Load Memory)：支持插入RAM/EPROM子模块 (如6ES537x系列) 进行扩展，最大可扩展至数MB甚至更多

执行速度：极快，位操作指令执行时间可达 0.08ms – 0.2ms，内置浮点运算单元 (FPU)，浮点运算能力远超CPU944/941.适合复杂数学模型和过程控制算法

定时器/计数器：数量众多 (通常各1024个或更多)，支持高精度时基

标志位 (Flags/Merker)：大量内部标志位可供使用

数据块 (DB)：支持超大型共享数据块和背景数据块，数量充足，支持复杂数据结构

接口：

集成PG/OP接口：用于连接编程器 (PG740/760等) 或操作员面板，支持MPI协议早期形态。

可通过插槽扩展高性能通讯处理器 (CP模块，如CP544. CP5431. CP5440等) 实现更高级通讯 (PROFIBUS-DP主/从, Industrial Ethernet, SINEC H1等)。

扩展能力：支持通过IM308/IM318接口模块扩展最多3个扩展机架 (ER)，配合S5-155U的大槽位数(中央机架通常21槽，扩展机架可达18槽x3)，总I/O点数可达数万点

电源需求：由S5背板总线供电 (5V DC)

安装方式：插入S5-155U中央机架 (CR) 的任意槽位 (通常建议插在靠近电源或特定槽位，具体看手册)

工作环境温度：0°C ~ 60°C

存储温度：-40°C ~ 70°C

防护等级：IP20 (安装在控制柜内)

机械尺寸：标准S5模块尺寸 (约 45mm 宽 x 290mm 高 x 230mm 深)

重量：约 0.6 kg

6ES5948-3UA12 产品概述

在自动化控制的江湖里，西门子 6ES5948-3UA12 绝对是个“神一般”的存在。作为SIMATIC S5-155U系列的旗舰处理器——CPU948.它代表了S5时代PLC性能的巅峰。您可能知道，S5-155U是西门子S5家族中面向超大型、高复杂度应用的关键机型，而 6ES5948-3UA12 则是其中的“顶配版”，专为那些对运算速度、浮点处理能力、数据吞吐量和系统规模有极致要求的场景而生。

这块 6ES5948-3UA12 的核心价值在于其无与伦比的综合性能。相比标准的CPU944.它不仅指令执行速度更快，更重要的是它内置了硬件浮点运算单元 (FPU)。这意味着在进行三角函数、指数对数、复杂PID调节等数学运算时，它的速度是其他没有FPU的CPU的几十倍甚至上百倍。无论是早期的汽车整车冲压焊接线、大型钢铁连铸连轧生产线、精密化工全流程控制，还是对实时性要求极高的电力电网调度系统、大型造纸机传动控制， 6ES5948-3UA12 都曾是大显身手的“最强心脏”。对于许多仍在运行S5-155U系统的老工厂来说，找到一块功能完好、固件稳定的 6ES5948-3UA12 ，往往意味着整个生产线的性能得到了“满血复活”，甚至能胜任一些原设计未达到的复杂任务，是老产线延寿的“救命稻草”。

主要特点和优势

说到 6ES5948-3UA12 的优势，那可真不是三言两语能概括的。首先，它的“超高性能”非常震撼，特别是内置浮点单元 (FPU)，针对复杂数学运算进行了硬件级加速，处理速度远超同系列其他型号，能够满足高动态响应和复杂算法控制的实时性要求 (High-Speed Floating Point Performance)。其次，这款CPU的“大内存”能力是其精髓所在，集成的超大工作存储器让工程师可以编写更复杂、模块化的程序，减少对外部存储子的依赖，提高程序执行效率 (Large Memory Capacity)。

高稳定性与灵活性 (High Stability & Flexibility) 是 6ES5948-3UA12 的另一大杀手锏。作为西门子原厂出品的工业级旗舰CPU，它采用了最高质量的元器件和最严谨的制造工艺，能够承受最恶劣的工业环境。其看门狗定时器、掉电保护、诊断中断等功能一应俱全，确保系统在异常情况下能安全处理。同时，它支持通过CP模块扩展多种通讯协议，让老旧的S5系统也能融入现代工业网络。对于老旧系统而言， 6ES5948-3UA12 的成熟度、稳定性和高性能是系统长期连续运行且保持竞争力的根本保证，它是名副其实的“不死鸟”。
