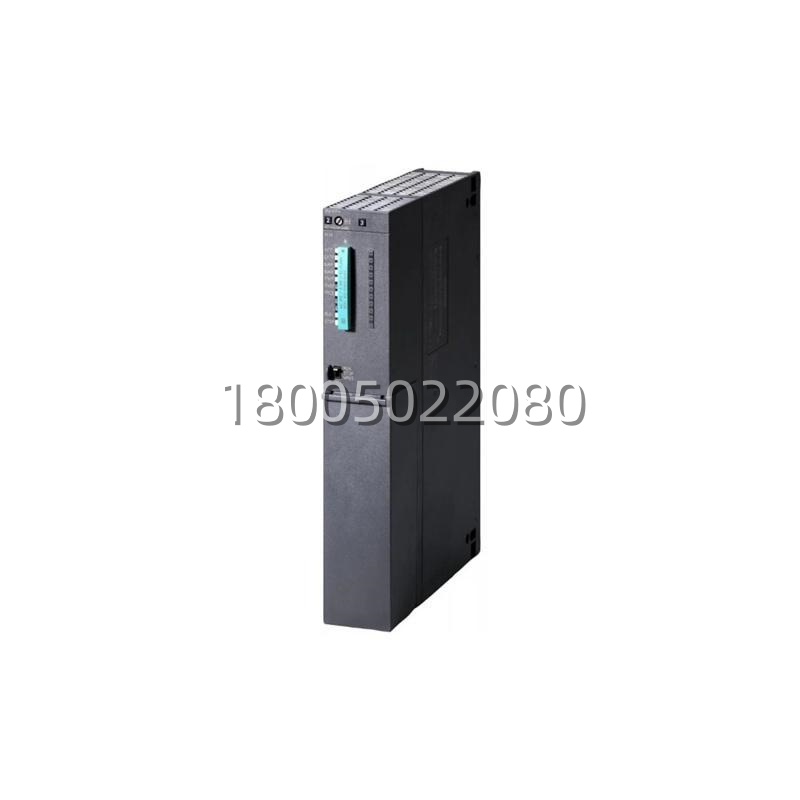

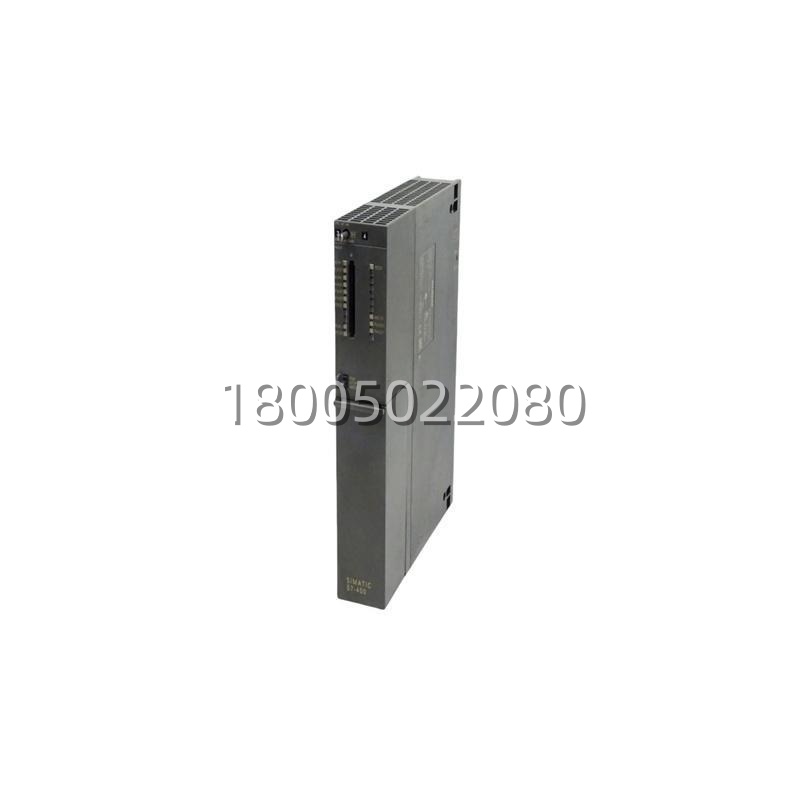

西门子 6ES7417-4HL04-0AB0：这块CPU 417-4H，那是S7-400H/F系列的“旗舰霸主”！专攻超大型、超复杂的高可用性与故障安全控制，内置惊人的30MB工作内存（15MB代码+15MB数据），完美胜任海量数据处理与复杂算法。它具备4个同步光纤接口插槽，支持构建最强大的冗余同步网络，专治各种规模巨大、逻辑极繁、安全等级要求顶级的难题，是您构建容错控制系统的终极选择！别犹豫，原厂正品，算力无敌，咱家就是你搞定顶尖自动化的靠山，没毛病！
工作内存：30 MB (15MB 程序 / 15MB 数据)
产品类型：故障安全型冗余CPU (S7-400H/F) – 旗舰版
接口配置：4个同步光纤接口插槽 (Sync Module slots) + 2个PROFIBUS DP接口
安全等级：支持 SIL 3 / PLe (需配合F模块)

立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

6ES7417-4HL04-0AB0 产品概述

在超大型过程自动化和关键基础设施领域，如跨国油气管网、巨型炼化一体化基地、大型核电站，系统的“连续性”、“安全性”和“处理规模”是绝对的命脉。普通的PLC甚至中端冗余PLC在面对数万点I/O、数百个复杂闭环控制和极高安全等级要求时，往往显得力不从心。西门子 6ES7417-4HL04-0AB0 (CPU 417-4H)正是为此类极端场景而生的旗舰级产品。它是SIMATIC S7-400H/F系列中性能最强、容量最大的冗余中央处理单元，集成了标准自动化与安全自动化功能于一身，代表了S7-400时代的最高技术水平。

这款 6ES7417-4HL04-0AB0 的核心价值在于其“极致性能”与“双重保护”。首先，它拥有高达30MB的工作内存，是低端冗余CPU的数十倍，能够容纳极其庞大的用户程序、复杂的工艺模型和海量的实时数据。其次，它支持硬件冗余(H-System)，通过4个同步接口插槽(可安装2对同步模块)，可以实现更灵活、更可靠的冗余架构(如远距离冗余、多机架冗余)。当主CPU发生故障时，备用CPU能在毫秒级甚至微秒级内无缝接管，确保生产过程零中断。此外，它内置了符合IEC 61508 SIL 3标准的故障安全(F-Fail safe)功能，能直接处理紧急停车(ESD)、火气检测(FGS)等最高等级的安全回路。对于那些规模宏大、逻辑复杂且不容许任何闪失的超级工程，6ES7417-4HL04-0AB0 是唯一能胜任的“超级大脑”。

6ES7417-4HL04-0AB0 技术规格

产品型号：6ES7417-4HL04-0AB0

制造商：西门子 (SIEMENS)

产品类型：中央处理单元 (CPU 417-4H)

适用系列：SIMATIC S7-400H / S7-400F / S7-400FH

工作存储器 (Work Memory)：30 MB (其中 15 MB 用于用户程序，15 MB 用于数据)

装载存储器 (Load Memory)：可扩展 (通过RAM卡或Flash卡，最大可达64MB或更高)

保持性存储器 (Retentive Memory)：可调 (最大 4 MB 或更多，视配置而定)

执行速度 (典型值)：位指令 0.015 µs, 字指令 0.04 µs, 浮点运算 0.2 µs (极速)

接口数量：

MPI/DP 接口 1 (X1): 12 Mbps, 可作MPI或PROFIBUS DP主/从站

PROFIBUS DP 接口 2 (X2): 12 Mbps, 仅DP主/从站

同步接口 (X3. X4. X5. X6): 4个插槽，用于安装2对同步模块 (Sync Module)，支持光纤冗余连接，可实现更复杂的冗余拓扑

最大I/O地址范围：理论上支持更大，受限于背板和配置，通常可达数千字节甚至更多 (S7-400极限为4096 Bytes I/Q per rack, but distributed I/O can be much larger)

最大过程映像分区：8个 (每个最大 512 Bytes)

定时器/计数器：各 2048 个

通信功能：S7基本通信，S7冗余通信，PG/OP通信，全局数据通信，BSEND/BRCV (超大数据块传输)

安全功能：支持集成安全功能 (F-Systems)，符合 SIL 3 (IEC 61508), PLe (ISO 13849-1)

供电电压：24V DC (20.4 – 28.8 V)

电流消耗：典型值 2.0 A (5V背板), 0.5 A (24V外部) (功耗较高)

尺寸 (宽x高x深)：约 50mm x 290mm x 215mm (占用S7-400机架2个槽位宽度)

重量：约 2.0 kg

工作温度：0℃ 至 60℃ (垂直安装)

防护等级：IP20

主要特点和优势

提到 6ES7417-4HL04-0AB0 的优势，首当其冲就是它的“海量内存与极速运算”。30MB的工作内存让它能够轻松容纳整个大型工厂的控制逻辑，包括复杂的先进过程控制(APC)算法、大量的历史数据缓存和复杂的配方管理，无需频繁访问外部存储，执行效率极高。其0.015µs的位指令处理速度，使其在处理高速计数、快速定位和复杂数学运算时游刃有余，确保控制回路响应几乎零延迟。

另一个杀手锏是它的“四同步接口与灵活冗余架构”。相比其他冗余CPU只有2个同步接口，6ES7417-4HL04-0AB0 提供了4个插槽，允许安装两对同步模块。这不仅意味着更高的同步带宽和可靠性，还支持更复杂的冗余拓扑结构，例如将两个CPU放置在相距较远的两个机架中(通过长距离光纤)，或者在大型多机架系统中实现更优化的同步路径。这种灵活性对于大型装置的空间布局和冗余安全性至关重要。

此外，6ES7417-4HL04-0AB0 的“安全集成”功能同样达到了顶级水平。您可以在同一个CPU中同时运行标准控制程序和安全程序(F-Program)，安全程序经过严格的编译、加密和签名，防止篡改，并实时监控传感器和执行器的安全性。这不仅节省了独立安全PLC的巨额投资，还简化了布线和调试，让安全管理变得透明高效。对于工程师而言，虽然组态复杂，但STEP 7 (V5.x) 提供了强大的工具支持，其诊断功能能深入到底层硬件，快速定位问题。在超大型项目中，6ES7417-4HL04-0AB0 是当之无愧的“定海神针”，承载着整个工厂的安全与连续生产重任。
